DW25双壁烟道测试用连接筒体结构

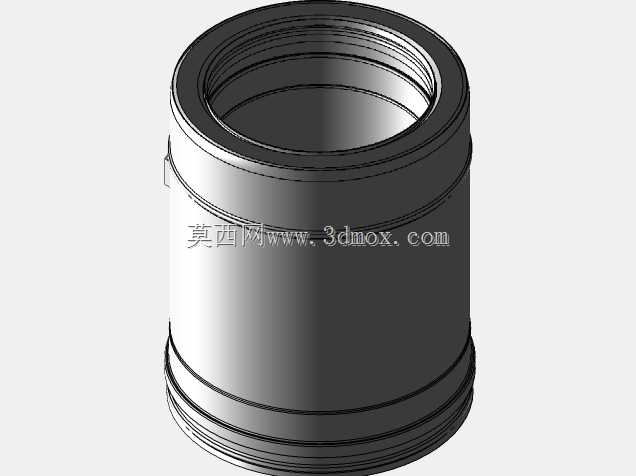

　　在商用排烟系统、工业废气排放管路的现场布设与运维检测环节，管路各段的压力、流量参数采集是保障系统运行效率、排查漏风堵点的核心手段，这款DW25规格的筒体结构，正是为双壁金属烟道系统的测试点位预留而设计的专用连接构件。不同于普通烟道直接在管壁开孔装测试接头的做法，双壁烟道因为存在内外层夹腔结构，直接开孔极易破坏夹层的保温密封结构，导致夹层凝露、热量散失甚至烟气泄漏的问题，这款构件将测试接口的安装位与筒体本身做了一体化结构整合，在不破坏双壁烟道整体密封性能的前提下，为测试探头提供稳定的安装基准。从结构设计逻辑来看，筒体整体采用等径圆筒构型，两端预留的多圈环形凸台结构，是为了匹配双壁烟道标准的卡箍连接或者插接密封工艺，

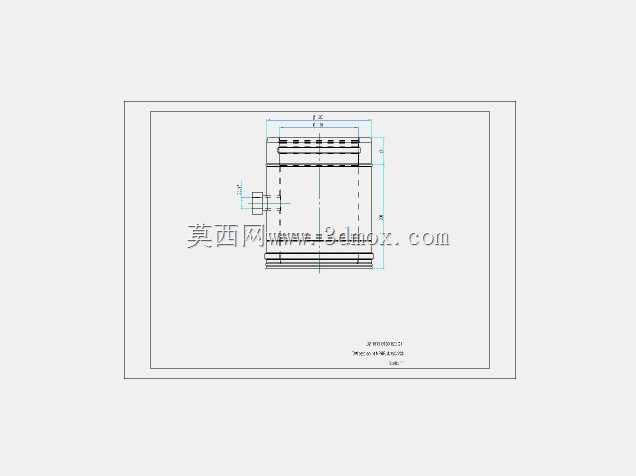

　　凸台的高度与间隙尺寸严格适配DW25系列烟道的连接公差，安装时不需要额外做坡口处理，直接将相邻烟道段插入筒体两端，配合对应的密封胶圈与卡箍就能完成固定，安装边界完全兼容现有DW25规格烟道的布设尺寸，不需要对原有管路做额外的裁切改造。筒身中部的加厚环带区域，是测试探头的安装承载位，这个区域的壁厚做了局部加强处理，避免探头反复插拔造成的管壁变形，同时加厚区域的内壁做了平滑过渡处理，不会在管路内部形成突出的扰流结构，保证烟气在筒内流动时的流场均匀性，让测试探头采集到的压力、流速数据更贴近管路内的真实工况，不会因为局部结构扰流产生数据偏差。在实际应用场景中，这类测试点筒体通常会布设在烟道系统的风机进出口、弯头前后、

　　支管汇入段这些流场变化明显的关键节点，运维人员不需要拆解管路，直接将测试探头通过预留的接口插入筒内，就能快速获取对应点位的烟气参数，判断管路是否存在堵塞、漏风、风机出力不足等问题。设计过程中充分考虑了双壁烟道的夹层结构特性，筒体的内外层对应位置做了同轴度校准，保证两端插接后内外层的对齐精度，避免出现夹层错位导致的保温层填充间隙不均的问题；筒身外壁的环形凹槽结构，一方面是为了提升筒体自身的结构刚度，降低长距离管路传输过程中因振动产生的结构形变，另一方面也可以作为安装时的定位标记，方便施工人员快速确认筒体的安装方向与插入深度。不同于普通的等径连接筒，这款构件的测试位开孔角度做了优化，探头插入方向与烟气流向呈45度夹角，

　　既可以避免烟气直吹探头造成的传感器损耗，也能减少探头对管内流场的阻挡，同时开孔位置避开了两端连接密封区，不会因为开孔影响两端的密封性能。在尺寸适配性上，筒体的整体长度控制在标准DW25烟道短节的长度范围内，外径尺寸与同规格标准烟道完全一致，安装后不会突出管路外壁，不影响后续烟道的保温层包覆与外护板安装；筒体内壁的粗糙度控制在工业管路的标准要求范围内，减少烟气中粉尘、油污在管壁的附着堆积，降低长期使用后测试位被杂物堵塞的概率。对于结构设计人员来说，这类集成测试功能的管路构件，核心是在不改变原有管路连接标准、不影响管路正常输送功能的前提下，拓展管路的参数采集功能，设计时需要平衡结构强度、流场影响、安装兼容性三个核心维度的要求，既要保证构件自身能承受管路运行时的压力、温度载荷，也要尽可能降低构件对原有管路系统的影响，同时还要兼容现有管路的安装工艺，不需要施工人员掌握额外的安装技能就能完成布设。在工业排烟、商用厨房排烟、锅炉排烟这类需要定期检测烟气参数的系统中，这类预制的测试点筒体可以大幅降低现场开孔改造的工作量，也能避免现场开孔带来的密封失效、结构强度下降等隐患，提升整个烟道系统的运维检测效率。
