DW25型管路连接插头结构设计

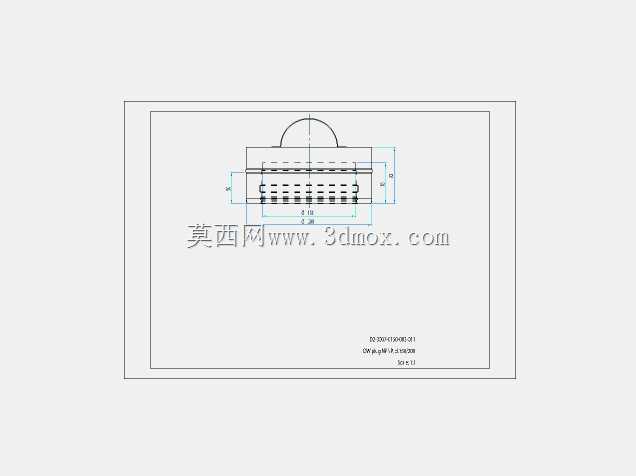

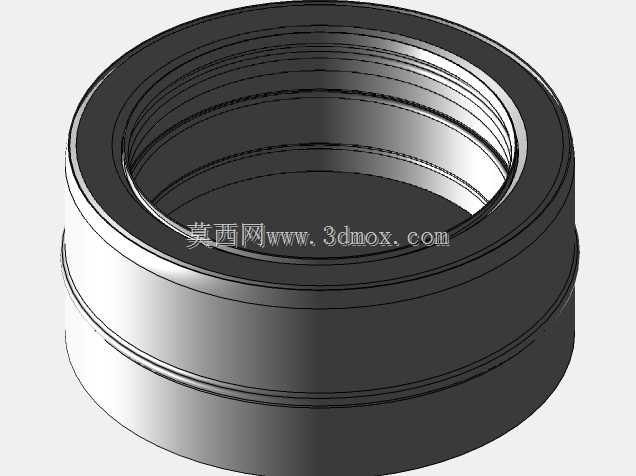

　　在民用给排水、化工流体输送、暖通管路布设等场景中，管路接头是决定管线密封可靠性与拆装便捷性的核心部件，DW25插头作为公称通径25mm规格的快插式管路连接件，主要承担同规格管路端部的对接导通功能，可适配硬管、软管等多种管路端面的连接需求，在户内供水支路改造、小型化工试验台管路搭建、设备外接流体管线等场景中应用广泛。该款插头采用阶梯式环形筒体结构，整体为同轴回转体构型，外轮廓设置多道环形凸台结构，靠近插接端的两道凸台为密封件安装位，可适配双O型圈或者双唇密封件的安装，实现插接后的径向密封，避免流体输送过程中出现渗漏问题；筒体中段的环形凸缘为安装限位结构，当插头插入对应插座时，该凸缘端面与插座端面贴合，实现插接深度的硬限位，

　　避免插接不到位导致的密封失效，也能防止过度插接造成的密封件挤压破损。从设计思路来看，该插头的内腔采用等径直筒结构，通径与公称通径保持一致，无缩径或者扩径结构，可最大程度降低流体通过时的局部阻力损失，减少管路输送过程中的压损，适配对流量稳定性有要求的流体输送场景；外表面的环形槽加工精度控制在IT7级，槽底与槽壁的过渡圆角统一设置为R0.2，既可以避免密封件安装时被锐边割伤，也能保证密封件安装后不会出现轴向窜动，长期使用下密封性能保持稳定。在安装边界方面，该插头的最大外圆直径为38mm，总长度为42mm，插接段长度为22mm，安装时仅需要在对接端预留不小于15mm的操作空间即可完成插拔操作，不需要额外的法兰紧固或者螺纹旋拧空间，

　　适合管路排布密集、操作空间狭小的布设场景；插头的非插接端可根据实际使用需求加工外螺纹、卡接凸台或者软管倒刺结构，适配不同类型的外接管路，不需要额外加工转换接头即可完成不同管路形式的对接。实际使用过程中，该插头的双密封结构可承受最高1.6MPa的工作压力，适配-20℃到80℃的流体输送温度，可满足常规水基流体、低压气体、弱腐蚀性化工流体的输送需求；筒体表面采用钝化处理，无尖锐毛刺，插拔过程中不会划伤操作人员手部，也不会对配套的密封件造成异常磨损。在三维建模过程中，该模型严格按照回转体零件的建模逻辑搭建，所有环形特征均采用旋转切除命令生成，保证各段同轴度公差控制在0.02mm以内，密封槽的尺寸公差完全符合通用管路密封件的安装尺寸标准，

　　可直接导出工程图用于生产加工，也可以导入管路装配体中完成干涉检查，提前验证管路布设过程中是否存在安装空间不足、对接错位等问题，减少现场安装时的整改工作量。不同于普通的单密封管路插头，该款插头的双壁密封结构在其中一道密封出现磨损老化时，另一道密封仍可维持基础密封性能，给管线运维留出足够的故障排查与更换时间，避免突发渗漏造成的流体泄漏损失；同时插头的整体结构无易损活动部件，仅需要定期更换密封件即可长期重复使用，运维成本远低于法兰连接、螺纹连接类的管路接头，在需要频繁拆装的试验管路、临时输送管线场景中优势尤为明显。建模时对插头的所有棱边都做了圆角处理，既符合实际零件的加工工艺要求，也避免了有限元分析时出现应力集中导致的计算结果偏差，设计人员可直接基于该模型开展流场分析、结构强度校核等仿真工作，验证不同压力、不同流体工况下插头的结构可靠性，不需要额外对模型进行工艺性修复。
