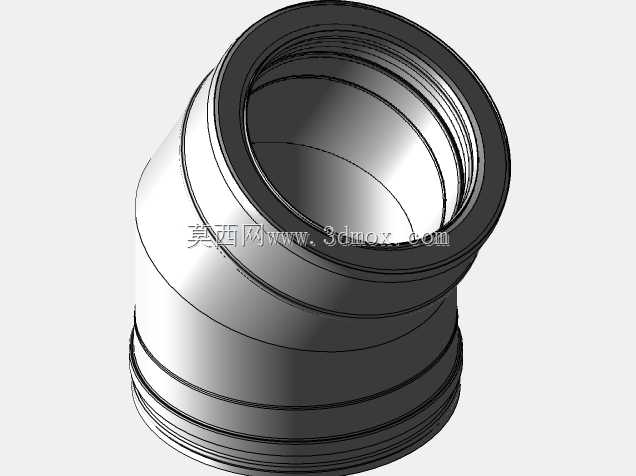

DW25规格30度双壁排烟管路弯头

　　这类30度偏转角的管路弯头，主要应用在民用采暖炉、商用燃气设备、小型工业排烟系统的双层排烟管路布设场景中，承担管路走向调整、烟气导向输送的核心作用，相比直筒段管路，弯头是管路系统里应力集中、流阻变化最明显的部位，设计阶段需要重点考量流场平顺性、结构密封性能与安装适配性。从实际使用场景来看，这类双壁结构的弯头，内外层之间预留有空气隔热层，能够大幅降低排烟管路外壁的表面温度，避免管路布设过程中触碰周边木质装修、线缆等易燃构件引发安全隐患，同时双层结构也能减少烟气输送过程中的热量损耗，提升采暖类设备的排烟抽力，避免低温段出现冷凝水积聚腐蚀管壁的问题。产品的功能特性上，30度的偏转角度属于小角度转向配件，相比45度、90度弯头，

　　它的流阻损失更小，适合在管路需要微调走向、避让建筑梁柱或者其他设备管线的场景使用，不会因为转角过大造成排烟不畅、烟气滞留的问题；两端的承插式结构带有多道环形密封槽，安装时配合对应的密封胶圈，可以实现内外层的同步密封，不需要额外做焊接处理，现场安装效率更高，也能避免后期使用过程中出现烟气泄漏、隔热层失效的问题。设计思路层面，建模阶段首先要匹配DW25规格管路的通用安装尺寸，保证两端承口的内径、外径公差控制在合理范围内，能够和同规格的直管段、检查口、防雨帽等配件实现无偏差适配；内外壁的同轴度需要严格控制，避免出现偏心问题导致安装后管路错位、密封不严；管壁的环形加强筋结构，一方面是提升弯头整体的结构刚度，避免运输、

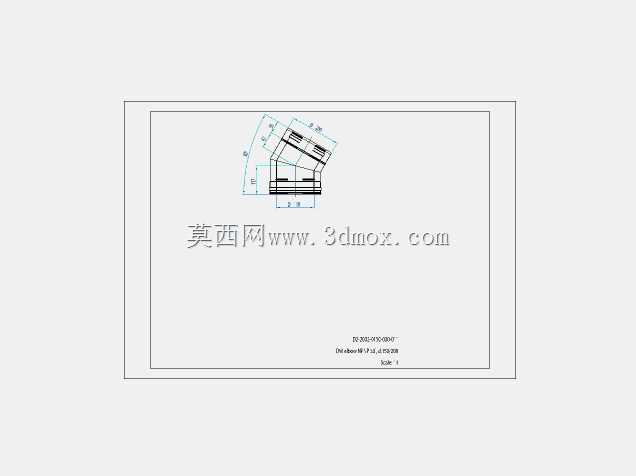

　　安装过程中受外力挤压出现变形，另一方面也能在承插安装时起到定位作用，保证插入深度一致，让整个管路系统的同轴度保持在设计要求范围内。外形尺寸与安装边界方面，这款弯头的公称通径为25mm级别，整体轴向长度比同规格45度弯头更短，在布设管路时需要提前核算转向后的空间余量，尤其是靠近墙面、吊顶的安装位置，要预留出足够的操作空间方便后期维护检修；弯头两端的承插深度有明确的设计值，安装时不能为了调整长度随意裁切端部，否则会破坏密封槽结构导致密封失效；双壁结构的夹层间隙保持均匀一致，不能出现局部夹层过窄的问题，否则会影响空气隔热的效果，导致外壁局部温度超标。从工程选型的角度来说，这类小角度弯头适合用在管路整体走向偏差不大的场景，

　　如果需要大角度转向还是要选用对应角度的配件，不能通过多个小角度弯头拼接来实现大角度转向，否则会额外增加流阻，影响排烟效率；建模过程中对内壁的过渡圆弧做了平顺处理，没有明显的折角，能够减少烟气流动过程中的涡流产生，降低烟气流动的噪音，同时也能减少烟灰在弯头部位的积聚，延长管路的清理维护周期。
