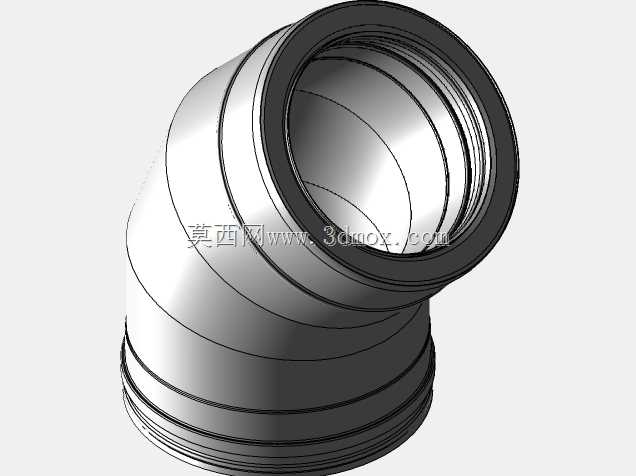

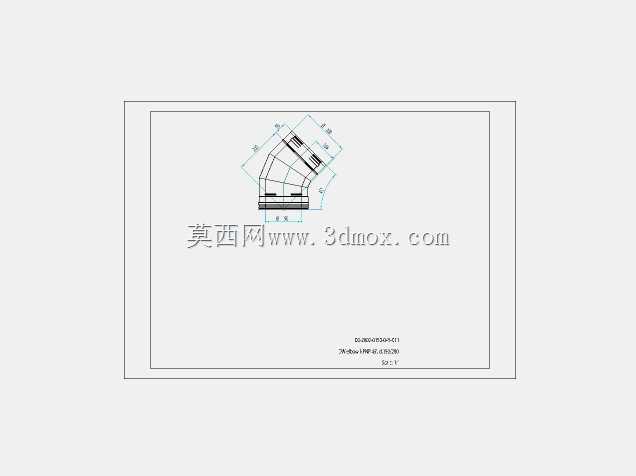

DW25规格45度双壁排烟管道弯头

　　在商用厨房排烟、工业厂房局部排风、小型锅炉烟气导出这类需要改变烟气流向的管路布设场景中，45度弯头是平衡管路走向与风阻损失的核心配件，这款适配DW25管径的双壁弯头，正是针对这类中低压排烟场景的结构需求完成的参数化建模。不同于90度弯头的急转流道，45度的弯折角度能让烟气在转向过程中保持更平缓的流态，减少局部涡流带来的风阻抬升，也能降低烟气中携带的油污、粉尘颗粒在弯折处的沉积概率，延长管路系统的维护周期。从结构设计来看，这款弯头采用双层壁面的结构形式，内外层之间预留的空腔层，一方面可以阻断内层高温烟气的热量向外传递，避免外壁温度过高带来的烫伤风险，也能减少管路在室内布设时的热辐射影响，另一方面双层结构的刚性远优于同壁厚的单层管件，

　　在长距离管路悬吊布设时，能更好地承受自身重量与管路振动带来的载荷，减少接口处的形变泄漏风险。建模过程中，两端的承插接口结构是重点还原的部分，接口处的多层环形凸台结构完全匹配同规格直管的插接尺寸，安装时不需要额外制作转接法兰，直接将直管端插入弯头的承口内，配合对应的密封卡箍就能完成密封固定，这种接口形式的安装容错率更高，现场施工时即使存在小范围的管路轴向偏差，也能通过承插段的配合余量完成调整，不需要额外切割调整管段。从外形尺寸与安装边界来看，这款弯头的公称通径为25mm级别的DW系列标准管径，弯折处的曲率半径经过流道仿真优化，既不会因为曲率过小导致流道收窄风阻上升，也不会因为曲率过大导致管件整体占用空间过多，在吊顶内、

　　设备旁这类狭小空间布设时，能更好地适配有限的安装空间，两端接口的同轴度偏差控制在管路安装的允许公差范围内，对接后不会出现管路错位导致的密封面贴合不严问题。在实际选型应用中，这类双壁弯头常配套同规格的双壁直管、检查口、防雨帽等配件组成完整的排烟管路系统，多用于壁挂式采暖炉排烟、小型餐饮门店后厨排油烟、实验室通风柜排风这类对管路密封性、外壁温度有一定要求的场景，建模时还原的壁面分层结构、接口环形凸棱细节，能直接用于管路系统的装配干涉检查，提前预判安装过程中可能出现的管件碰撞、接口不匹配问题，也能用于施工前的管路排布预演，核算不同走向下的管件用量与安装空间占用。不同于普通给排水管路的弯头，排烟管路的弯头内壁需要保持足够的光滑度，

　　这款模型还原的内壁连续曲面结构，没有多余的凸起或凹陷，能避免烟气中的杂质在壁面附着堆积，减少长期使用后的管路堵塞风险，两端的接口深度也符合管路安装的规范要求，保证插接后有足够的配合长度，不会因为管路运行中的热胀冷缩出现接口脱开的问题。
