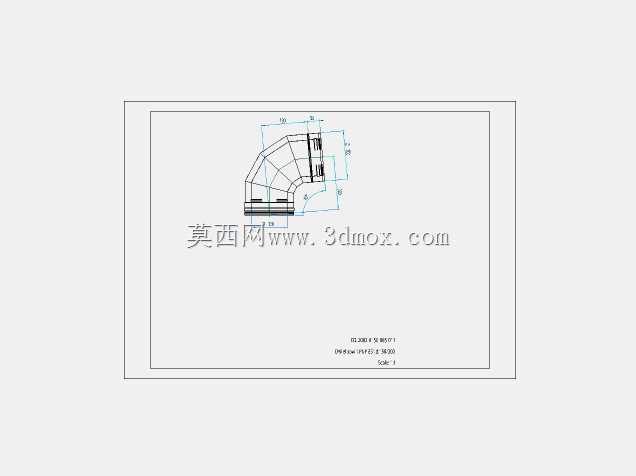

DW25规格85度双壁排烟弯头结构设计

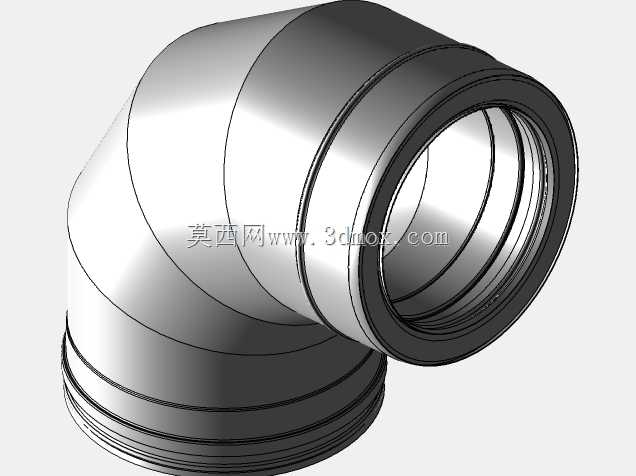

　　在民用采暖排烟、商用厨房排油烟、小型工业废气有组织排放的管路布设场景中，小角度转向的管路衔接一直是现场安装容易出现密封失效、风阻超标的痛点，常规90度弯头在贴近墙面、设备接口错位的安装场景下，往往需要额外加装短节调整角度，不仅增加了管路接头数量提升泄漏风险，也会让整体管路的沿程阻力出现不必要的抬升，这款85度偏转角的DW25规格双壁弯头，正是针对这类小角度转向的安装需求开发的专用管路衔接件。从结构设计来看，这款弯头采用双壁层叠结构，内外壁之间预留有均匀的空气隔热层，在输送高温烟气的工况下，能够有效阻断热量向外传递，避免外壁温度过高引发周边易燃材料受热变质，同时也能减少烟气在管路输送过程中的温降，降低烟气中焦油、

　　水汽在管内壁凝结的概率，减少管路堵塞的维护频次。弯头两端采用标准的承插式接口结构，接口处设置有多道环形密封槽，安装时配合对应规格的密封胶圈即可实现可靠密封，不需要现场焊接作业，普通安装人员借助常规工具即可完成对接，大幅降低现场施工的难度与作业时长。从安装边界来看，这款弯头适配公称通径25mm的双壁烟囱管路，弯头的转弯半径经过流体仿真优化，在保证整体结构紧凑的前提下，尽可能降低转向处的局部风阻，避免烟气在转向处形成涡流造成积灰、排烟不畅的问题；弯头的整体外形轮廓经过倒角处理，没有尖锐的棱角，在运输、安装过程中不会划伤施工人员，也不会破坏周边的防护层。在实际选型应用中，这款弯头可用于平衡壁挂式采暖炉排烟口与墙面预留孔洞的角度偏差，

　　也可用于小型商用排烟系统中管路绕开梁柱时的小角度转向，相比采用两个45度弯头拼接实现小角度转向的方案，这款一体成型的85度弯头减少了一个接头点位，从根源上降低了接头处漏烟、漏风的概率，同时整体结构的同轴度更好，管路安装完成后整体顺直度更高，不会出现拼接弯头带来的管路错位、外观凹凸的问题。设计过程中，针对双壁结构的层间定位做了专门的优化，在弯头的弧形段设置有均匀分布的隐形支撑点，既保证内外壁之间的隔热层间距均匀一致，不会因为运输、安装过程中的挤压出现内外壁贴死的问题，也不会因为支撑结构过多增加产品的整体重量，同时支撑点的位置避开了流体的主流区域，不会对管内的烟气流动造成额外的阻力。接口的尺寸公差严格按照对应管路系统的配合要求设定，

　　承插深度经过反复验证，既保证插入后有足够的配合长度实现密封与结构固定，也不会因为插入过深导致管路安装时出现顶死、无法调整间隙的问题，在实际现场安装时，允许一定范围的轴向微调，能够抵消土建施工时预留孔洞的位置误差，降低现场返工的概率。从长期使用的可靠性角度出发，这款弯头的弧形段壁厚均匀，在转弯处的受力薄弱位置做了局部的结构加强，能够承受管路系统运行过程中产生的微振动，不会因为长期的温度交变、振动影响出现焊缝开裂、结构变形的问题，适配常规的负压排烟工况，也可用于低压正压送风的管路转向场景，适用场景覆盖了大部分民用、小型商用的排烟、通风管路布设需求。
