双层壁烟囱配套筏板支撑构件

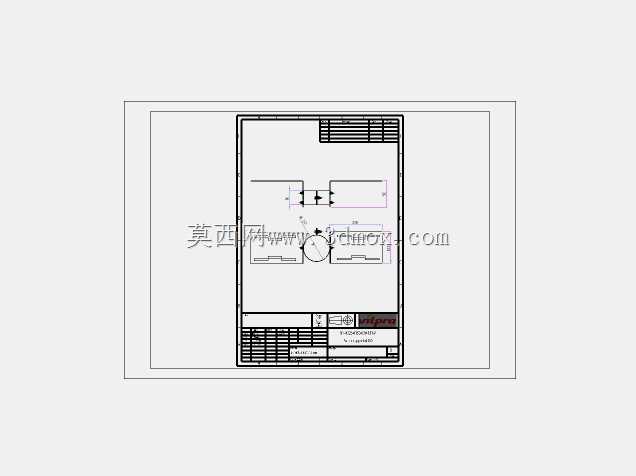

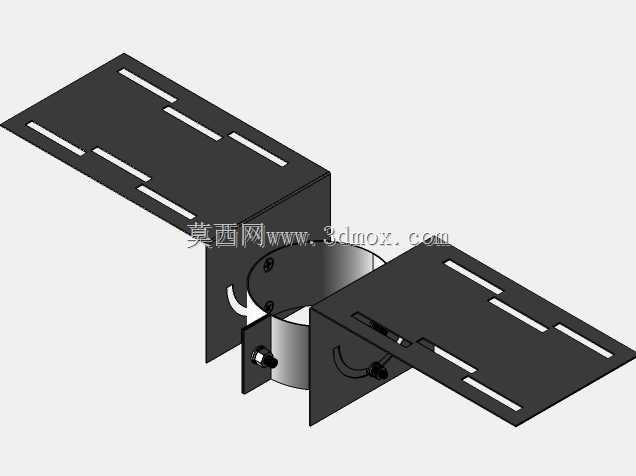

　　在商用建筑排烟、工业废气排放、餐饮集中排油烟等场景中，双层保温烟囱的安装固定一直是现场施工的核心环节，尤其是竖向井道内、屋面穿出段的管道承重，直接决定整套排烟系统的长期运行稳定性，这款筏板支撑就是针对双壁烟囱竖向承重需求开发的专用固定构件。不同于普通的管道抱箍仅能起到径向限位作用，该支撑构件通过两侧伸出的带长圆孔安装翼板，可将整段竖向管道的载荷均匀传递到建筑结构的筏板、承重梁或者预制安装基座上，避免管道重量全部压在下方管段的插接结构上，长期使用出现接口变形、密封填料失效漏烟的问题。

　　从结构设计逻辑来看，构件中间的环形抱合段完全匹配对应规格双壁烟囱的外筒外径，抱环采用分体式螺栓锁紧结构，现场安装时不需要从管道端部套入，可在任意管段位置定位后锁紧固定，适配现场灵活的安装顺序调整，抱环内侧预留有保温层避让间隙，不会在锁紧时挤压破坏烟囱夹层内的保温填充材料，保证烟囱整体的保温隔热性能，避免外壁结露或者高温传导至周边建筑构件引发安全隐患。两侧的安装翼板采用折弯成型的平板结构，板面开设多组长条形调节孔，一方面可以抵消建筑结构施工时的预埋位置误差，安装时可在一定范围内前后左右调整支撑的固定位置，不需要对建筑结构面进行二次剔凿修整；另一方面长圆孔的设计也能适配管道运行时因温度变化产生的微量热位移，避免刚性约束导致的构件热应力变形。

　　安装边界方面，该支撑构件的翼板伸出长度经过优化，在保证支撑受力力臂足够、承重载荷满足要求的前提下，不会占用过多井道内的安装空间，适配常规尺寸的竖向排烟井道安装要求，翼板厚度根据对应承重规格选型，锁紧螺栓采用标准紧固件，现场不需要额外定制非标连接件，普通安装工人借助常规扳手即可完成固定作业。在实际项目应用中，这类支撑通常设置在竖向烟囱每隔一定高度的位置，以及屋面穿出、水平管段转竖向的衔接位置，将分段的管道载荷分散传递到建筑结构上，同时配合导向支架使用，既保证管道的承重可靠，又能预留管道热胀冷缩的活动余量。

　　细节设计上，构件所有板件的边缘都做了钝化处理，没有尖锐的毛刺飞边，避免现场安装时划伤施工人员，也不会在安装过程中破坏烟囱外壁的防腐涂层；抱环与管道接触的位置可根据需求加装防滑减震垫片，既可以增大摩擦力防止管道长期运行出现下滑移位，也能吸收设备运行时传递到管道上的微幅振动，减少振动传导至建筑结构产生的异响问题。不同于现场焊接制作的临时支撑，该构件为标准化预制件，所有折弯角度、安装孔位、抱环直径都经过精准校核，现场安装不需要二次切割焊接，能大幅缩短现场施工周期，同时构件表面做了防锈防腐处理，可适应潮湿的井道环境、屋面露天环境的长期使用，不会轻易出现锈蚀失效的问题。在选型匹配时，只需要对应所使用双壁烟囱的外筒直径，确认对应位置的管道承重载荷，即可直接选用对应规格的支撑构件，不需要单独进行复杂的结构受力核算，大幅降低设计人员的选型工作量，也减少现场非标制作带来的安装质量不可控问题。
