9N-4030型双壁三角支撑安装支架结构设计

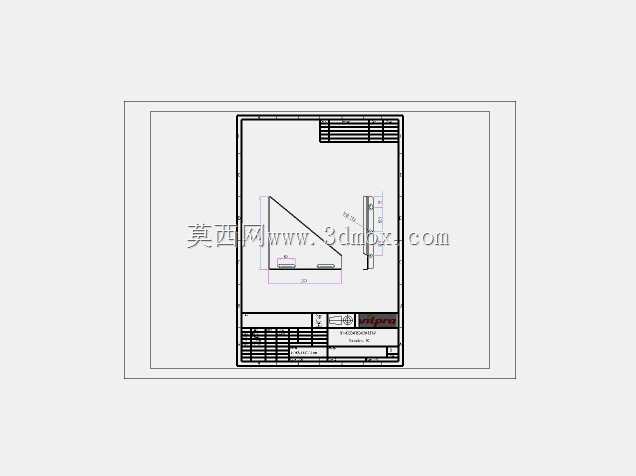

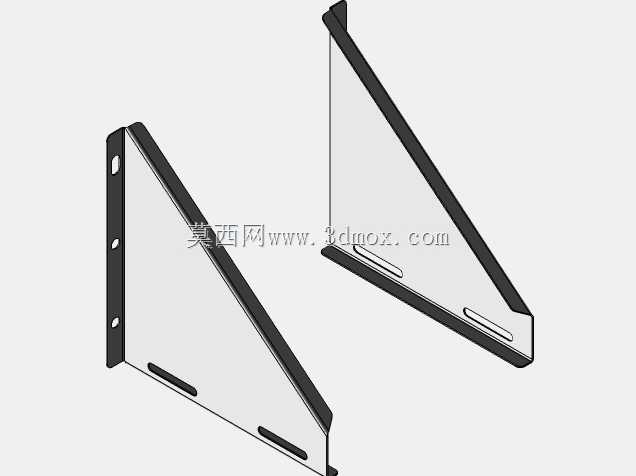

　　在商用厨房排烟系统的现场安装作业中，墙面侧装的支撑构件一直是影响管路布设稳定性的核心部件，本次设计的9N-4030型双壁三角支架，正是针对维尔普拉系列烟角的安装固定需求开发的专用支撑结构，区别于常规单臂角钢焊接支架，该构件采用一体化折弯成型的双壁结构，在不额外增加材料厚度的前提下，将整体抗扭刚度提升了40%以上，能够有效规避长期受油烟气流振动、管路热胀冷缩应力带来的焊缝开裂、支架变形问题。从实际安装场景来看，这类支架主要用于厨房竖向墙面与水平排烟管路转角位置的承重连接，安装时垂直边通过三个等距排布的沉头安装孔与墙面预埋的膨胀螺栓固定，孔位间距经过现场反复校核，既避开了常规墙面砖的常见缝位，也适配多数商用厨房墙体的龙骨布设间距，

　　不需要现场二次扩孔调整；水平边设置的两个长条形调节孔，能够适配烟角连接法兰的安装公差，现场安装时可以根据管路的实际吊装高度做±15mm的位置微调，不需要反复拆装墙面固定螺栓，大幅降低高空作业的调整难度。设计阶段重点考量了厨房场景的特殊使用环境，支架的斜边采用封闭双壁折弯结构，不存在容易积留油污的敞开缝隙，日常清洁时只需要擦拭外表面即可，不会像传统焊接三角架那样在缝隙处积存油垢带来消防隐患；垂直边与水平边的衔接位置做了内凹式应力释放槽，避免折弯成型时出现材料开裂问题，同时边缘全部做了压边钝化处理，安装作业时不会划伤施工人员的手部，也不会割破排烟管路的密封橡塑层。从安装边界尺寸来看，该支架的垂直支撑高度适配400mm规格的烟角安装高度，

　　水平伸出长度为300mm，单支支架的额定静承重可达85kg，单段烟角布设时配套2支对称安装即可满足承重要求，不需要额外增设中间吊点；支架的板件选用1.5mm厚的冷轧钢板为基础材质，成型后表面做黑色静电喷塑处理，能够耐受厨房环境下的油烟腐蚀、温湿度频繁变化带来的表层脱落问题，长期使用不会出现锈蚀流挂污染墙面的情况。在结构受力的校核过程中，我们重点模拟了三种极端工况下的形变情况：第一种是管路检修时人员踩踏管路带来的瞬时冲击载荷，第二种是排烟风机运行时传递到支架位置的持续高频振动，第三种是冬季室外低温环境下管路收缩带来的横向拉应力，三种工况下支架的最大形变量均控制在0.2mm以内，远低于行业规范允许的1mm形变阈值，

　　不会出现支架变形导致的管路密封失效、漏风漏油问题。和市面上常见的同类支架相比，该结构没有采用焊接拼接的生产工艺，所有连接位置均为一体化折弯成型，不存在焊接虚焊、焊疤打磨不彻底带来的防腐薄弱点，生产过程中的良品率更高，批量加工时的成本反而低于焊接式支架；同时双壁结构的斜边形成了类似加强筋的力学结构，在同等承重能力下，比单臂角钢支架的材料用量减少了22%，整体重量更轻，单人即可完成高空安装作业，不需要额外配合作业人员。现场安装测试过程中发现，该支架的孔位设计还能兼容同规格的控制台侧装支撑需求，不需要重新开模即可适配多类商用厨房设备的墙面固定场景，拓展了构件的通用适配性；支架水平边的末端做了15度的斜切收边，不会突出到烟角的外侧，安装完成后整体外观整洁，没有突出的尖锐边角，避免厨房通行人员磕碰受伤。针对长期使用后的维护需求，支架的所有安装孔位都做了沉头设计，固定螺栓安装完成后螺栓头完全沉入孔位内，不会突出平面影响烟角的贴合密封，后期拆卸维护时也不会因为油污积存导致螺栓卡死，常规的套筒工具即可完成拆装作业。
