双壁烟囱配套天花板安装固定支架结构

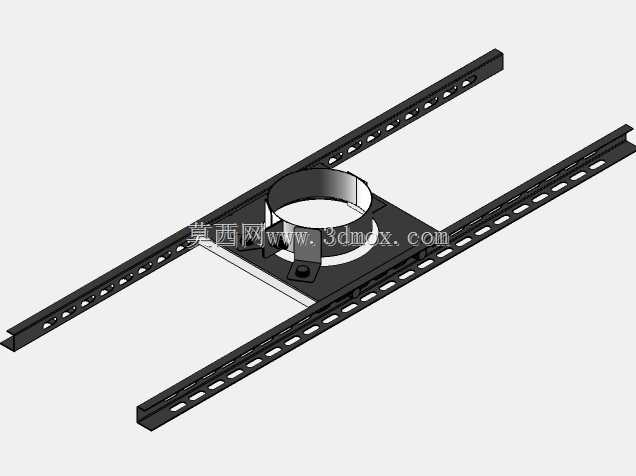

　　在民用建筑、商用厨房以及工业排烟系统的竖向管线布设场景中，这类天花板支架承担着将竖向排烟管道稳定悬吊于建筑顶板下方的核心作用，区别于普通墙面固定件，其安装基准完全依托建筑顶部结构，适配吊顶内隐蔽安装的施工需求，不会占用墙面或地面的有效使用空间，尤其适配层高有限、管线排布密集的吊顶夹层作业环境。从结构组成来看，该支架采用两根平行布设的长条形冲孔型材作为主承载梁，型材上沿长度方向等距排布的长圆孔是核心的安装调节结构，这类孔型既可以适配不同间距的顶部膨胀螺栓固定点位，抵消建筑施工时的预埋件位置误差，也能根据现场实际的管道中心位置，灵活调整中部固定座的横向安装位置，无需在现场对型材进行二次切割或钻孔，大幅降低吊顶内的施工作业难度。

　　中部的环形固定座是与排烟管道直接对接的承载部位，环形结构的内径与对应规格的双壁烟囱外径完全匹配，固定座底部的方形连接板通过螺栓与两根承载梁实现刚性连接，连接点位同样预留了调节余量，可沿承载梁的长度方向滑动调整，适配管道安装时的纵向位置偏差。设计阶段首先明确了承载边界，两根承载梁的总长度覆盖常规吊顶内的跨距需求，可直接架设在相邻的吊顶龙骨或顶部结构梁之间，无需额外增设辅助支撑构件，单组支架的额定承载能力完全覆盖对应规格双壁烟囱的竖向段自重，同时预留了足够的安全余量，可抵消排烟系统运行时产生的轻微振动，避免长期使用后出现连接松动或管道移位问题。针对双壁烟囱的安装特性，固定座的环形结构做了适配性设计，不会干涉双层管壁之间的隔热夹层结构，

　　安装时管道直接穿入环形座内，通过侧面的紧定螺钉即可完成管道与支架的锁固，无需额外焊接或制作复杂的转接构件，安装工序可压缩至单人操作完成，适配装修施工阶段的快装需求。从安装边界来看，承载梁的型材截面尺寸经过优化，安装完成后整体占用的竖向高度极小，不会过度压缩吊顶内的净空空间，对于吊顶完成面标高要求严格的场景，这种低剖面的结构设计可以有效减少对吊顶高度的占用，避免为了避让支架而额外压低整体吊顶标高。型材表面采用的防锈处理工艺，可适配吊顶夹层内可能出现的潮湿、凝露环境，长期使用不会出现锈蚀剥落问题，保障结构连接的长期可靠性。在实际管线排布作业中，这类支架可沿竖向管道的高度方向按规范间距布设，每一段竖向烟囱都对应一组独立的承载支架，

　　将管道自重分段传递至建筑顶部结构，避免管道接口处承受额外的竖向载荷，降低接口漏烟或脱开的风险。冲孔型材的孔位排布同时兼容常规的膨胀螺栓、自攻螺丝等多种顶部固定件，不管是混凝土顶板还是钢结构吊顶龙骨，都可以直接选用适配的紧固件完成固定，无需针对不同的顶部结构定制特殊的连接配件。中部固定座与承载梁的连接结构采用可拆卸设计，现场施工时可以先将两根承载梁固定在顶部结构上，再根据管道的实际就位位置安装固定座，最后穿入管道完成锁固，相比一体式焊接支架，这种分体式结构的施工容错率更高，即使前期放线存在小幅偏差，也可以通过调整固定座位置完成适配，减少现场返工量。针对排烟系统运行时的热胀冷缩特性，固定座的环形结构与管道之间预留了微小的活动间隙，不会因管道温度变化产生的形变而出现应力集中，避免长期热胀冷缩导致支架变形或管道损坏。
