DW25规格双壁烟囱带塞检查口结构

　　在民用采暖、商用厨房排烟以及小型工业废气排放的管路系统中，烟道检查口是运维环节不可或缺的功能部件，这款DW25规格的带塞检查结构，主要适配公称直径25mm级别的双壁金属烟道系统，多用于壁挂式采暖炉排烟、小型商用设备排气的支路管段上，解决了细口径烟道日常清掏、工况检查无操作空间的痛点。很多现场施工人员都遇到过细口径烟道积灰堵塞后无法疏通的问题，尤其是双层保温烟道，一旦在弯头、变径位置积留冷凝水混合的烟灰，整段管路的排烟阻力会快速上升，直接影响前端燃烧设备的工作效率，甚至触发风压保护导致设备停机，这类带塞检查口就是为了在管路易堵段预留检修通道，不需要切割破坏原有管路就能完成内部检查与积污清理。从结构设计来看，

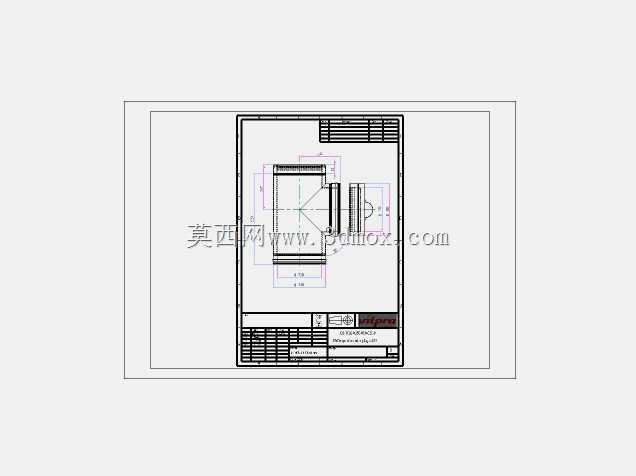

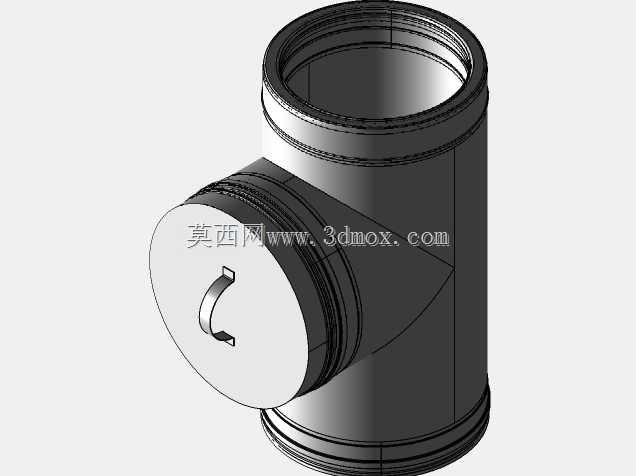

　　这款检查口采用三通式主体结构，主通道为等径直筒段，两端预留标准的烟道连接接口，适配同规格双壁烟道的插接安装要求，接口处的阶梯凸台结构是为了匹配烟道密封圈的安装位置，保证插接后连接段的密封性，避免排烟过程中废气泄漏到室内空间。侧支的检查口采用圆形端盖密封，端盖上的C型提手结构是特意设计的操作位，不需要额外工具，徒手就能完成端盖的拆装，日常巡检时不用携带专用扳手就能快速打开检查口，观察管路内部的积灰、冷凝水留存情况，遇到轻微堵塞也能通过检查口伸入细杆进行疏通。设计时特意将检查口的侧支轴线与主通道轴线垂直相交，侧支的内孔直径足够让常规的检修工具伸入，同时不会因为开孔过大影响主通道的结构强度，主通道与侧支的连接位置采用圆弧过渡，

　　避免烟气流通时在连接处形成涡流积灰，减少检查口位置本身的堵塞概率。端盖与侧支的连接采用螺纹配合结构，配合处的密封面设计有环形凹槽，安装时嵌入耐高温硅橡胶密封圈，能够耐受烟道内最高200℃的排烟温度，同时承受管路系统的微正压工况，不会出现烟气泄漏的问题。从安装边界来看，这款检查口的主通道长度适配标准烟道节段的安装间距，不需要额外裁剪烟道管段就能直接串接在管路中，侧支的外伸长度控制在合理范围，安装在吊顶内、设备旁的狭小空间时不会和周边的墙体、管线发生干涉，端盖拆卸时需要的操作空间很小，即使是贴墙安装的管段，也能顺利完成端盖的拆装操作。在实际选型应用中，这类带塞检查口通常布置在烟道的最低点位、弯头前后以及长距离直管段每隔3-4米的位置，

　　最低点位的检查口可以兼做冷凝水排放的临时操作口，弯头前后的检查口主要用于疏通弯头位置的积灰堵塞，长直管段的检查口则是为了分段检查管路内部工况，避免整段管路拆解排查。双壁结构的设计适配带保温层的预制烟道，外层结构承担机械防护作用，内层保证烟气流通的顺畅性，检查口的端盖结构也采用双层对应设计，不会破坏整个烟道系统的保温连续性，避免检查口位置因为内外温差形成过多冷凝水。很多现场安装的反馈显示，没有预留检查口的细口径烟道，一旦出现堵塞往往需要拆解多段管路才能排查故障点，运维工作量很大，而合理布置这类带塞检查口后，日常巡检和故障排查的效率能提升70%以上，同时因为不需要频繁拆解管路接头，也减少了接头密封失效导致的漏气隐患。建模过程中对各个配合面的尺寸公差做了严格控制，主通道的接口尺寸和同规格标准烟道的公差带保持一致，保证现场安装时能够顺利插接，端盖和侧支的螺纹配合间隙控制在合理范围，既保证拆装顺畅，又不会因为间隙过大导致密封失效，C型提手的结构尺寸经过人机工程校核，成年人徒手操作时能够施加足够的拧紧力矩，保证密封面的压紧力足够，同时不会因为力矩过大导致端盖变形。整个部件的壁厚设计兼顾了结构强度和材料成本，主通道的壁厚能够承受安装过程中的敲击、挤压载荷，不会出现变形问题，侧支和端盖的壁厚也能满足日常拆装操作的强度要求，不会因为多次拆装出现螺纹滑牙、结构开裂的问题。
