DW50双壁烟囱管路中间连接固定支架

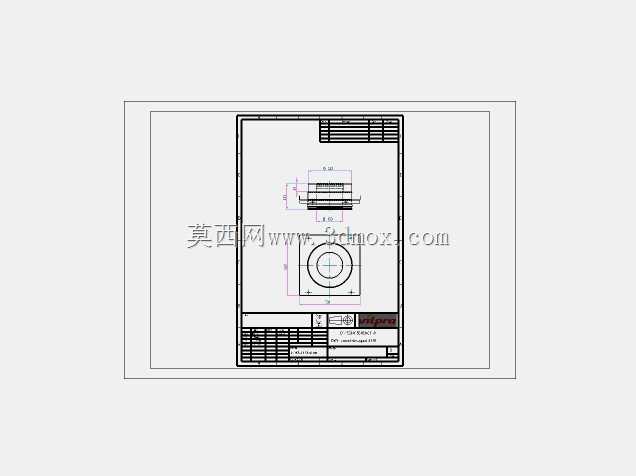

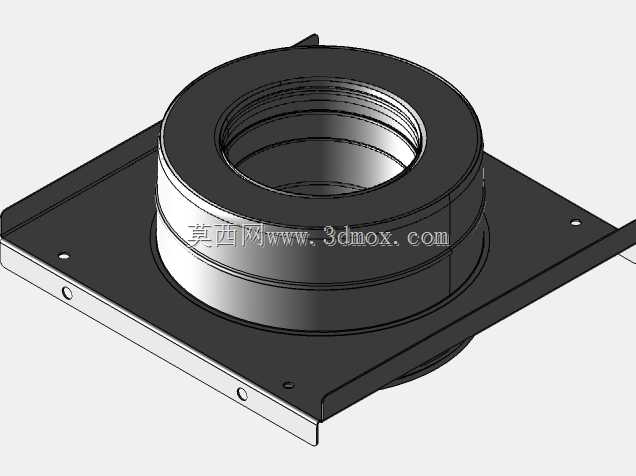

　　在商用建筑排烟、工业炉窑废气排放、生物质供热设备管路布设场景中，双壁保温烟囱的中段承托固定一直是管路安装的核心环节，DW50规格的中间支架正是适配该类管路的专用承托构件，主要承担竖向或横向布设的双壁烟囱管段的载荷传递、位置固定、同心度校准作用，避免长段管路因自重、热胀冷缩位移、外部风压扰动出现接口脱开、保温层错位、管路偏斜等问题。从结构设计逻辑来看，该支架采用方形安装底板与同轴环形承托座一体化的结构形式，方形底板作为安装基准面，四个角位预留的安装孔可直接匹配建筑预埋锚栓、设备机架预装螺孔的布设间距，安装时无需额外加工转接板，能直接将管路载荷均匀传递到建筑结构或设备机架上，避免局部应力集中导致的固定点变形。

　　环形承托座的内径严格匹配DW50规格双壁烟囱的外管外径，承托座内壁预留的环形台阶可直接卡接烟囱管段的外沿凸筋，安装时只需将管段插入承托座到位即可完成轴向定位，无需额外焊接挡块或加装抱箍辅助固定，大幅缩短现场安装的工时。考虑到双壁烟囱工作时会持续通过高温烟气，内管会产生线性热伸长，该支架的承托座与底板之间设置了高度适配的过渡段，既可以预留出管路热位移的补偿空间，也能避免高温管段与安装基面直接接触，减少热量向建筑结构传递，降低固定点周边的防火隔热处理难度。从安装边界尺寸来看，方形底板的边长覆盖了DW50管段外径的1.8倍以上，足够的安装基面宽度可以保证固定螺栓的布设间距满足抗剪、抗拔的力学要求，即使在户外风压较大的安装场景下，

　　也能为管段提供足够的抗倾覆力矩；承托座的轴向高度经过力学核算，既可以保证与管段的接触面积足够分散径向载荷，也不会占用过多的管路布设空间，在狭窄的管井、设备夹层内安装时不会与周边其他管线、结构件产生干涉。在实际选型应用中，该支架主要适配公称直径50mm的双壁保温烟囱系统，可用于竖向烟囱每隔3-4米的中段承托，也可用于横向水平布设的排烟管路的吊架固定点，当管路存在转弯、变径节点时，在节点近端加装该支架可以有效抵消管路转向产生的内应力，保护接口处的密封结构不受损坏。设计过程中针对安装场景的适配性做了多处细节优化：底板边缘做了折弯翻边处理，既提升了底板自身的结构刚度，减少厚板用料也能避免安装时锐边划伤施工人员；承托座的端口做了倒角导向处理，

　　现场插接安装管段时可以快速对准，无需反复调整同心度，即使存在小范围的安装偏差也能顺利导入；安装孔采用长圆孔与圆孔组合的形式，其中两个对角位的圆孔用于精确定位，另外两个角位的长圆孔可以抵消安装基面的预埋螺孔位置偏差，降低现场施工的对位难度。在长期运行工况下，该支架的承托结构可以承受管段自重、保温层重量以及管路运行时的微幅振动，不会出现长期载荷下的结构蠕变，适配的工作温度范围覆盖常规排烟系统的全工况温度区间，无论是燃气供热设备的低温排烟，还是生物质炉窑的高温烟气排放场景，都能保持稳定的固定性能。不同于通用型抱箍支架需要根据管径现场调整锁紧力度，该支架为DW50管径专属设计，承托间隙经过精准匹配，安装到位后不会出现管段松动、偏心的问题，也不会因为锁紧力过大挤压双壁管的内外管夹层，破坏保温层的结构完整性，能有效保证双壁烟囱的保温效果与排烟密封性。
