DW50规格横向排水管路接头结构

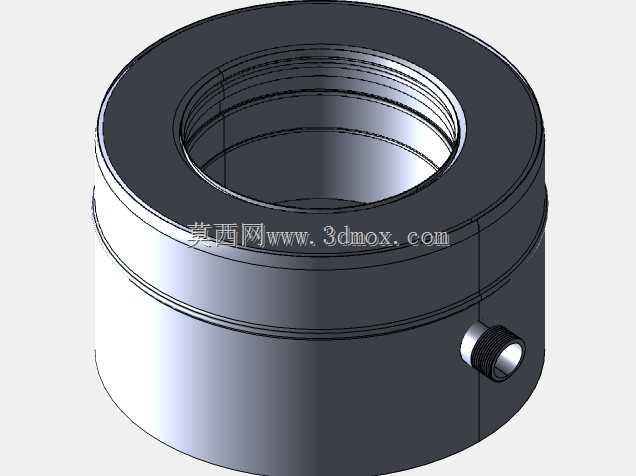

　　在民用商用排烟系统的现场布设中，冷凝水的有序导出一直是容易被忽略却直接影响系统使用寿命的细节，尤其是双壁结构的保温排烟管路，夹层内积聚的冷凝水如果不能及时排出，长期留存会腐蚀内壁镀层，低温环境下还可能结冰胀坏管壁密封结构，这款DW50规格的横向排水构件，就是针对这类双壁排烟管路的冷凝水导出需求设计的专用转接部件。从结构设计逻辑来看，主体采用同轴环形套筒结构，整体为短圆柱状，中心通孔完全匹配DN50规格的排烟管路通径，不会对烟气流道造成额外的节流阻力，内外壁的环形间隙刚好对应双壁烟囱的夹层空间，安装时可以直接串接在横向排布的排烟管段之间，不需要对原有管路做额外的裁切改型。侧面引出的小口径排水接口做了外螺纹结构，

　　方便后续对接软质导水管或者小型排水阀，接口位置做了局部加厚处理，避免安装时拧接过紧造成主体壁面开裂，接口的轴线与主体轴线垂直，刚好对准夹层的最低导流位置，能够保证夹层内汇聚的冷凝水在重力作用下自然流入排水接口，不会在夹层底部形成积水残留。考虑到现场安装的公差适配问题，主体两端的插接段做了微锥度设计，插入对应规格的双壁管段时可以依靠锥面形成过盈配合，配合配套的卡箍就能实现可靠密封，不需要额外打胶或者焊接，后期维护拆解也很方便。整体外形没有突出的尖锐棱角，外表面做了圆弧过渡处理，安装在吊顶内或者设备旁的明装管段上也不会剐蹭周边的线缆或者保温层。从安装边界来看，主体的轴向长度控制在常规管接件的尺寸范围内，

　　串接在管路上不会占用过多的安装空间，侧面排水接口的外伸长度也做了优化，即使是贴墙布设的管段，也能预留出足够的空间连接排水管，不会出现接口顶墙无法安装的问题。在实际工程应用中，这类排水构件通常安装在横向排烟管段的最低点位置，尤其是燃气采暖设备、商用厨房排烟系统的水平管段，每间隔一定距离或者在管路变坡的低点位置加装一个，就能将管路内壁或者夹层内汇聚的冷凝水及时导出，避免冷凝水倒灌进设备内部造成燃烧器腐蚀，也能防止冷凝水顺着管路缝隙渗漏污染吊顶或者墙面。设计过程中特意将排水接口的通径做了合理匹配，既不会因为通径过大影响主体结构的强度，也不会因为通径过小被冷凝水中夹带的少量烟尘杂质堵塞，接口内部与主体夹层的衔接处做了平滑过渡，没有直角死角，

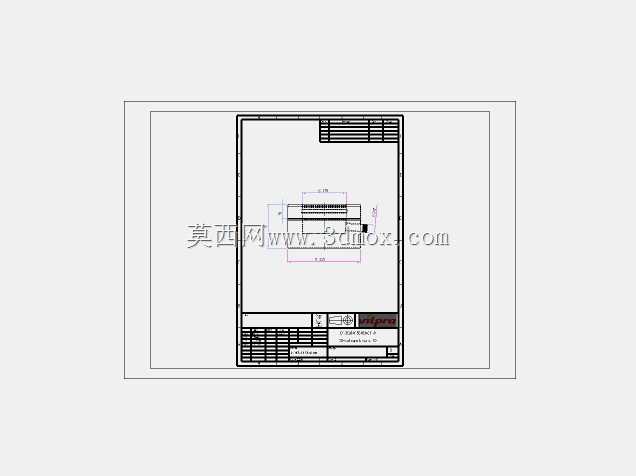

　　杂质可以随水流一起排出，减少后期维护疏通的频率。主体的壁厚设计也兼顾了结构强度和材料成本，常规的安装受力情况下不会出现变形，能够承受管路连接时的卡箍锁紧力，也能适配排烟系统正常工作时的温度波动，不会因为长期受热出现尺寸变形导致密封失效。对于做排烟系统三维布管的设计人员来说，这个构件的三维模型可以直接导入管路装配体中，在方案设计阶段就能提前预留好安装位置，核对排水接口的朝向是否合理，避免现场安装时才发现排水口位置不对、周边空间不足无法接水管的问题，也能提前统计整个系统需要的排水构件数量，做材料清单统计时不会出现漏项。在做管路应力校核的时候，也可以将这个构件的模型加入装配体，模拟安装后的受力情况，确认管段的承重分布是否合理，避免因为局部应力集中造成接口开裂。
