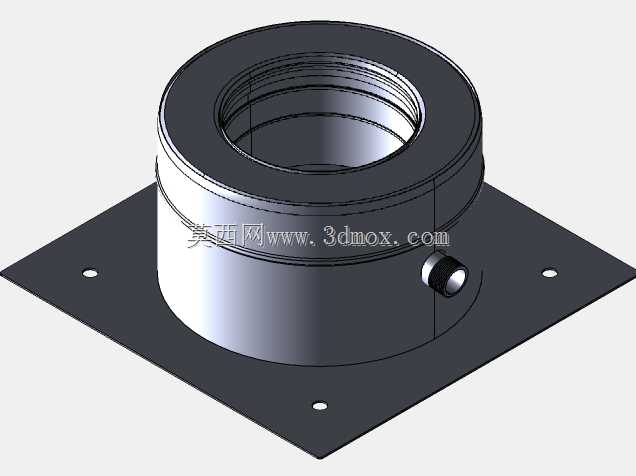

带侧排接口的DW50双层烟囱底座结构

　　在民用采暖、商用供热以及小型工业排烟系统的竖向烟道布设场景中，底部承托构件的设计合理性直接决定整套烟道系统的安装稳定性、密封可靠性与长期运维便利性，这款带侧部排水接口的DW50规格底座，正是针对双层壁金属烟囱系统的底部安装需求开发的专用承托构件。从实际工程应用来看，这类底座通常安装于屋面、设备顶面或者竖向烟道的起始承重位置，上方承接标准节DW50规格的双层烟囱管段，底部通过方形法兰板与建筑结构面或者设备顶面完成固定，侧部预留的排水接口则用于排走烟道内壁凝结的冷凝水，避免冷凝水在烟道底部淤积腐蚀管壁、或者倒灌进入下方的燃烧设备内部。

　　从结构设计逻辑来看，这款底座采用双层壁同轴结构，内层为烟气流通通道，公称通径匹配DW50系列烟囱的标准内径，外层为保温防护层，内外层之间预留的空腔可填充保温材料，或者直接形成静止空气隔热层，有效降低烟道外壁的表面温度，避免安装运维过程中发生烫伤风险，同时减少高温烟气在管段内输送过程中的热量损耗，降低冷凝水的生成速率。侧部的排水接口采用外伸式短管结构，接口位置设置于外层壁的下部区域，直接连通内外层之间的环形空腔以及内层管壁的导流坡面，当高温烟气接触温度较低的内壁形成冷凝水后，会顺着管壁自然流向底座位置，通过预设的导流坡面汇集到侧部排水接口处，可外接冷凝水收集管路直接将积水排至指定位置，无需在烟道底部额外开设排水孔，大幅降低现场改造的工作量与漏风隐患。

　　安装边界方面，底座下部的方形安装法兰板四个角预留了标准安装孔位，孔位间距匹配DW50系列烟囱的通用安装支架尺寸，现场安装时可直接通过膨胀螺栓或者配套紧固件与安装基面固定，法兰板与基面之间可增设耐高温密封垫片，保证底部的密封性能，避免烟道漏风影响排烟效率。上部的承插接口采用与标准DW50烟囱管段一致的配合公差，可直接与上方的标准管段完成插接配合，配合位置预留了密封件安装槽，安装时嵌入耐高温硅橡胶密封圈或者石墨密封垫，即可保证管段连接位置的密封性，无需现场焊接作业，大幅提升现场安装效率。

　　从功能特性来看，这款底座除了承担竖向烟道的底部承重、定位作用之外，集成的排水结构解决了双层烟囱系统冷凝水排放的共性痛点，以往的常规烟囱底座未预留专用排水接口，现场安装时往往需要自行在管壁开孔接排水管，不仅开孔精度难以控制，容易破坏双层壁的结构强度，还容易出现开孔位置密封不严导致的漏风、漏水问题，而这款底座在设计阶段就将排水接口与主体结构一体化成型，接口位置经过结构强度校核，不会影响整体的承重性能，同时接口与外壁的连接位置采用圆弧过渡结构，减少应力集中，长期承受烟道竖向荷载以及温度交变应力的情况下也不会出现开裂变形问题。

　　在实际选型适配过程中，这款底座仅适配DW50公称通径的双层壁烟囱系统，安装前需要确认上方承接的管段外径、壁厚与底座上部承口的配合尺寸匹配，同时安装基面需要保证足够的水平度与结构强度，能够承受整套竖向烟道的总重量，侧部排水接口外接管路时需要注意设置一定的倾斜坡度，保证冷凝水能够依靠重力自然流出，避免排水管路内部出现积水封堵的情况。另外在安装过程中，需要注意底座的安装方向，保证侧部排水接口朝向便于运维检修的一侧，方便后续定期检查排水管路是否堵塞、清理接口位置的积灰杂物。

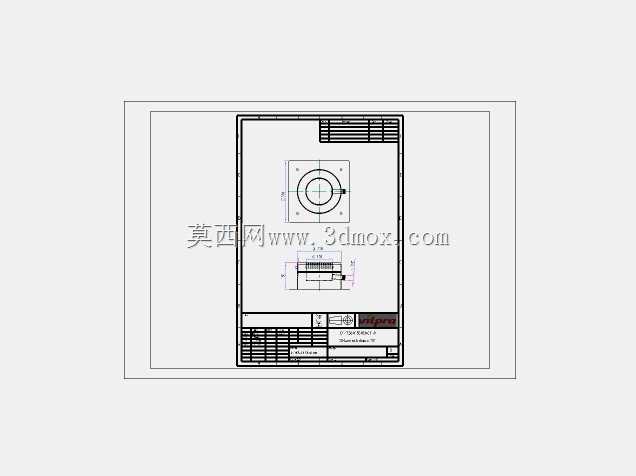

　　从结构建模的细节来看，这款模型完整还原了产品的所有结构特征，包括方形法兰板的安装孔位、双层壁的壁厚差、侧部排水接口的结构尺寸、上部承口的止口结构，所有配合尺寸均按照实际产品的工程公差进行建模，可直接用于烟道系统的装配干涉检查、安装方案模拟，也可作为非标烟道系统设计时的底座结构参考，帮助结构设计人员快速完成底部承托结构的方案迭代，减少重复建模的工作量。
