DW50规格带检查口双壁烟囱三通管件

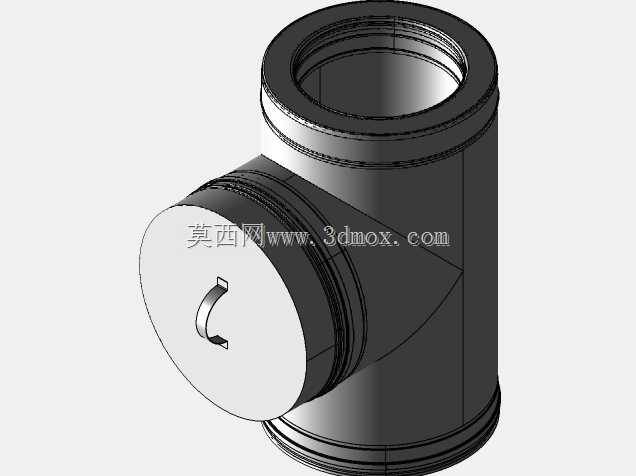

　　这款DW50带塞检查口管件，主要适配公称通径50mm的双壁排烟管路系统，在民用壁挂炉排烟、小型商用设备排烟、别墅独立采暖烟囱系统中应用十分广泛，属于管路系统里的检修类功能管件，安装在管路的水平段或垂直段的预设检修点位，日常运行时塞体处于封闭状态，可保证管路的密封性能，避免烟气泄漏，当管路内部出现积灰堵塞、冷凝水积存、需要探入检查管路内部状态时，无需拆解整段管路，仅需打开侧部的检查塞即可完成内窥、清掏、疏通作业，大幅降低后期运维的拆装工作量。从结构设计来看，主体采用三通式构型，上下两端为同轴的直通接口，用于和同规格的双壁烟囱管段承插连接，接口处预留了标准的密封圈安装槽位，可适配配套的硅橡胶密封件，保证内外层壁面的密封可靠性，

　　侧部斜向引出的检查口端口设置了带卡槽的密封塞，塞体与检查口端口采用锥面配合结构，配合端面的密封垫可实现足够的压紧密封，塞体表面的C型卡槽是专门为配套拆装工具设计的受力结构，无需额外加工扳手位，使用专用的勾型扳手即可快速完成塞体的拆装，操作时不会对塞体端面造成磕碰损伤，可反复拆装使用而不降低密封性能。双壁结构的设计是这类烟囱管件的核心特点，内外壁之间预留的空气夹层可起到隔热作用，避免排烟时外壁温度过高引发周边易燃材料的安全隐患，同时夹层结构也能提升管路整体的环刚度，在架空安装时可减少管段的挠度变形，降低长管路的支撑密度要求。从安装边界来看，该管件的直通段整体长度适配标准管段的安装模数，侧部检查口的外伸尺寸经过优化，

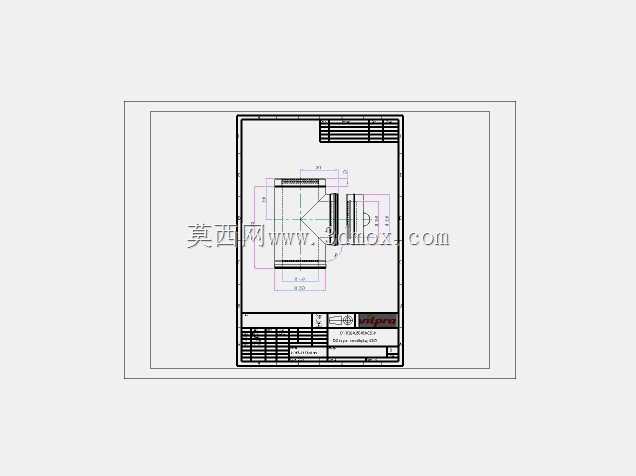

　　安装后不会和相邻的管卡、墙面固定件产生空间干涉，检查口的朝向可在安装时根据现场运维空间调整，只要保证塞体拆装侧预留不小于100mm的操作空间即可，无需额外预留大尺寸检修操作面，适合在吊顶内、管道井这类狭窄安装空间内使用。建模过程中需要重点关注几个配合尺寸的公差控制：首先是上下承插口的内外径尺寸，需要和同系列的双壁管段保持一致的配合公差，承插深度要符合管路安装的规范要求，避免承插过浅导致连接脱落，或是承插过深挤压密封件造成密封失效；其次是侧部检查口的锥面角度，要和密封塞的锥面角度完全匹配，保证压紧时密封面可以完全贴合，不会出现局部缝隙导致烟气泄漏；塞体上的C型卡槽尺寸要和配套拆装工具的勾头尺寸匹配，保证工具可以顺利卡入卡槽传递扭矩，

　　避免拆装时出现打滑。在实际工程选型时，这类带检查口的管件需要按照管路的长度、弯头数量合理设置点位，一般水平管段每隔3米需要设置一个检查口，垂直管段每隔6米设置一个，在管路的弯头、变径点位附近也需要配套设置检查口，方便后期疏通积灰，尤其是燃木壁炉、颗粒炉这类排烟含尘量较高的系统，检查口的设置密度还需要适当提升，避免积灰堵塞后无法快速疏通。这款管件的塞体采用和主体同材质的设计，热膨胀系数和主体保持一致，在排烟温度波动时，塞体和检查口的配合间隙不会因为热胀冷缩出现过大变化，可在-20℃到200℃的工作温度范围内保持稳定的密封性能，适配绝大多数常规排烟系统的温度工况，不会因为长期高温运行出现塞体变形、密封失效的问题。建模时所有的过渡圆角都按照实际生产的工艺要求设置，没有尖锐的直角结构，既可以降低注塑或压铸生产时的应力集中问题，也能避免安装运维时划伤操作人员，内外壁的壁厚保持均匀，避免生产时出现缩痕、变形等缺陷，保证成品的尺寸精度。
