DW50双壁烟囱检查段结构设计

　　在商用建筑排烟、工业炉窑尾气排放、生物质供热系统的竖向排烟管路布设中，管路的定期巡检、积灰清理、工况检查是保障系统长期稳定运行的必要环节，DW50规格的双壁烟囱检查段正是为满足这一工程需求设计的管路集成构件。该构件属于双壁保温烟囱系统的标准组成段，核心作用是在不破坏整体管路密封性与保温性能的前提下，为运维人员提供管路内部的检查操作端口，同时承担对应管段的烟气导通、结构连接功能。

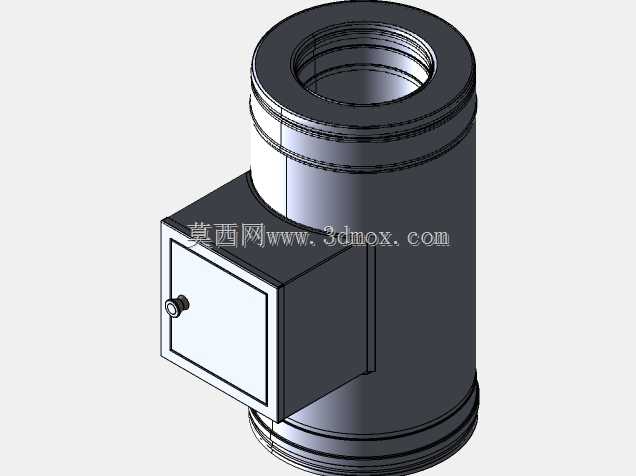

　　从结构设计逻辑来看，该构件采用同轴双壁筒体结构，内外筒之间预留标准厚度的保温层填充间隙，可适配岩棉、硅酸铝纤维等常见保温材料，满足高温烟气输送过程中的外壁防烫、减少管路热损的工程要求。筒体上下两端均采用标准化的连接接口结构，可与同规格的烟囱直管段、弯头、防雨帽等配件快速对接，接口处的密封槽设计可适配耐高温密封垫，避免烟气泄漏。筒体侧部集成的方形检查口舱门采用外翻边压紧结构，舱门与筒体开口处设置整圈密封压边，关闭后通过侧边的快开旋钮实现压紧锁止，无需额外工具即可快速开启，舱门的承压能力可满足常规烟囱系统的工作压力要求，不会出现运行中漏风、漏烟的问题。

　　在实际工程应用中，该检查段通常布设于竖向烟囱管路的低层位置、管路弯头前后、烟气工况变化的节点位置，运维人员可通过开启检查舱门，直观观察管内壁的积灰、结露、腐蚀情况，也可通过该端口伸入检测仪器测量烟温、烟气流速、污染物浓度等参数，还可借助该端口完成管段内的积灰清理、小型故障排查作业，无需整段拆卸烟囱管路，大幅降低运维作业的工作量与成本。

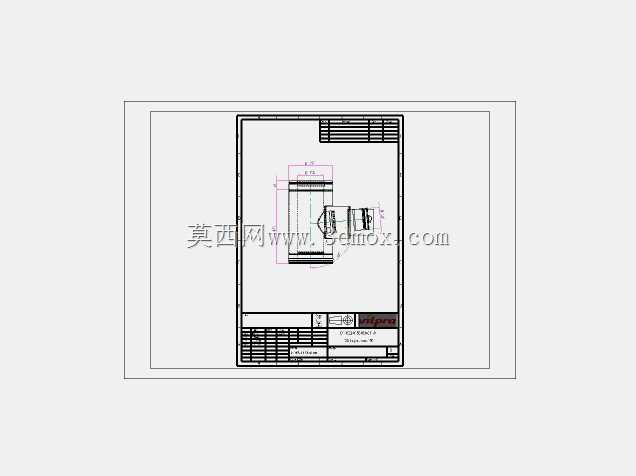

　　从安装边界与尺寸适配角度，该构件的筒体公称通径为50mm级双壁烟囱标准规格，整体轴向长度符合双壁烟囱系统的标准段模数，可直接替换同长度的普通直管段安装，不需要额外调整管路的支撑间距。侧部检查舱门的外凸尺寸经过优化，安装时仅需要在侧部预留足够的舱门开启空间即可，不会额外占用过多的竖向安装空间，适配狭小管井、室内竖向布管、室外靠墙布管等多种安装场景。筒体本身的结构强度满足烟囱系统的竖向承重、风载受力要求，可作为标准管段纳入整体管路的受力计算体系，不需要额外增设加固支撑。

　　设计过程中充分考虑了双壁烟囱系统的通用适配性，内外筒的材质可根据输送烟气的温度、腐蚀等级选用镀锌钢板、304不锈钢、316L不锈钢等常见烟囱用材，检查舱门的材质与筒体保持一致，避免不同材质接触产生电化学腐蚀。舱门的密封结构可根据工况选用硅橡胶、氟橡胶等不同耐温等级的密封件，覆盖从常温排风到中温烟气排放的多场景需求。在建模过程中，所有配合尺寸均遵循行业通用的双壁烟囱产品公差标准，接口的配合间隙、密封槽的深度与宽度、舱门的压紧行程都经过实际装配验证，可直接对接同系列的其他标准配件，不存在装配干涉问题。对于结构设计从业者而言，该模型可作为双壁管路检查口结构设计的参考样本，其快开舱门的密封压紧结构、同轴双壁筒的连接结构都具备较高的复用价值，可迁移应用到其他需要侧部检查端口的管路系统设计中；对于设备选型人员而言，该构件的结构形式、安装尺寸可直接纳入排烟系统的物料选型清单，匹配对应规格的烟囱系统使用。
