5/8规格带肩轴类紧固件三维设计作品

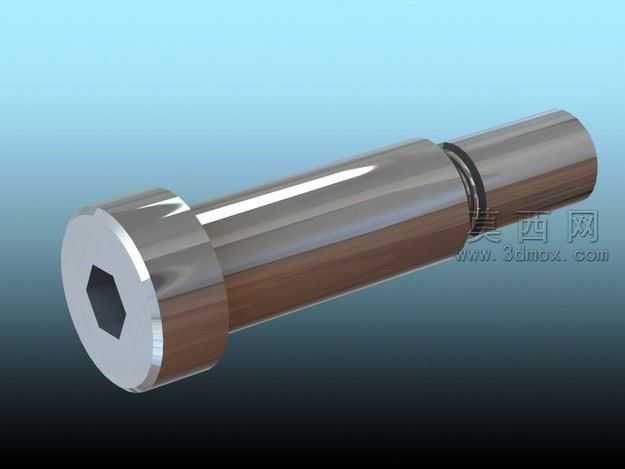

本作品为5/8规格带肩轴类紧固件的三维参数化模型，建模过程依托主流三维机械设计软件完成，全程遵循机械设计标准规范，保证模型尺寸精度与实际工业生产要求完全匹配。建模阶段首先梳理零件的结构逻辑：该零件整体为同轴回转体结构，从左至右依次为大直径圆柱头部、定位轴肩、长圆柱主体、环形退刀槽、小直径安装轴段，各段同轴度公差严格控制在机械设计通用要求范围内。建模时首先绘制回转截面草图，对各段直径、长度、过渡圆角、退刀槽宽度与深度等参数进行精准约束，通过回转特征生成零件基体，随后对轴肩过渡处添加标准圆角，避免应力集中，对退刀槽结构按照螺纹加工工艺要求设计槽宽与槽深，保证后续实际加工时的退刀空间充足。材质配置上选用工业常用的中碳结构钢材质，渲染时赋予金属哑光质感，还原真实紧固件的表面处理效果，通过环境光遮蔽、漫反射参数调整，清晰呈现各轴段的直径差异、轴肩的定位面特征以及退刀槽的细节结构，模型无多余几何特征，无破面、重叠面等建模错误，各特征参数可直接编辑修改，适配不同规格的同类型零件设计需求。设计思路上，该零件主要用于机构的定位连接场景，大直径头部可提供轴向压紧限位，轴肩结构可实现安装时的轴向定位，小直径轴段可用于穿装配套件或加工外螺纹，退刀槽的设计兼顾了加工工艺性与装配便利性，整体结构简洁实用，完全符合紧固件的力学性能要求与装配使用逻辑，可直接用于装配仿真、工程图导出、3D打印样件制作等场景，模型的几何精度满足工业级应用要求，各结构细节均参考实际五金紧固件的生产标准设计，不存在结构冗余或工艺不合理的问题。
