翘板式船形电源开关三维设计作品

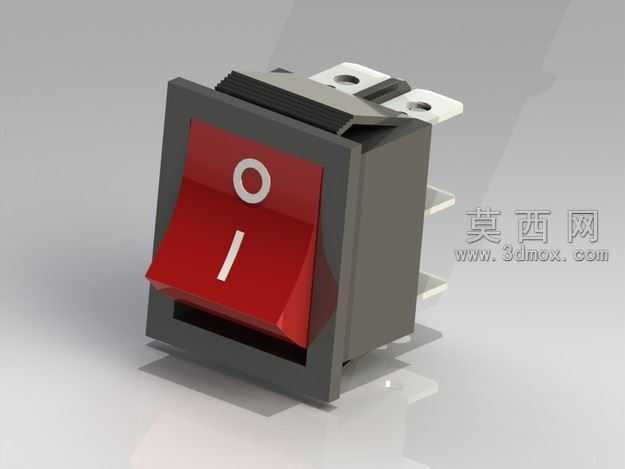

本作品为翘板式船形电源开关的三维数字化设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先依据船形开关的实际安装尺寸与操作比例，绘制开关基座的二维截面草图，通过拉伸凸台命令生成黑色阻燃塑料材质的方形安装基座，基座边缘做了适配面板安装的倒角与卡扣卡槽结构，还原了嵌入式安装的定位结构细节。针对红色翘板操作按键部分，通过放样与曲面切除命令还原按键的弧形翘曲造型，按键表面的通断标识采用包覆特征制作，凸起的“I”接通标识与凹陷的“O”断开标识完全符合电器开关的标识规范，按键与基座的连接转轴部分做了间隙配合的结构预留，还原了按键按压翻转的活动空间。开关背部的金属接线端子采用钣金模块建模，还原了端子的安装孔位、压线弹片结构与焊接定位脚，端子与基座的嵌装卡槽做了精准的配合约束，可直观展示开关内部的装配关系。材质渲染阶段，基座部分赋予哑光阻燃ABS塑料材质，调整粗糙度参数还原磨砂塑料的质感，翘板按键采用半高光红色阻燃PC材质，添加轻微的反射效果模拟工程塑料的表面光泽，金属接线端子赋予镀镍金属材质，调整金属度与反射参数还原五金件的冷冽金属质感，场景采用柔和的工作室三点布光，通过主光、补光与轮廓光的搭配，清晰展现开关的结构层次与材质差异，避免阴影过重遮挡结构细节。设计过程中严格遵循低压电器开关的通用尺寸规范，对开关的安装开孔尺寸、按键操作行程、端子间距都做了参数化约束，模型可直接用于电器产品的配套结构设计验证，也可用于开关类产品的结构教学演示，所有特征均保留建模历史，可根据实际使用需求调整安装尺寸、按键配色与端子规格，适配不同的电器设备安装场景。
