ISOL8R六角夹持工装结构设计模型

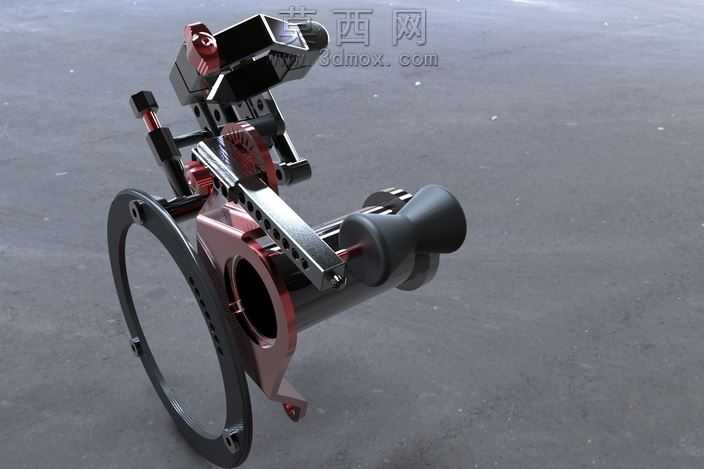

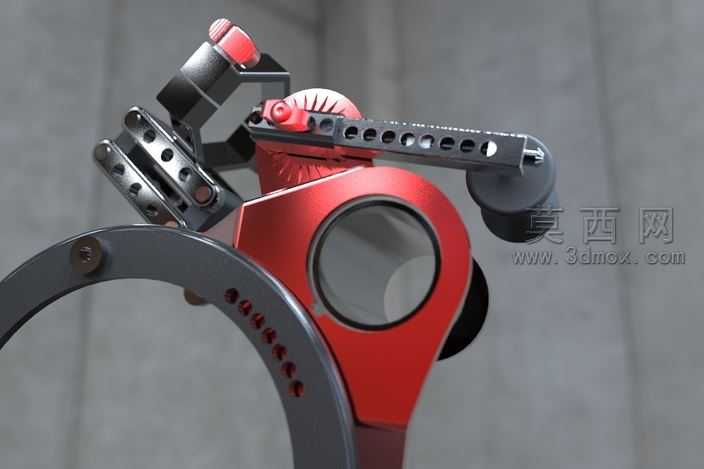

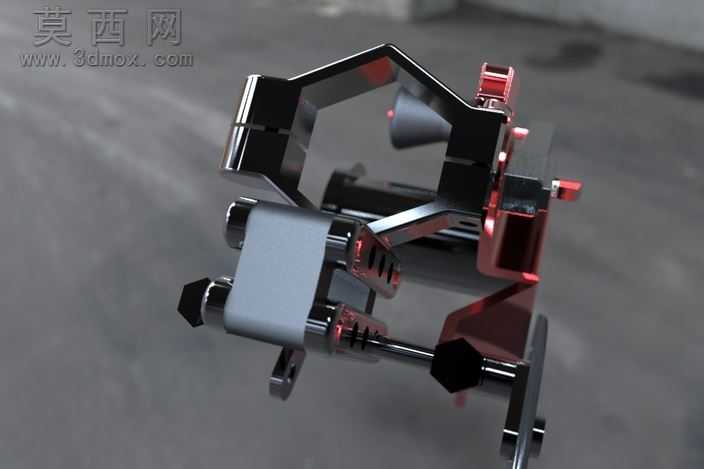

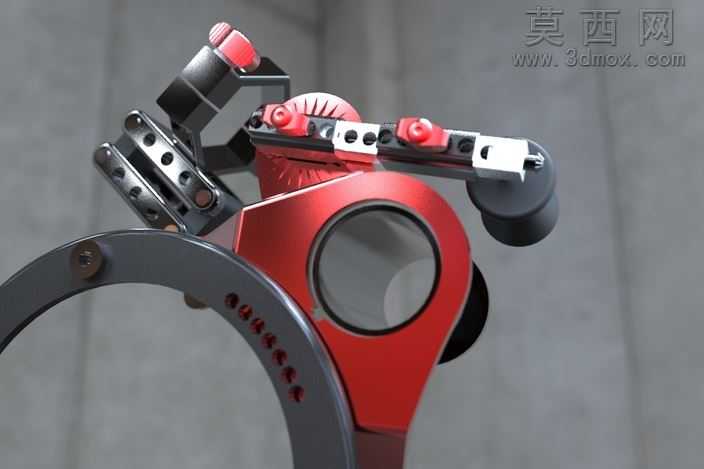

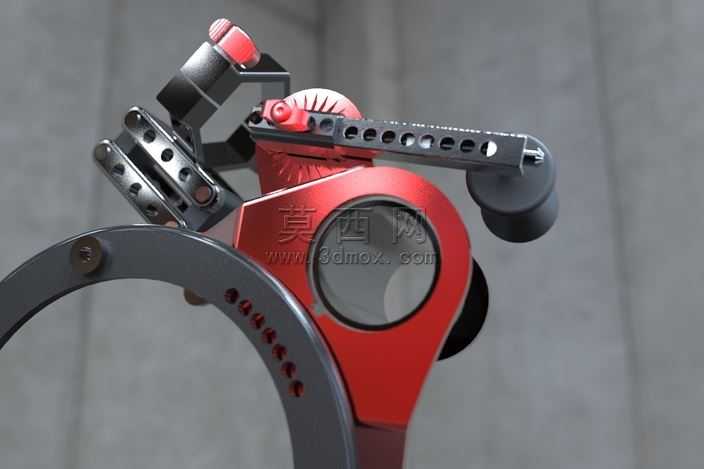

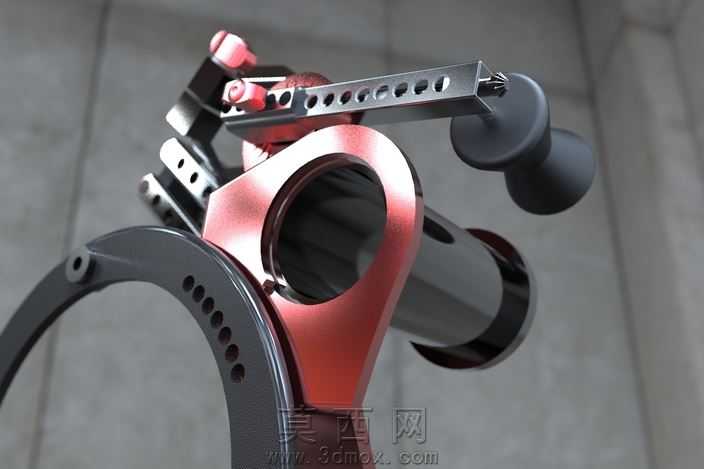

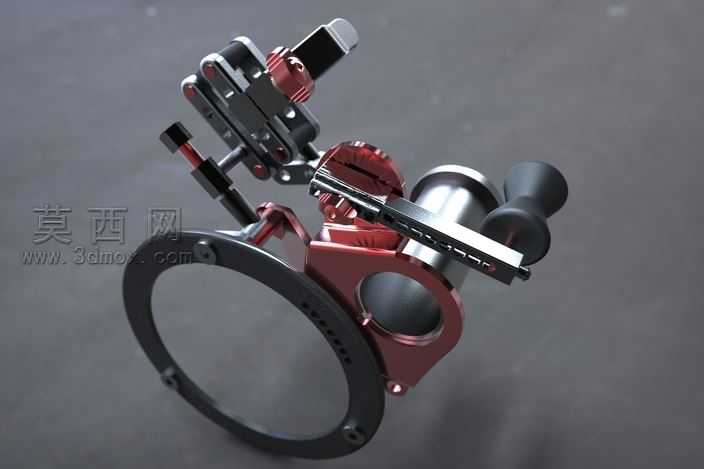

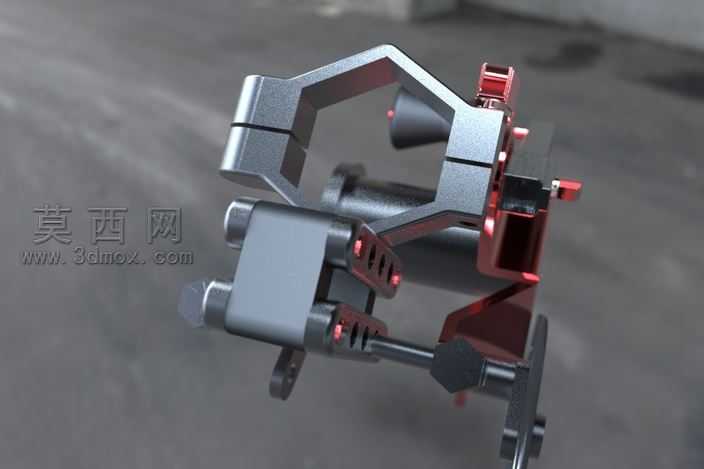

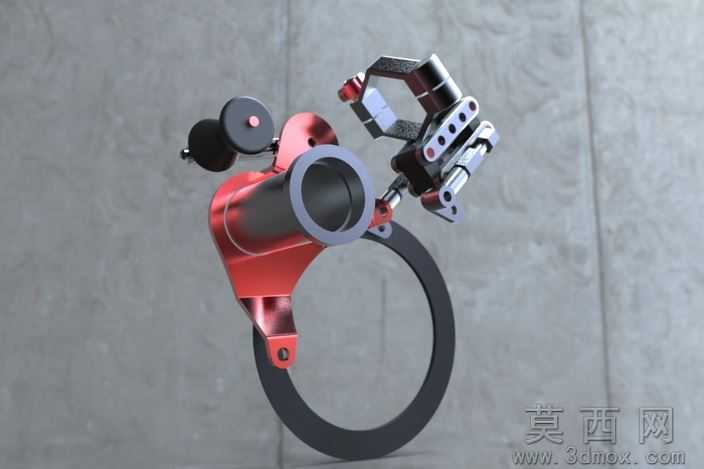

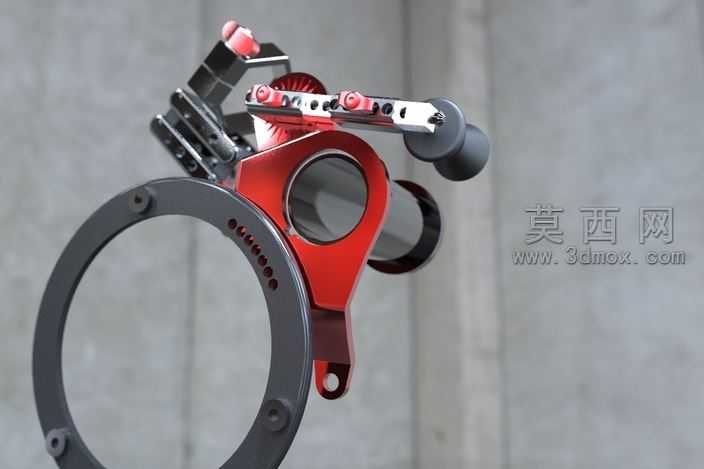

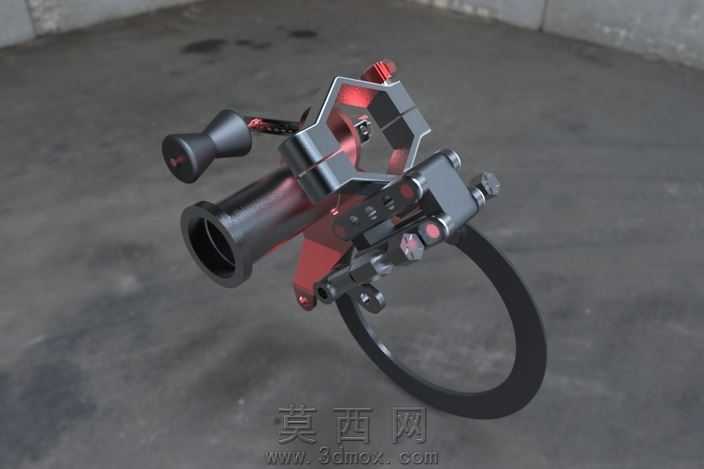

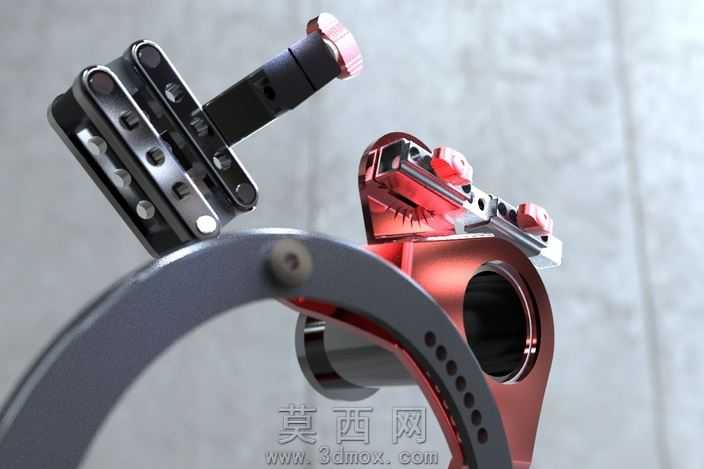

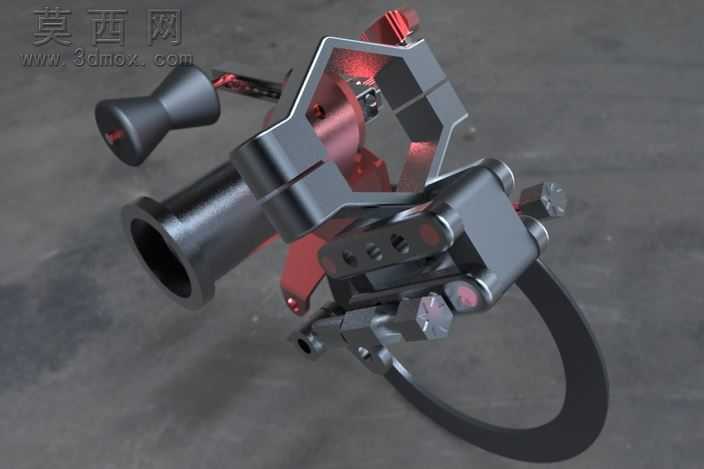

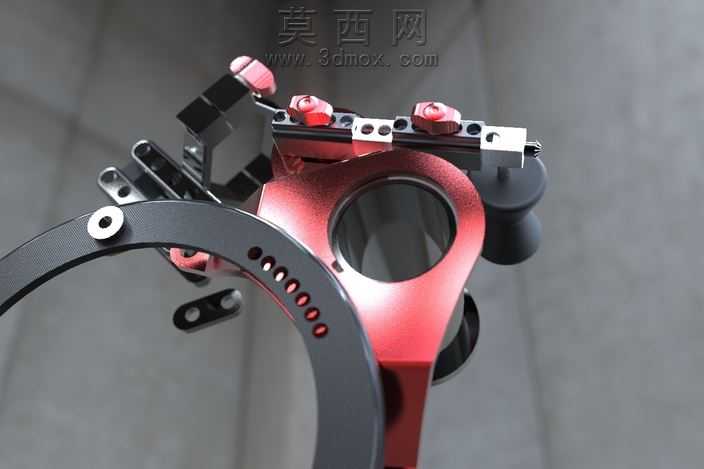

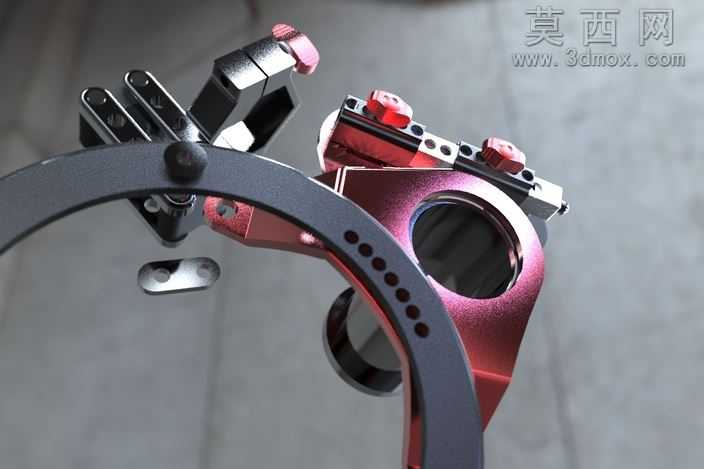

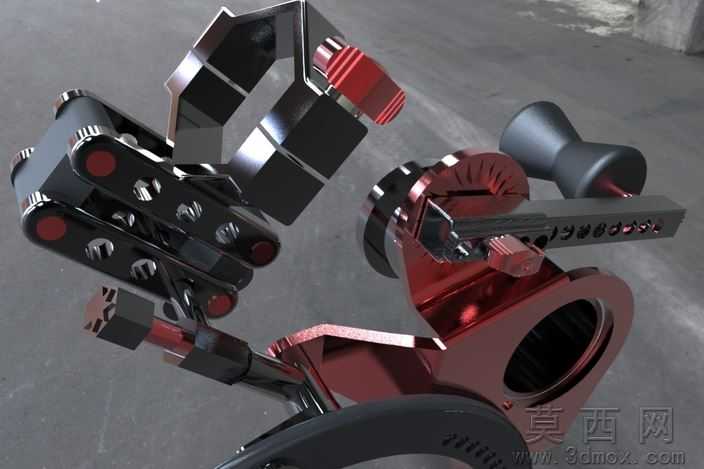

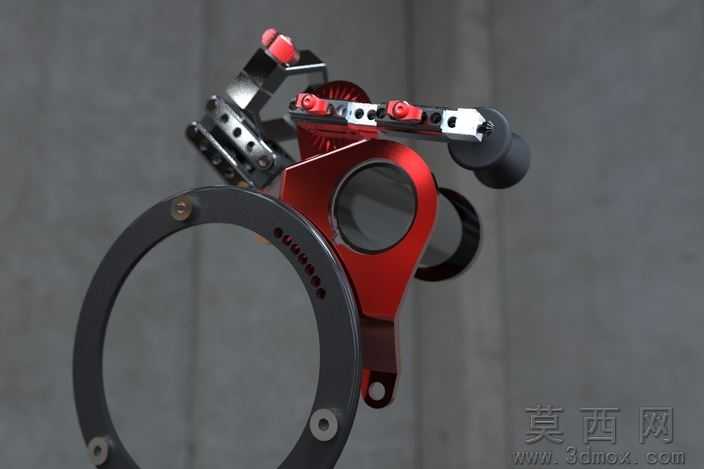

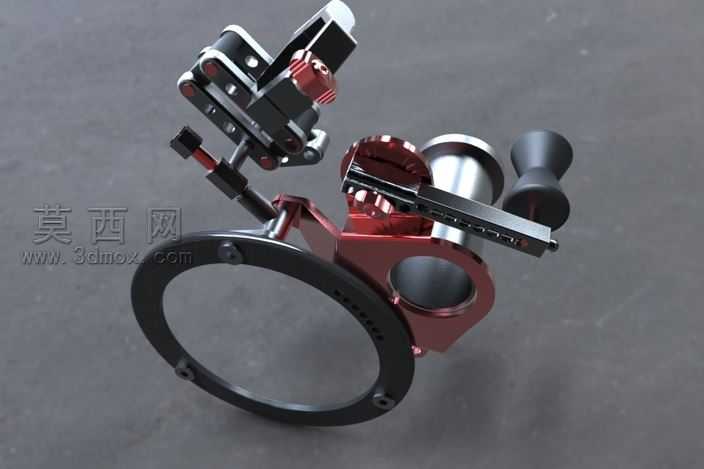

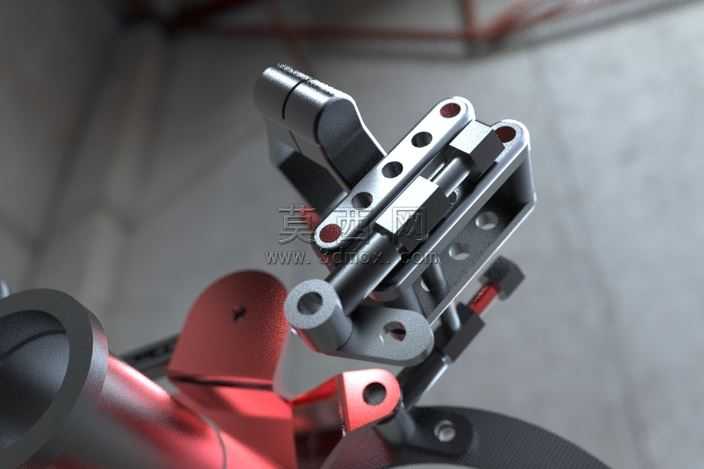

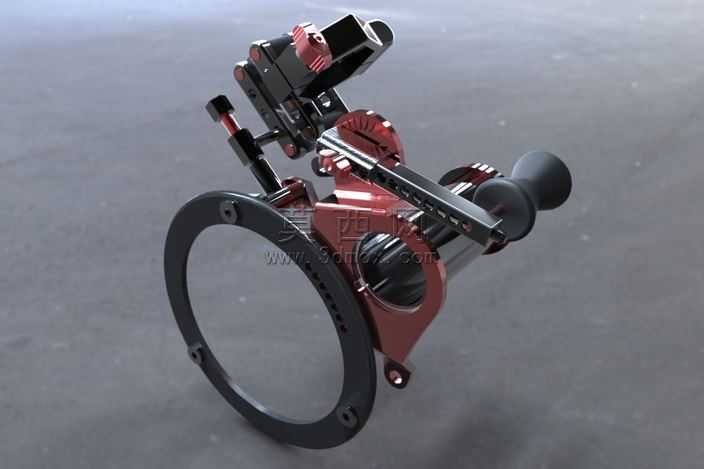

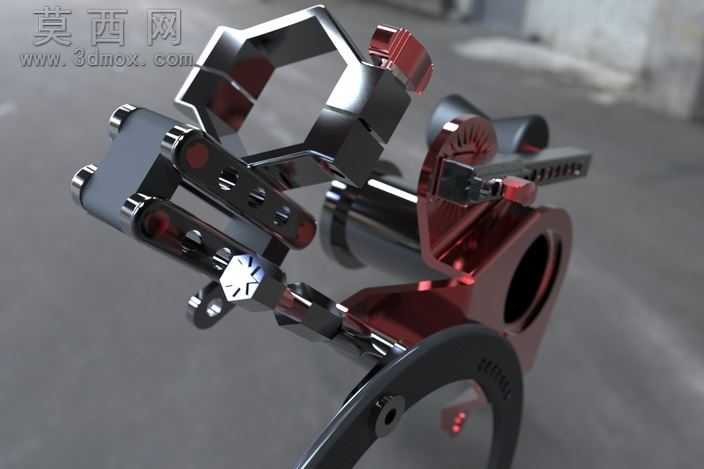

本作品为ISOL8R六角夹持工装的三维设计模型，整体建模过程遵循机械工装的实际装配逻辑，在三维建模软件中通过参数化草图绘制、特征拉伸、旋转切除、阵列装配等操作完成全零件的1:1比例建模，所有零件的配合公差均参考通用五金夹具的行业标准设定，保证虚拟装配下无干涉、无错位，可直接用于后续的工程图导出与3D打印验证。模型渲染阶段采用哑光金属、阳极氧化红、磨砂黑三类核心材质，主体环形基座赋予磨砂黑碳钢材质，通过调整粗糙度、金属度参数还原金属表面的细微颗粒质感；夹持调节模块的红色部件赋予阳极氧化铝材质，添加轻微的镀膜反光效果突出精密加工的质感；活动销轴、调节螺杆等传动部件赋予亮面不锈钢材质，通过环境光遮蔽效果凸显零件间的装配缝隙与结构层次，渲染时采用三点布光方案，主光源从斜上方45度投射突出主体轮廓，辅光源补光消除暗部死黑，轮廓光勾勒环形基座的边缘线条，最终呈现出兼具工业质感与结构清晰度的渲染效果。从结构设计来看，该六角夹以大尺寸环形基座为安装载体，基座上预留均匀分布的安装孔位，可适配不同规格的工作台面安装需求；基座上方集成多轴可调的夹持臂组件，夹持臂通过多组铰接销轴实现多自由度角度调节，可根据六角工件的尺寸、夹持位置灵活调整夹持角度与开合范围；夹持端配备防滑锁紧结构，搭配调节旋钮实现夹持力度的无级调节，既可以保证六角工件夹持后的稳定性，避免加工或操作过程中出现工件移位，也能通过弹性缓冲结构避免夹持力过大损伤工件表面。设计思路上，该模型摒弃了传统固定夹具适配性差的弊端，采用模块化可调结构设计，所有活动部件均预留拆装间隙，可根据使用需求更换不同规格的夹持头，拓展夹具的适用场景；同时在结构布局上充分考虑操作便利性，调节旋钮与锁紧手柄均设置在人手易操作的外侧区域，无需额外工具即可完成夹持角度调整与工件锁紧操作，兼顾了工装的实用性与操作便捷性，可作为五金夹持类工装设计的参考案例，也可用于机械教学中的夹具结构演示场景。
