桌面级三轴数控X-Carve雕刻加工设备

　　这款三轴数控雕刻加工设备，核心面向个人创客、小型加工工坊、职业院校实训教学场景设计，可覆盖木材、工程塑料、软质有色金属等多种材质的平面雕刻、轮廓切割、浅槽铣削加工需求，在文创产品定制、小型家具配件加工、教学模型制作、电子外壳开模打样等场景中都能适配。从结构设计逻辑来看，设备采用龙门式动梁传动架构，加工台面作为固定基准承载待加工工件，X轴传动组件横跨台面两侧的平行导轨，Y轴驱动模块集成在龙门横梁两端，Z轴加工头挂载在横梁滑座上，这种布局能在保证加工行程的前提下，尽可能压缩设备整体占地面积，适配桌面式安装的空间要求。设备的安装边界需要在前期布局时重点考量，除了设备本体的占地尺寸外，需要在设备四周预留至少150mm的操作与维护空间，

　　台面后侧需要预留走线与集尘接口的安装位置，设备上方需要预留至少300mm的Z轴抬升与工件吊装空间，避免安装后出现操作干涉、维护空间不足的问题。传动系统的设计兼顾了加工精度与组装调试的便捷性，X、Y轴采用同步带传动搭配直线光轴导轨的组合，能在保证传动响应速度的同时，降低普通用户的组装调试难度，不需要复杂的导轨预紧调整就能满足常规加工的精度要求；Z轴采用丝杠传动搭配双直线导轨导向，保证铣削加工时的主轴刚性，减少切削过程中的刀头抖动，提升加工面的光洁度。主轴组件采用可快换的夹头结构，支持不同直径的铣刀、雕刻刀快速更换，用户可以根据加工材质、加工工艺的不同，灵活选择适配的刀具，不需要复杂的工具就能完成换刀操作。

　　设备的控制系统支持对接主流的CAM生成的加工代码，用户可以通过配套的设计软件完成图形绘制、刀路生成、参数设置的全流程操作，软件内置了不同材质的加工参数库，新手用户也能快速匹配对应的进给速度、主轴转速参数，减少试切过程中的材料浪费。从实际加工表现来看，设备在加工实木、密度板等木质材料时，可以完成复杂浮雕图案雕刻、异形轮廓切割、榫卯结构加工，加工精度能满足小型文创产品、家具配件的装配要求；加工亚克力、PVC、ABS等工程塑料时，可以完成电子外壳、展示道具、教学模型的切割与铣削，切口平整无明显毛刺，减少后续打磨工序的工作量；加工铝、铜等软质有色金属时，可以完成薄板材的轮廓切割、浅槽铣削、标识雕刻，适合小型金属零件的打样与小批量加工。

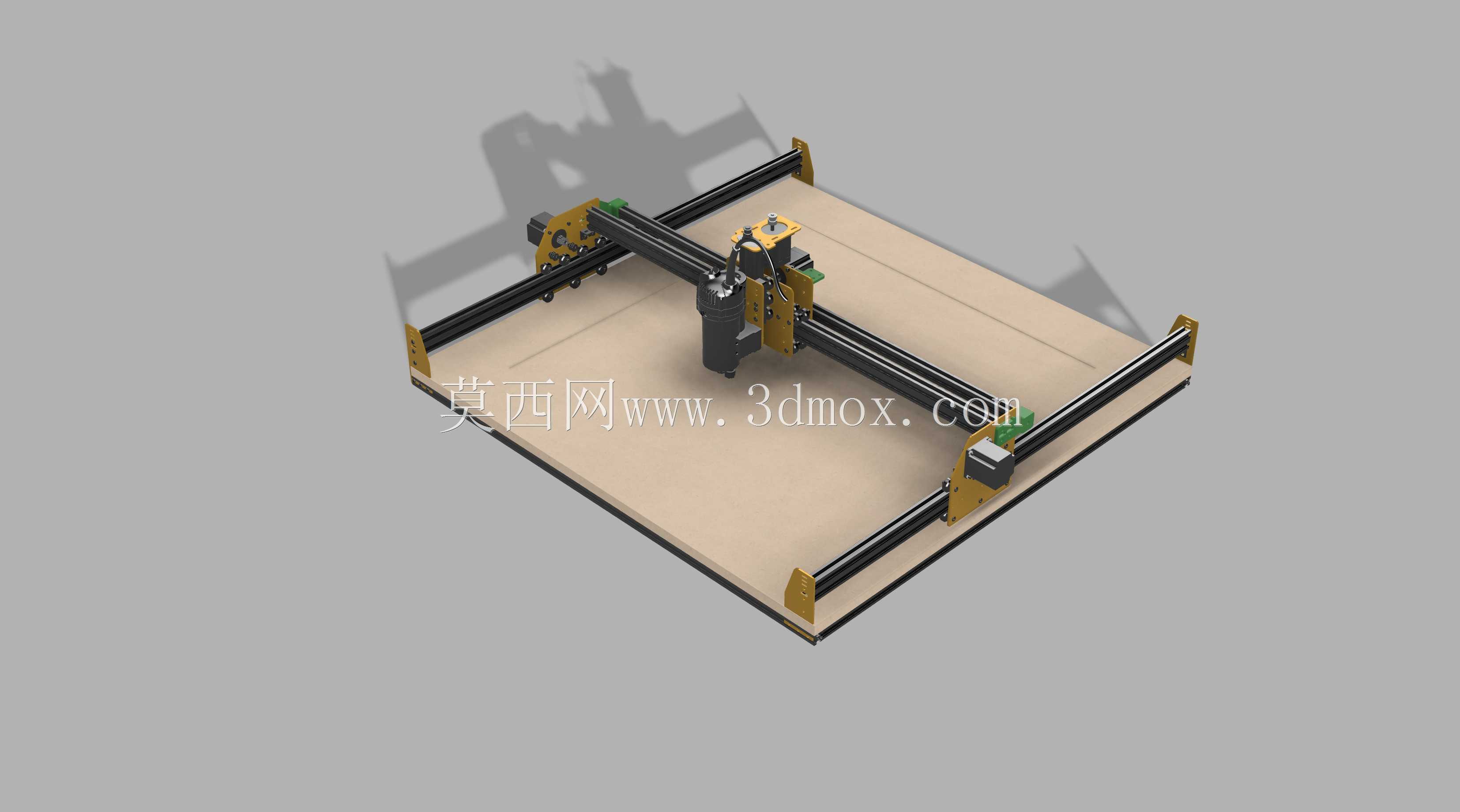

　　设备的台面采用平整的高密度板材制作，支持夹具、压块等多种工件固定方式，用户可以根据工件的形状、尺寸选择合适的固定方案，避免加工过程中工件移位导致的加工报废。在安全设计层面，设备的传动组件外侧预留了防护安装位，用户可以根据使用需求加装透明防护挡板，防止加工过程中切屑飞溅伤人，同时不影响加工过程的观察；主轴模块设置了过载保护机制，当切削负载超过设定阈值时会自动暂停加工，避免刀具断裂或者电机烧毁。从结构建模的角度来看，这款设备的三维模型完整还原了各部件的装配关系，包括导轨的安装定位、传动组件的配合间隙、主轴的安装角度、台面的固定孔位都做了精准还原，结构设计从业者可以参考这款模型的龙门布局思路，优化小型数控加工设备的空间利用率，平衡设备刚性与占地面积的矛盾；设备选型用户可以通过模型直观了解设备的结构组成，判断设备的加工行程、安装空间是否符合自身的使用需求；三维建模学习者可以参考模型的装配逻辑，学习非标设备从零件建模到整机装配的完整流程，理解传动系统、导向系统、加工执行系统的配合关系。需要注意的是，这款设备的设计定位是轻型加工场景，不适合钢材、硬质合金等高硬度材料的重切削加工，在选型和使用时需要匹配对应的加工场景，避免超出设备负载导致的部件损坏。
