桌面级DIY小型旋转工具数控雕刻设备

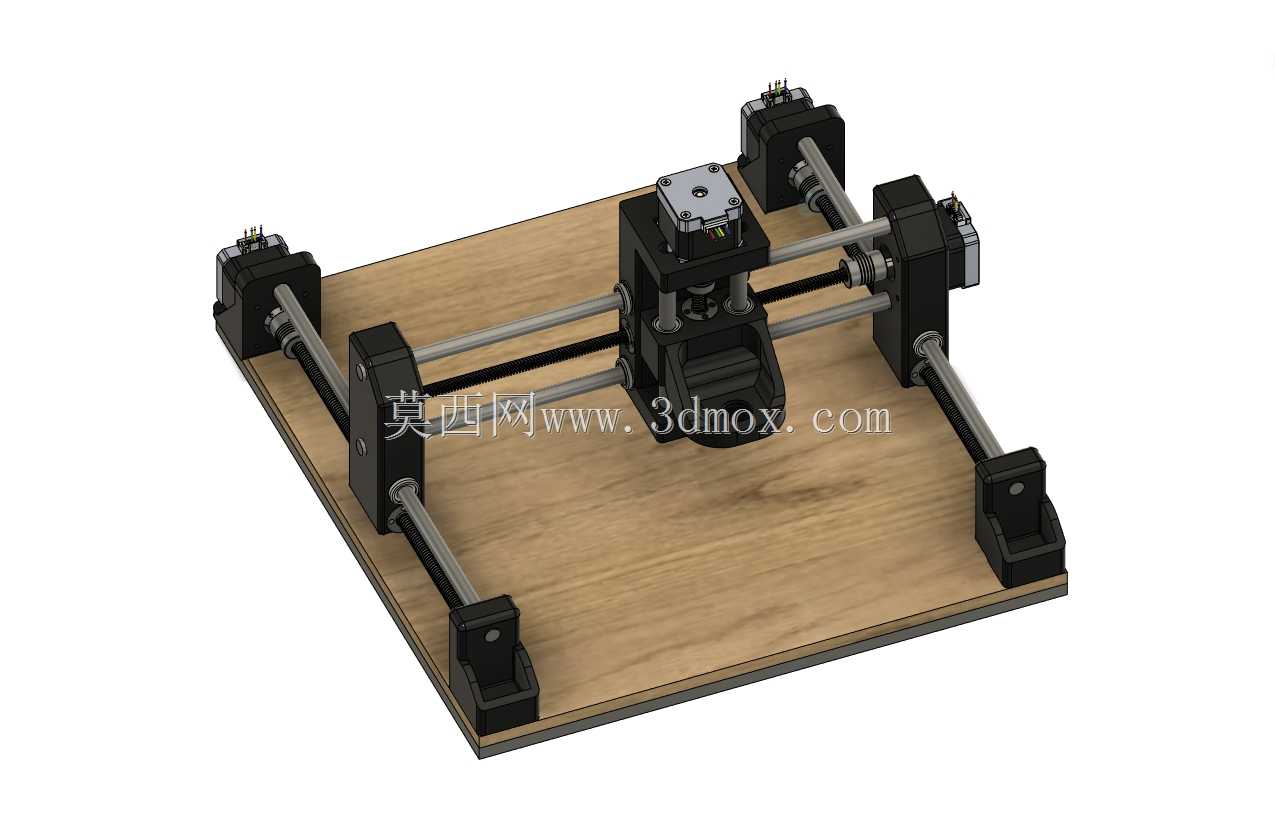

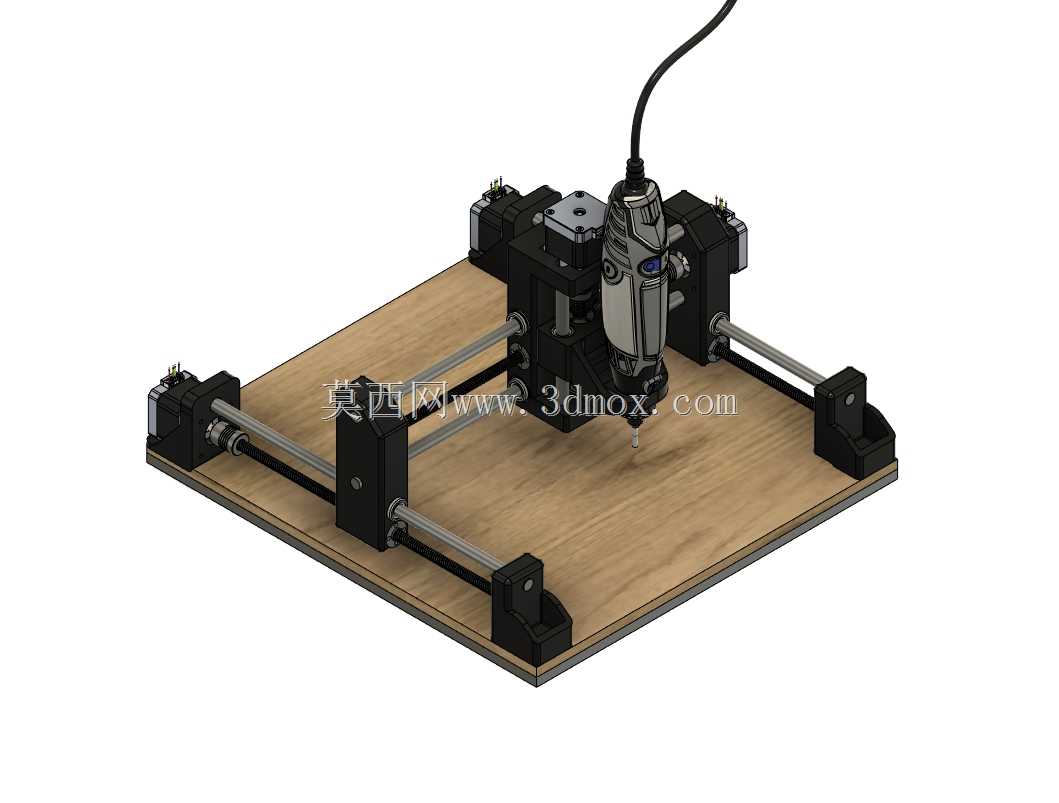

　　这款小型数控加工设备的核心设计逻辑，是围绕手持旋转工具的装夹适配展开，将原本需要手持操作的打磨、雕刻、切割动作转化为三轴联动的自动化进给，解决手工加工精度不稳定、重复定位差的痛点，尤其适合个人创客、模型爱好者的小尺寸工件加工场景。从结构布局来看，设备采用龙门式动头设计，加工台面为平整木质基板，X轴方向采用双光杆导轨支撑，两端通过黑色3D打印支撑座固定在台面上，传动配合采用低成本的丝杆传动结构，兼顾运动顺滑度与搭建成本；Y轴导轨同样采用光杆结构，搭载X轴的移动横梁实现前后方向进给，Z轴滑台直接集成旋转工具的装夹夹座，可适配标准直径的Dremel类旋转工具，装夹位置预留了电源线走线空间，避免运动过程中出现线缆拖拽干涉的问题。

　　从实际应用场景出发，这类小型设备不需要占用大型工业机床的车间空间，普通桌面即可完成安装放置，加工行程覆盖常见的模型制作、PCB雕刻、薄木板切割、软金属表面刻字、小型塑料件修型等需求，加工时旋转工具的转速可根据加工材料自行调节，设备本身的进给速度可通过配套控制参数调整，针对不同材质的加工特性匹配对应的进给量，避免出现断刀、材料烧糊的问题。设计过程中充分考虑了DIY搭建的可行性，大部分结构件可通过桌面级FDM3D打印机制作，导轨、丝杆、紧固件等均为通用标准件，不需要定制特殊加工零件，普通爱好者按照装配关系即可完成整机组装，组装过程不需要大型加工设备辅助，仅需常规内六角扳手、螺丝刀等手工工具即可完成全部装配工序。

　　在安装边界方面，设备整体底座尺寸控制在普通桌面可容纳的范围内，四周预留了操作维护空间，驱动电机安装在各轴的端部位置，不会超出底座的投影范围，Z轴的上下运动行程满足常规薄型工件的加工高度需求，装夹旋转工具后，刀具的最低点与台面之间的距离可通过Z轴限位调整，避免加工过程中刀具碰撞台面造成损坏。导轨的安装座设计有定位卡槽，组装时可快速对齐导轨的平行度，降低双轴不同步导致的运动卡顿问题，各运动副的连接位置预留了润滑间隙，长期使用时可定期添加润滑脂降低运动阻力，延长传动部件的使用寿命。

　　从功能特性来看，设备的三轴运动均采用独立步进电机驱动，可匹配通用的开源数控控制板，支持G代码导入加工，可直接对接常见的CAM软件生成的加工路径，不需要专用的控制系统支持，降低了使用门槛。加工台面为可替换设计，当台面出现过多加工划痕影响平面度时，可直接更换同尺寸的板材即可恢复加工基准，不需要整体更换设备底座。旋转工具的装夹结构采用环抱式设计，可适配不同直径的同类旋转工具，不需要更换专用夹头即可兼容多款市售手持打磨工具，拓展了设备的适配范围。针对加工过程中产生的切屑问题，设备的开放式结构方便用户自行加装吸尘装置，在加工位置附近设置吸尘口即可及时排出加工产生的木屑、塑料屑等废弃物，避免切屑堆积在导轨上影响运动精度。

　　在结构刚性设计上，考虑到设备面向轻型加工场景，没有采用厚重的金属机架结构，而是通过3D打印结构件的筋位设计提升局部刚性，在导轨固定座、电机安装座、Z轴滑台等受力位置增加了加强筋结构，平衡整机重量与结构刚性，既保证加工过程中不会出现明显的振动抖纹，又控制了整机的重量，方便用户根据需求移动设备位置。各轴的限位位置预留了物理限位开关的安装位，用户可根据自身需求加装限位开关，避免运动超程导致的机械损坏，出厂默认的结构设计已经预留了走线槽位，所有电机、限位开关的线缆均可通过结构件内部的走线槽布置，不会外露干扰运动部件。
