对开式滑动轴承支座结构建模练习

　　本次建模的对开式滑动轴承支座，是轻工输送线、小型传动设备中极为常见的支撑类零件，主要承担径向载荷的传递与轴系的定位支撑作用，在转速不高、载荷平稳的工况下应用广泛，比如小型皮带输送机的从动辊支撑、包装设备的导辊安装座、农用小型机具的传动轴支撑位都能见到这类结构的身影。这类支座的核心功能是为轴瓦提供稳定的安装基准，同时通过自身的安装结构将轴系运行产生的载荷平稳传递到设备机架上，避免轴系运行中出现径向窜动或振动超差的问题。

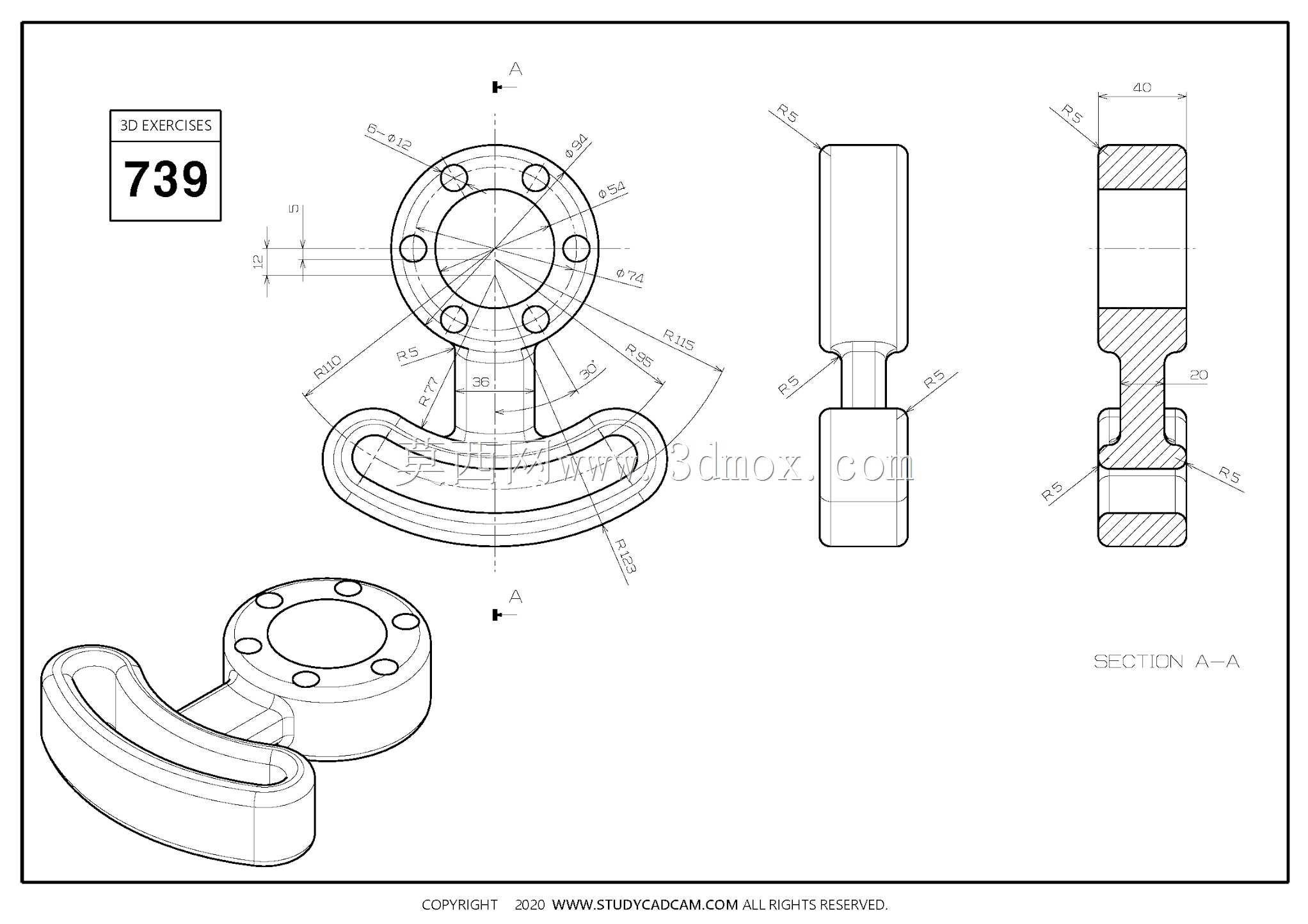

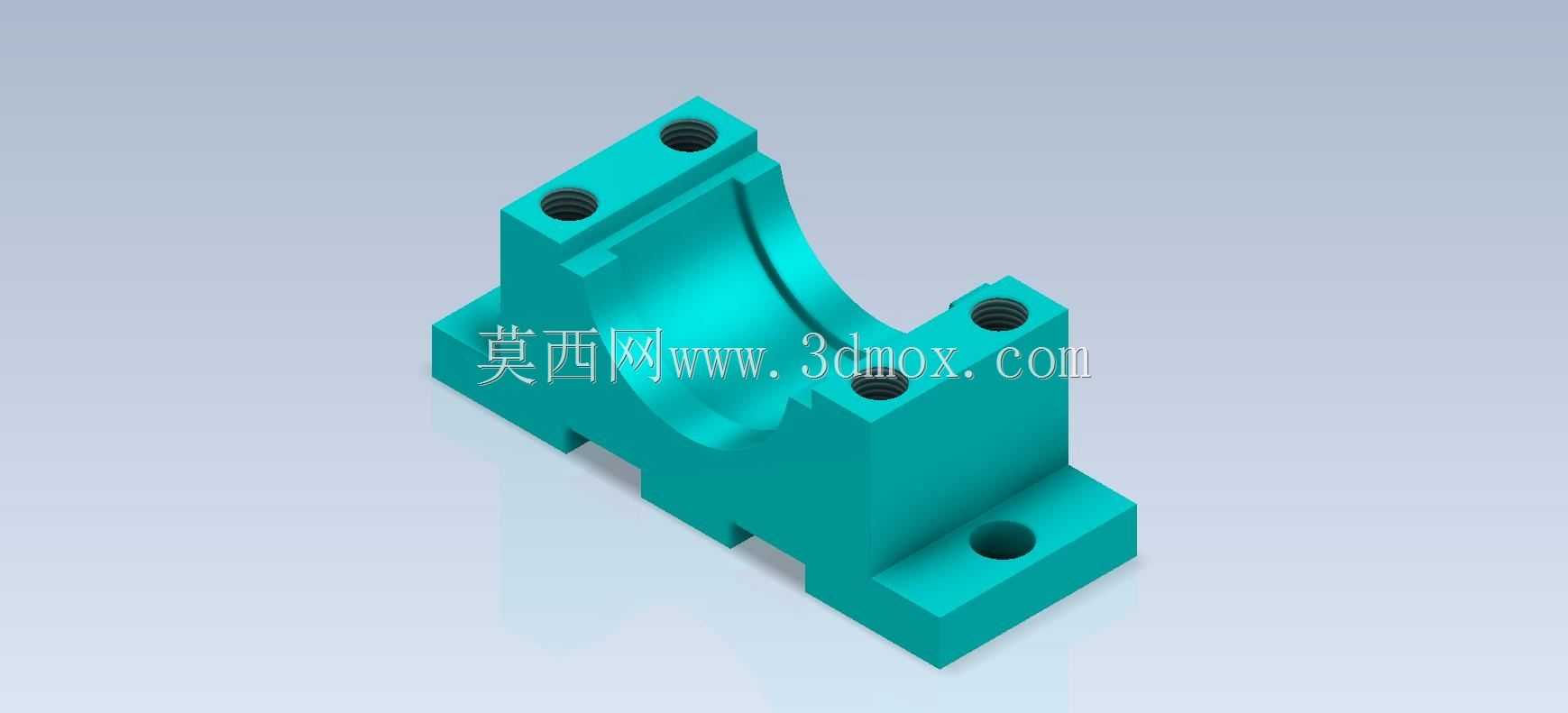

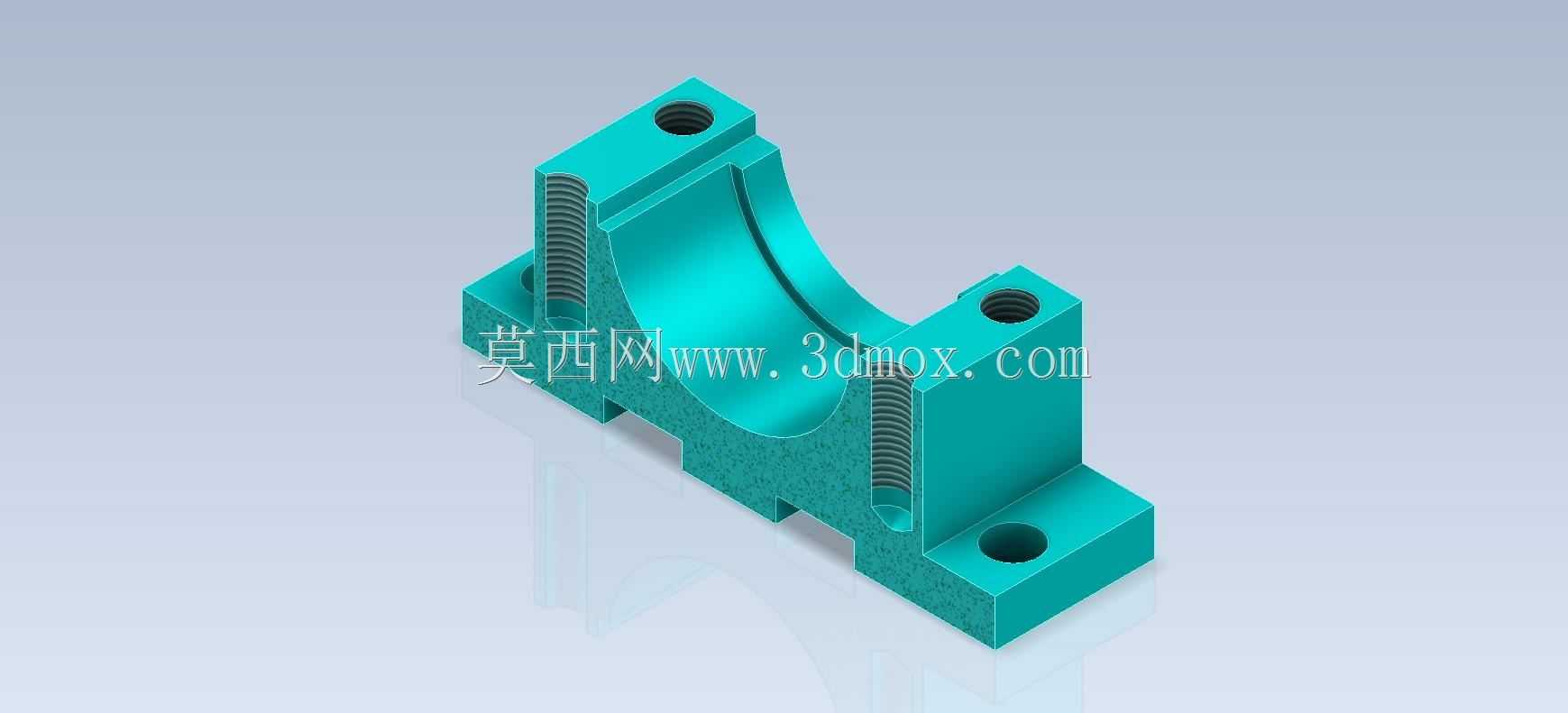

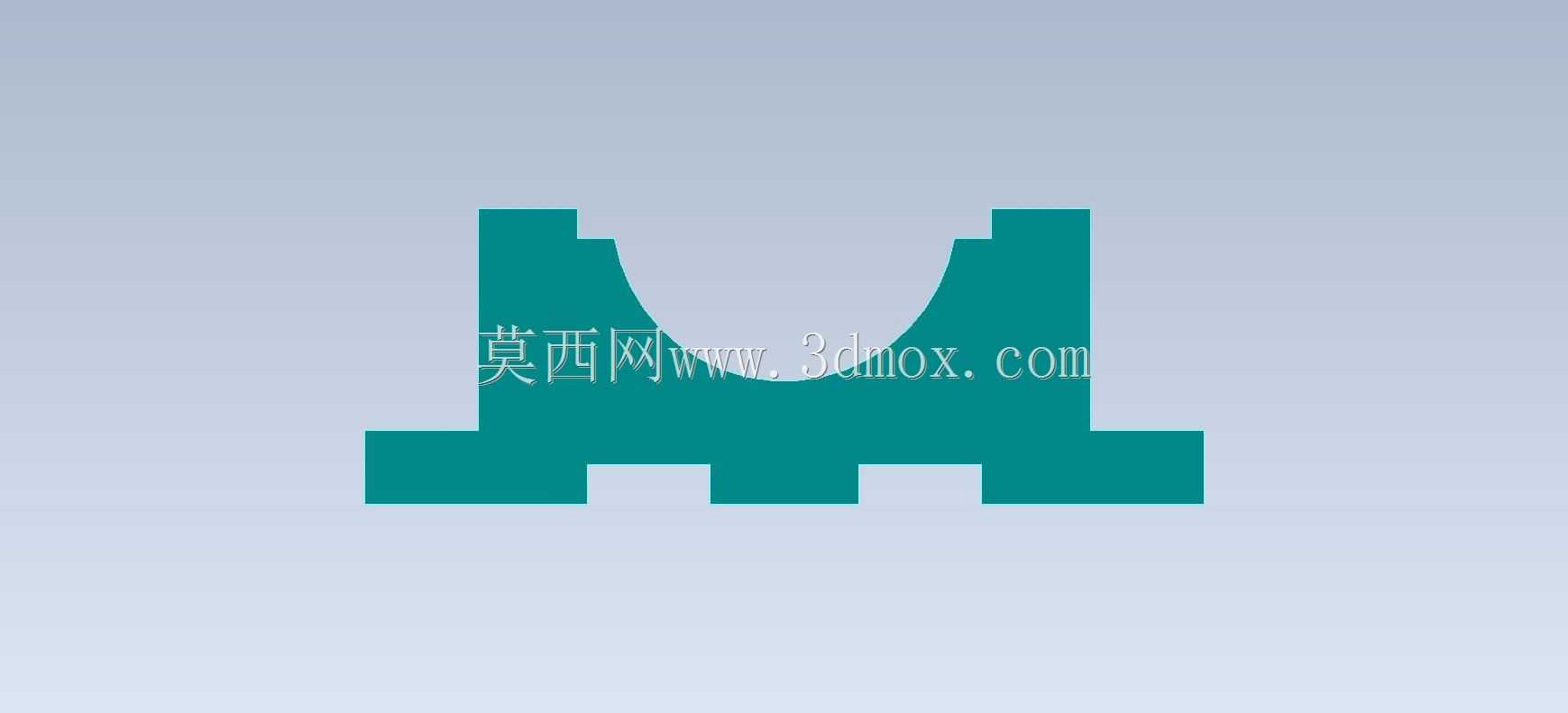

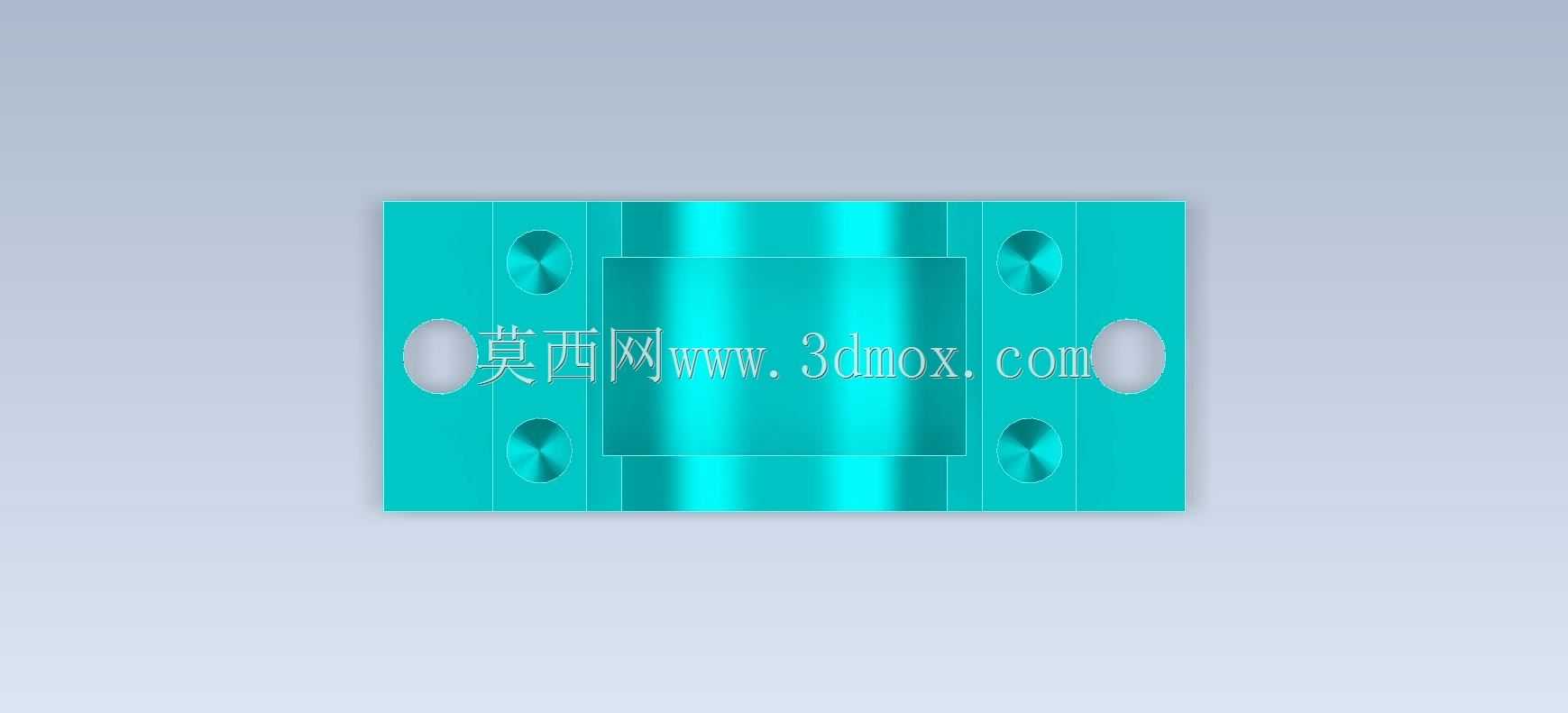

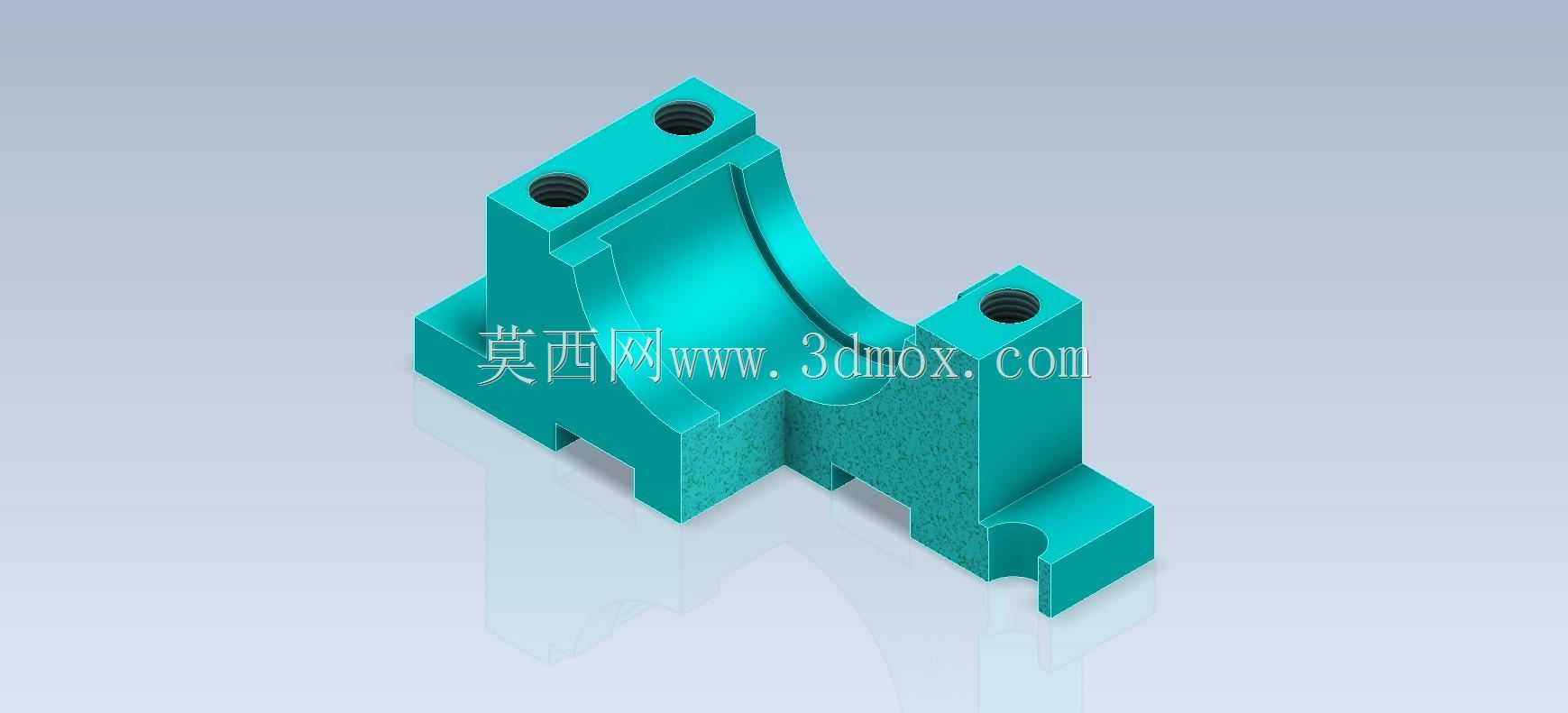

　　从结构设计逻辑来看，该支座采用分体式的下半座结构，上部的弧形内凹面是用来适配对开式轴瓦的下半部分，弧形面的曲率需要与配套轴瓦的外圆完全贴合，才能保证轴瓦安装后不会出现局部应力集中，这部分的建模精度直接影响后续轴系的运行同轴度。支座本体延伸出的四个带螺纹孔的上凸台，是用来连接轴承座上盖的，螺纹孔的位置度需要严格控制，四个孔的中心连线需要与弧形内凹面的轴线保持平行，同时孔的端面需要与螺栓轴线垂直，避免上盖安装后出现偏斜，导致轴瓦压紧力不均，出现局部烧瓦的问题。下部伸出的两个安装脚，每个安装脚上设置了一个光孔，用来穿装固定螺栓将整个支座固定在设备机架的安装面上，光孔的孔径需要比配套螺栓大1-2mm，预留一定的安装调整余量，方便安装时微调支座的位置，保证轴系的同轴度要求。

　　建模过程中需要重点把控几个关键尺寸边界：首先是弧形内凹面的直径尺寸，这个尺寸直接决定了适配轴瓦的规格，建模时需要保证内弧面的圆柱度误差控制在合理范围内，不能出现锥度或椭圆度超标的问题；其次是上凸台螺纹孔的中心高，也就是螺纹孔中心到支座底面的距离，这个尺寸决定了上盖安装后与下半座的配合间隙，直接影响轴瓦的压紧量；再者是下部安装脚的光孔中心距，这个尺寸需要和机架上的安装孔位完全匹配，否则会出现安装错位无法装配的问题；另外，支座的整体高度不能超过配套设备的安装空间上限，安装脚的厚度需要满足载荷要求，避免螺栓压紧时出现安装脚变形的问题。

　　从实际应用的角度出发，这类支座的设计还需要考虑加工工艺性，比如所有的棱边都需要做倒角处理，避免加工和装配过程中出现锐边割手的问题，同时也能减少应力集中，提升零件的抗疲劳强度。弧形内凹面的表面粗糙度需要达到相应的要求，保证与轴瓦外圆的贴合面积不低于设计要求，避免轴瓦安装后出现点接触导致的局部磨损。上凸台的螺纹孔深度需要满足螺栓的旋合长度要求，一般要保证螺栓旋入深度不小于螺纹公称直径的1.5倍，才能保证连接强度，避免运行中螺栓松动或螺纹滑牙。下部安装脚的底面需要加工平整，保证支座安装后与机架面完全贴合，避免出现悬空导致的支座受力变形。

　　在建模练习过程中，可以先从支座的底面基准开始绘制草图，拉伸生成主体的基础轮廓，然后通过切除拉伸生成弧形内凹面，再绘制上凸台和下部安装脚的轮廓，拉伸生成对应的结构，最后添加螺纹孔、安装光孔、倒角等细节特征。建模时需要注意各个特征之间的几何约束关系，比如弧形内凹面的轴线需要与支座底面平行，四个上凸台的上端面需要处于同一平面，两个安装脚的底面需要共面，这些约束是保证零件后续可制造、可装配的关键。这类零件虽然结构不算复杂，但是涵盖了机械零件设计中最基础的基准选择、特征约束、工艺性考量等知识点，非常适合作为三维建模的入门练习案例，通过练习可以掌握支撑类零件的建模思路，理解零件结构与实际功能、加工装配之间的关联，避免出现建模只看外形不考虑实际工程需求的问题。在实际设备选型中，这类支座需要根据所支撑轴的直径、运行载荷、转速等参数来确定具体的尺寸规格，安装时需要先调整好支座的位置，保证两个配对支座的内弧面轴线同轴，然后再拧紧安装螺栓，最后安装轴瓦和上盖，按照规定的扭矩拧紧上盖连接螺栓，保证轴瓦的压紧力符合设计要求，避免运行中出现轴瓦转动或轴向窜动的问题。日常维护中需要定期检查连接螺栓的紧固情况，观察支座是否出现裂纹或变形，及时更换磨损超标的轴瓦，保证设备的稳定运行。
