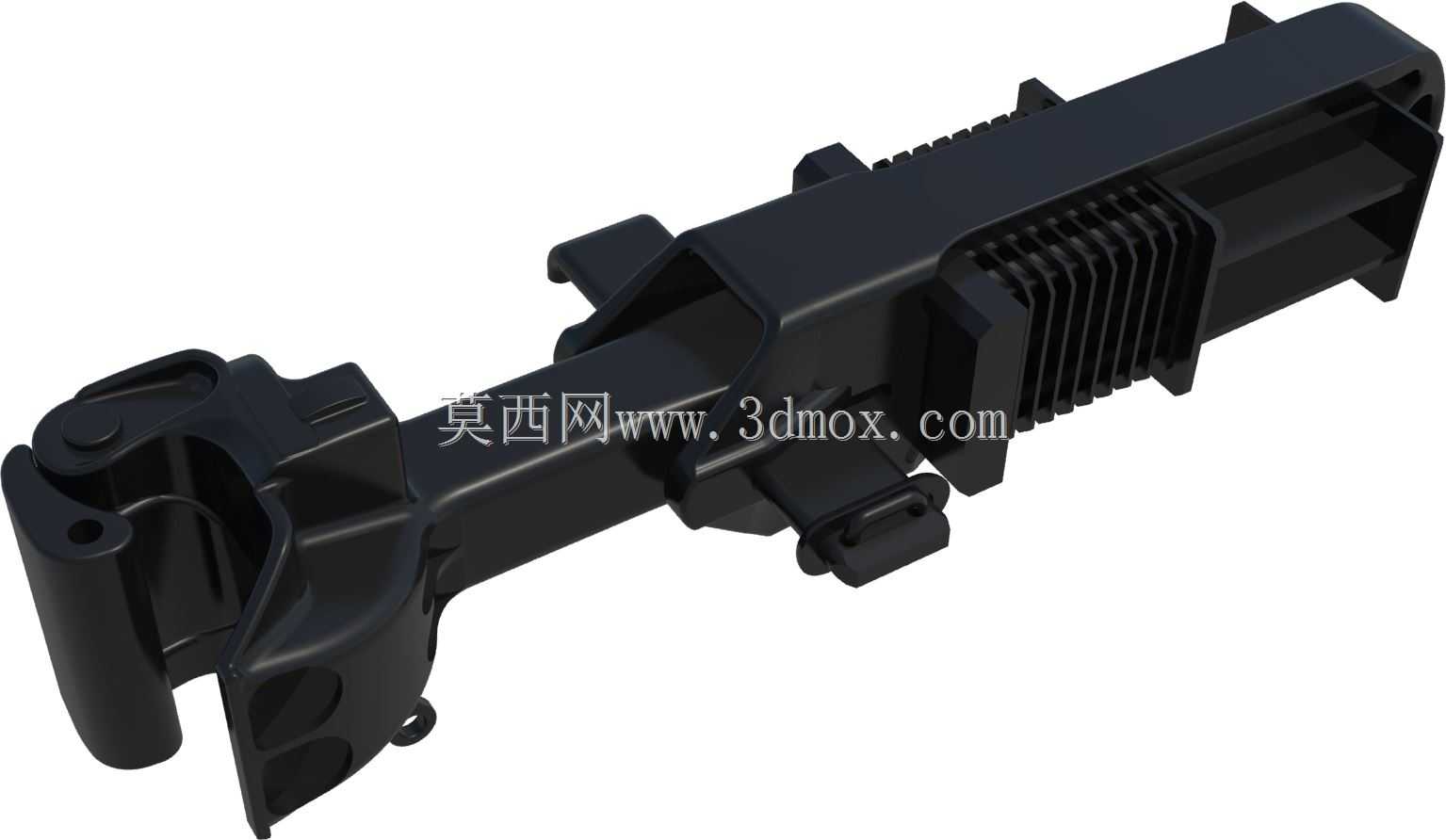

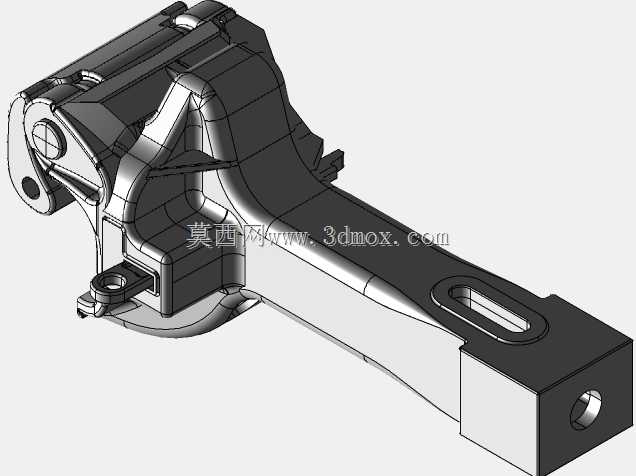

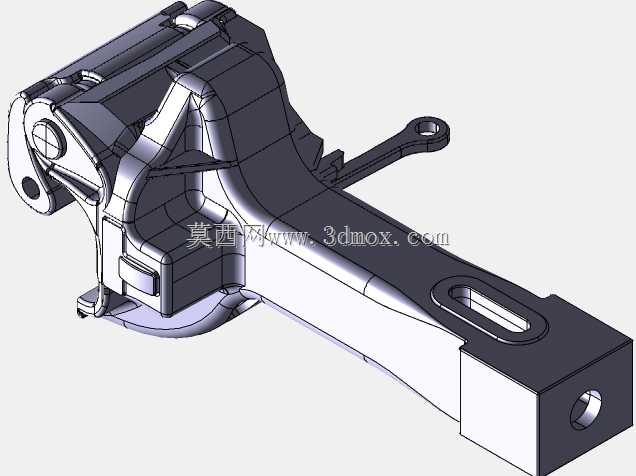

带橡胶缓冲结构的柴田式铁路自动车钩

　　在干线铁路客货车辆的编组连挂作业场景中，车钩是直接决定列车运行安全性、连挂效率的核心连接部件，本次呈现的带橡胶缓冲器的柴田式自动车钩，是适配AAR 10A轮廓标准、兼容日本国铁JNR型车钩安装规范的成熟连接结构，在普速铁路客车、货运棚车及部分特种铁路车辆上有着长期的批量应用实绩。

　　从实际使用场景来看，这类车钩主要承担两大核心功能：一是实现相邻车辆之间的可靠机械连接，传递列车运行过程中的纵向牵引力与制动力，在编组站连挂作业时无需人工介入完成对接锁止，大幅降低调车作业的人员劳动强度与安全风险；二是通过集成的橡胶缓冲组件，吸收车辆启动、制动、连挂冲击时产生的纵向冲击能量，避免刚性冲击直接传递至车体底架，保护车体结构与车载设备，提升列车运行的平稳性。

　　在结构设计思路上，这款车钩没有采用复杂的多连杆锁止机构，而是在柴田型车钩钩头结构的基础上，对钩身强度、杆部连接尺寸做了适配性优化，让整个车钩组件可以和AAR E型车钩实现完全互换，这一设计极大降低了车辆运维的配件储备成本，既有运用AAR E型车钩的车辆无需改造底架安装座，即可直接换装该型车钩。钩头的连挂面轮廓严格遵循AAR No.10A Contour标准，连挂时相邻车钩的凸锥与凹腔自动对中，锁铁在对接到位后自动落入锁止位，即便在曲线半径较小的站场线路上，也能顺利完成自动连挂，不会出现对位偏差导致的连挂失败问题。钩身中部集成的橡胶缓冲器采用多层橡胶与金属隔板硫化结合的结构，相比传统的摩擦式缓冲器，橡胶缓冲元件的阻抗特性更平缓，对小幅度的纵向振动也有较好的吸收效果，尤其适合客运车辆对运行平稳性的要求，同时橡胶元件本身具备一定的自阻尼特性，不会出现金属摩擦部件的磨耗卡滞问题，日常运维的检查频次更低。

　　从安装边界与尺寸配合来看，车钩整体沿车辆纵向布置，钩尾通过水平键与车体底架的从板座连接，水平键的作用是传递车钩与缓冲器之间的纵向载荷，同时限制车钩的横向窜动，保证车钩在车辆通过曲线时可以在水平方向做一定角度的摆动，适应线路的曲线几何偏差。钩身的安装高度、钩尾销尺寸、缓冲器的安装行程都与标准AAR E型车钩完全一致，安装时无需对车体底架的安装座进行切割、焊接改造，直接替换原有车钩组件即可完成换装，大幅降低了车辆改造的工时成本。钩头的连挂间隙控制在行业标准允许的范围内，既保证连挂时的对位容错能力，又避免间隙过大导致列车运行中产生纵向冲动。锁止机构设置了二次防脱结构，即便在运行中受到振动冲击，锁铁也不会意外抬起导致车钩分离，满足铁路车辆的安全运用要求。

　　在实际运用表现上，这款车钩的结构相比其他类型自动车钩更简单，运动部件数量少，日常运维中需要检查的磨耗点更少，橡胶缓冲元件的使用寿命可以覆盖一个厂修周期，期间无需额外的润滑维护，相比金属摩擦缓冲器减少了运维工作量。同时因为和AAR E型车钩的互换性设计，在跨制式车辆联运、车辆事故抢修等场景下，可以快速调配配件完成更换，不会因为配件规格不匹配导致车辆滞留。车钩的钩体采用低合金铸钢材质，整体强度经过校核，额定牵引载荷、破坏载荷都满足干线铁路车辆的运用要求，钩头的磨耗板采用可更换设计，长期运用后钩头连挂面出现磨耗超限的情况时，只需更换磨耗板即可恢复性能，无需整体更换钩体，进一步降低了全生命周期的使用成本。
