伸缩式支腿马达塔罗牌动力执行组件

项目分类:通用机械零部件 发布时间:2023-07-14 ID:699302
  • 伸缩式支腿马达塔罗牌动力执行组件
  • 伸缩式支腿马达塔罗牌动力执行组件

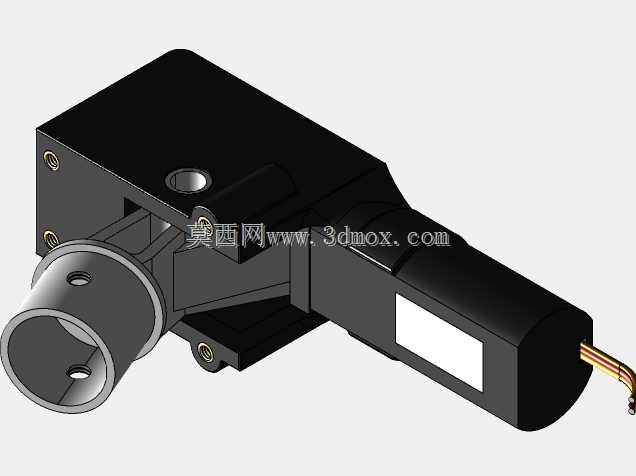

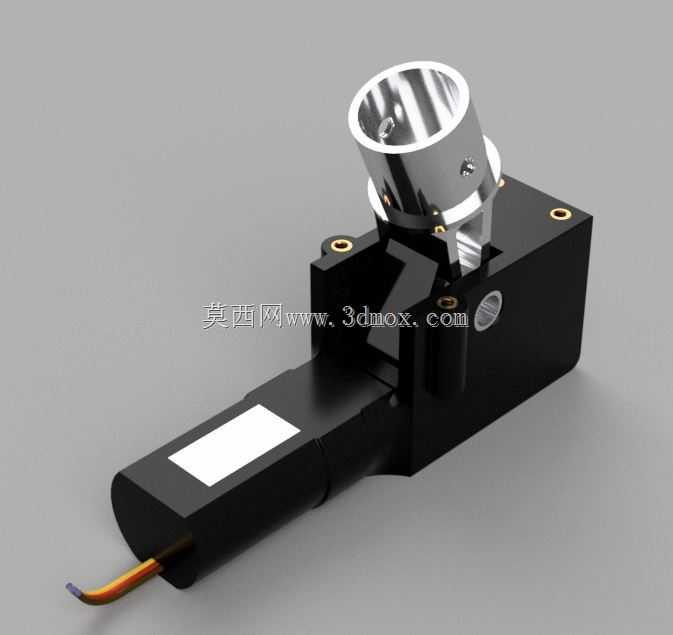

  在小型自动化设备、桌面级精密作业平台以及轻量化可伸缩支撑结构的设计场景中,支腿驱动组件的集成度、安装适配性往往决定了整套设备的空间利用率与运行稳定性。这款伸缩式支腿马达驱动组件,针对小负载高精度伸缩支撑需求设计,将动力输出、传动衔接、安装定位结构整合为一体化单元,省去了设计人员单独选型电机、匹配传动连接件、设计安装支座的重复工作量。从实际应用场景来看,这类组件可直接适配桌面级小型作业设备的可调支撑脚、小型航模/精密模型的可收放起落支撑结构、轻量化检测设备的伸缩定位支脚,也可用于小型自动化工装的伸缩压紧执行端,在有限安装空间内实现直线伸缩动作的动力输出。组件的动力端采用微型直流驱动马达布局,动力输出轴与伸缩执行端通过内置传动结构衔接,

  输出端的金属连接套筒采用精加工内孔设计,可直接与对应直径的伸缩支腿杆体配合,通过侧面的紧定螺钉实现周向与轴向固定,无需额外设计联轴器转接结构,大幅降低装配复杂度。从设计思路层面,整个组件的建模完全基于实物卡尺测绘数据完成,所有安装孔位、配合尺寸、外形边界都严格匹配实物装配关系,没有冗余的设计夸张或简化,可直接用于设备的装配干涉检查、运动仿真验证。组件主体的安装基座为矩形块状结构,基座上预留两个同轴的安装定位孔,孔位间距与孔径经过实际装配验证,可直接通过螺栓固定在设备的安装基板上,基座侧面预留的圆形标识位可用于粘贴组件规格标识或接线定义标签,方便现场装配与后期维护。动力端的出线方向沿组件轴向尾部延伸,出线位置做了圆弧过渡防护,

  避免线材在装配或运动过程中被壳体锐边割损,实际布线时可沿设备结构件的走线槽布置,不会与周边运动部件产生干涉。输出端的金属套筒采用台阶式结构设计,大直径端面与基座的安装面形成轴向定位,套筒与基座内部的传动部件配合处做了同轴度公差约束,保证伸缩动作过程中支腿杆体不会出现偏摆卡滞。组件整体的外形轮廓做了圆角过渡处理,没有尖锐的凸台或棱角,在设备内部安装时不会刮损周边的线材或其他薄壁结构件。从安装边界来看,组件的总长度、宽度、高度尺寸都控制在小型紧凑设备的安装空间允许范围内,尾部出线的弯曲半径预留了足够空间,即使在贴近设备侧壁安装的场景下,也不会出现线材过度弯折导致的接触不良问题。在实际选型使用时,设计人员可直接将该模型导入装配环境,

  匹配对应行程的伸缩支腿杆体,验证支腿全伸、全缩状态下与设备其他部件的运动间隙,也可基于该模型的安装尺寸调整设备基板的孔位布局,省去反复测绘实物、核对尺寸的环节。组件的传动部分内置在基座壳体内部,外部没有裸露的齿轮或传动杆,在多粉尘的小型作业环境中也能保持稳定运行,不会因为杂物卡入传动结构导致动作失效。输出端的金属连接套筒可适配不同材质的支腿杆体,无论是金属杆还是高强度工程塑料杆,只要外径匹配都可通过紧定螺钉牢固固定,适配不同负载等级的支撑需求。在进行运动仿真时,可基于该模型的运动行程参数设置驱动约束,模拟支腿伸缩过程中的速度、推力参数,验证整套支撑结构的动作逻辑是否符合设计要求,提前发现装配干涉、行程不足等设计问题,减少实物打样后的修改成本。对于需要快速搭建可伸缩支撑结构的设计人员来说,这类一体化驱动组件的模型可直接复用,无需从零开始绘制电机、传动件、安装座的每个细节,大幅缩短结构设计周期,把更多精力放在整套设备的功能逻辑优化上。
