出口型铁路客车16英寸直流吊扇结构设计

　　这款车载吊扇的应用场景集中在长途铁路客运车厢的顶部通风区域，适配出口型客车的内饰安装标准，区别于国内常规车型的护罩中盖结构，专门针对海外车辆的内饰匹配要求做了结构调整，主要作用是在车厢密闭运行过程中，驱动客室内部空气循环流动，避免局部区域空气滞留，配合车厢空调系统实现均匀的体感送风，在空调负荷较低的春秋季节，也可单独开启实现客室通风，降低整车辅助功耗。

　　从功能特性来看，该吊扇采用直流24V供电制式，完全匹配铁路客车的车载直流供电回路，不需要额外加装逆变转换模块，额定运行转速1350rpm，低档位运行转速可降至6rpm，能够覆盖从强风循环到微风静音的多档位送风需求，额定功耗41W，长时间运行也不会给车载供电系统带来额外负荷，整机近似重量7kg，安装后对车顶结构的静载荷要求较低，不会超出客车车顶内饰龙骨的承载阈值。扇叶采用大弦宽曲面设计，送风覆盖范围能够达到直径3米的圆形区域，单台风扇即可覆盖6个标准乘客座椅的送风范围，在普通硬座客室中，每间隔2.8米布置一台即可满足整节车厢的通风需求。

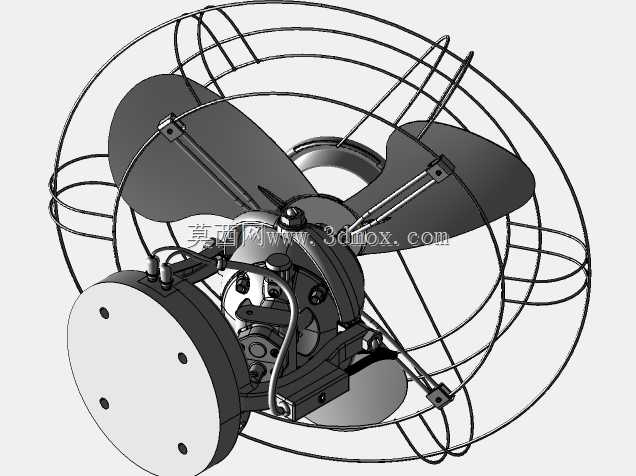

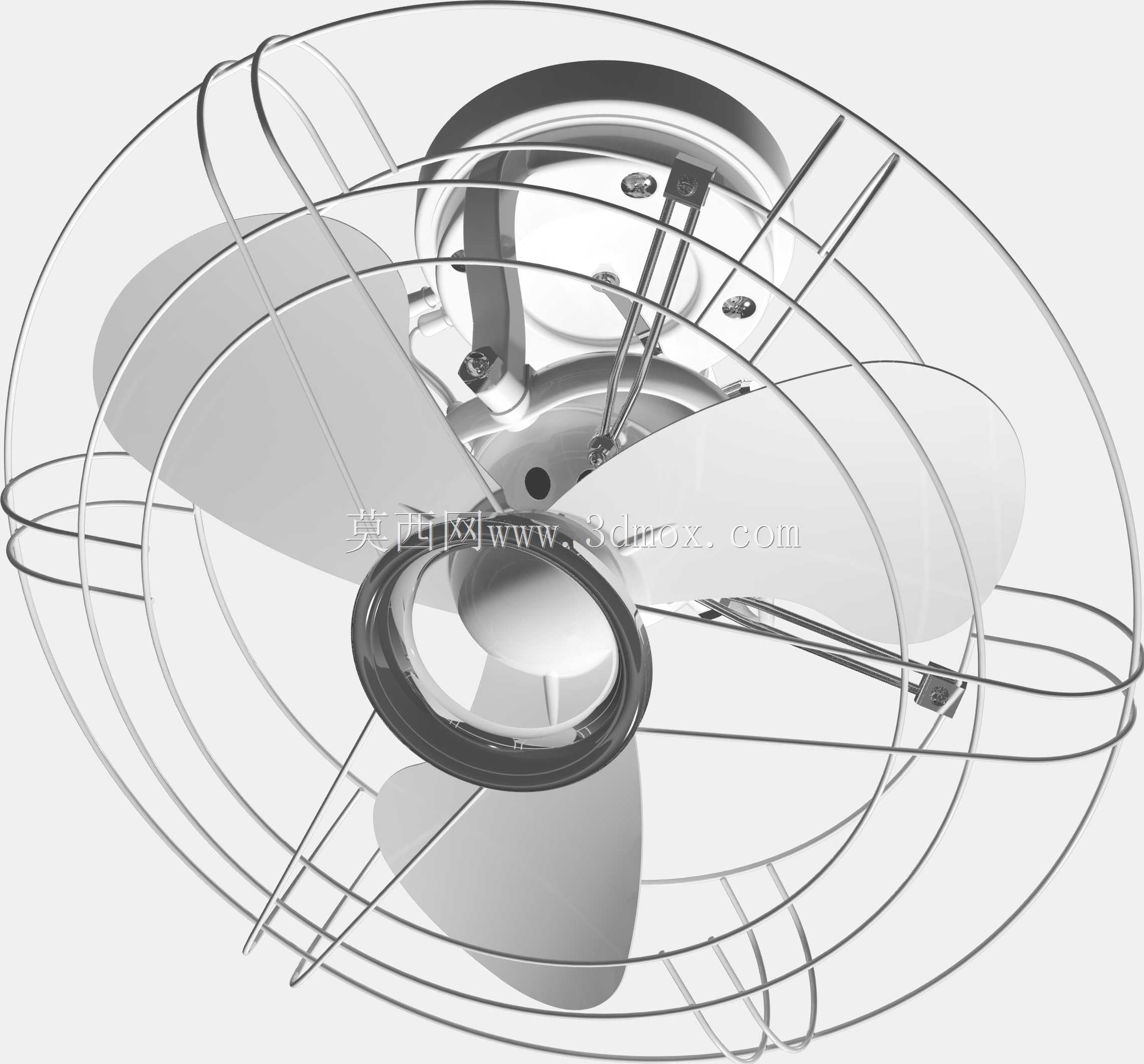

　　设计思路上，该模型仅还原可见装配结构，省略了内部绕组、控制电路板等不可见的内置部件，方便结构设计人员直接调用做车厢内饰的装配干涉检查。护罩采用双层环形钢丝焊接结构，钢丝直径经过匹配计算，既能够满足乘客肢体误触的防护要求，又不会产生过大的风阻损耗，护罩中盖的安装接口采用海外车型通用的三孔固定位，和国内常用的四孔安装位做了明确区分，避免装配过程中出现孔位不匹配的问题。扇叶与电机输出轴的连接采用防松卡扣加锁紧螺钉的双重固定结构，能够承受车辆运行过程中的持续振动，不会出现长期运行后扇叶松动移位的问题，所有外露的金属部件都做了哑光灰色饰面处理，色值匹配Munsell N8标准，和海外客车的内饰顶板色调保持一致，不会在车厢内部产生突兀的视觉反差。

　　外形尺寸与安装边界方面，吊扇整体直径为16英寸，也就是406mm，整体吊装高度控制在180mm以内，安装后距离车厢内饰顶板的间隙预留25mm，既能够保证风扇背部的进风空间，又不会过多占用客室的顶部垂直净空，避免身高较高的乘客在过道行走时碰到护罩。安装底座采用圆形法兰结构，固定孔位分布在直径120mm的圆周上，适配车顶龙骨的标准安装间距，接线端子从底座侧面引出，可直接接入车厢顶部的预制布线槽，不需要额外做走线弯折。护罩的最外圈采用卷边处理，没有尖锐的外露切口，即使车辆运行中出现大幅晃动，乘客误触也不会产生划伤风险。扇叶与护罩内壁的径向间隙均匀控制在12mm，运行过程中不会出现扇叶擦碰护罩的异响问题，所有转动部件的动平衡等级按照G6.3标准设计，高速运行时的振动幅度控制在0.2mm以内，不会带动车顶内饰板产生共振噪音。

　　在实际选型匹配过程中，设计人员可以直接调用该模型做车厢内饰的布局排布，核对安装位置与车顶照明灯具、空调出风口、信息显示屏等部件的间距，避免出现安装干涉。该吊扇的安装结构不需要对车顶做额外的开孔改造，可直接适配现有出口车型的车顶预留安装位，替换原有老旧通风部件时也不需要调整周边结构，能够大幅缩短内饰装配的调整周期。扇叶的曲面造型经过送风效率优化，相同转速下的送风量比普通民用吊扇高出15%左右，同时运行噪音控制在52分贝以内，不会对客室内的乘客交谈、广播播报产生明显干扰。护罩的表面处理采用静电喷塑工艺，耐候性能够适应不同区域的温湿度变化，即使在高温高湿的运行环境下，也不会出现表层脱落、锈蚀的问题，适配长距离跨境运输的车辆使用需求。
