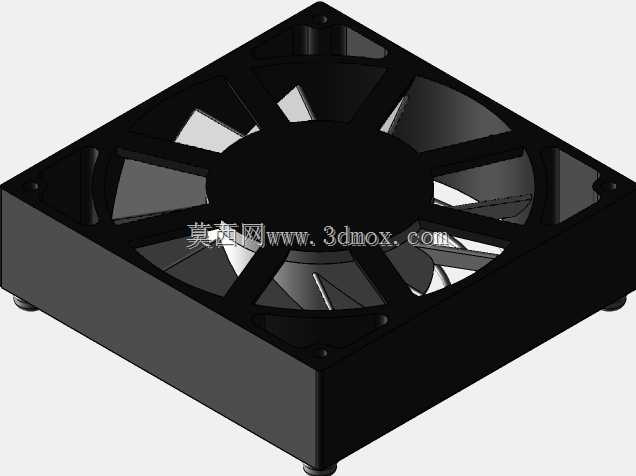

92毫米规格电子设备轴流散热风扇结构

　　在各类工业控制板卡、嵌入式计算设备、通讯机柜、大功率电源模块的热设计环节，风冷散热始终是成本可控、可靠性表现最优的散热方案选择，而92毫米规格的轴流风扇，正是这类场景里适配性极强的一款通风散热组件。不同于消费级桌面小尺寸风扇的轻量化设计，这款面向电子设备的散热风扇在结构设计阶段就优先考虑了长期连续运行的结构稳定性，扇叶采用等距后掠式翼型设计，在保证额定转速下风量输出的同时，能有效切割气流降低旋转过程中的紊流噪音，避免风扇运行时的振动传递到设备壳体引发共振异响。从安装边界来看，这款风扇的外框采用标准方形切角设计，安装孔位完全匹配行业通用的92mm风扇安装间距，安装孔内嵌金属衬套，避免长期螺丝锁附后塑料框体出现应力开裂，

　　框体厚度控制在常规25mm规格区间，既可以适配设备侧壁的嵌入式安装位，也能配合散热鳍片组组成强迫风冷散热模组，不需要额外定制转接支架就能直接替换同规格的现有风扇产品。在实际功能设计上，风扇的电机部分采用内转子结构，轴承位预留了双轴承安装空间，可根据设备的运行寿命要求选配含油轴承或者双滚珠轴承，电机驱动电路的安装位设置在扇框中心的电机仓内，走线从框体侧边的出线槽引出，不会干涉扇叶的旋转路径，也避免了线材长期受气流吹拂出现磨损破皮的风险。扇框的进风侧设计了导流格栅结构，能对进入扇叶的气流做初步整流，降低进风侧的气流阻力，出风侧则做了平滑的圆弧过渡，减少气流吹出时的沿程阻力损失，提升有效送风距离。在不同的应用场景下，

　　这款风扇可以根据设备的散热需求调整转速参数，低转速档位适配对噪音敏感的办公类电子设备，高转速档位则适配密闭机柜、大功率工业电源这类热流密度较高的场景，结构设计上预留了 PWM 调速引脚的安装位，可直接对接设备主板的温控调速接口，根据设备内部的实时温度动态调整风扇转速，平衡散热效果与运行噪音。从结构建模的细节来看，扇叶与转子部分的配合公差做了严格的间隙控制，扇叶旋转时与外框内壁的间隙控制在1mm以内，既避免了加工装配误差导致扇叶擦框，也能减少间隙处的气流回流损失，提升风扇的整体运行效率。外框的四个边角做了减震胶垫的安装槽位，安装时可以配套橡胶减震垫，进一步降低风扇运行时的振动传递到设备本体，对于精密测量类电子设备、

　　音频处理类设备这类对振动敏感的场景，这个结构细节能有效避免风扇振动影响设备的正常工作。在做设备结构堆叠设计时，这款92mm风扇的占用空间非常规整，不会出现异形结构挤占设备内部走线空间或者板卡安装位的问题，设计人员在做整机热仿真时，可以直接调用该结构模型导入仿真软件，准确模拟风扇的风阻、风量参数，提前验证整机散热方案的可行性，减少后期样机测试阶段的方案调整工作量。不同于大尺寸工业排风扇的设计逻辑，电子设备用风扇对尺寸精度、运行可靠性、安装适配性的要求更高，这款风扇的结构设计完全覆盖了电子设备风冷散热的核心需求，从安装孔位的公差配合，到扇叶的气动外形，再到电机仓的结构防护，都遵循电子设备散热组件的通用设计规范，既可以作为独立散热组件直接安装在设备通风位，也可以和铝挤散热鳍片、热管散热模组配合组成更高散热能力的散热单元，适配从消费电子到工业控制设备的多类风冷散热场景。
