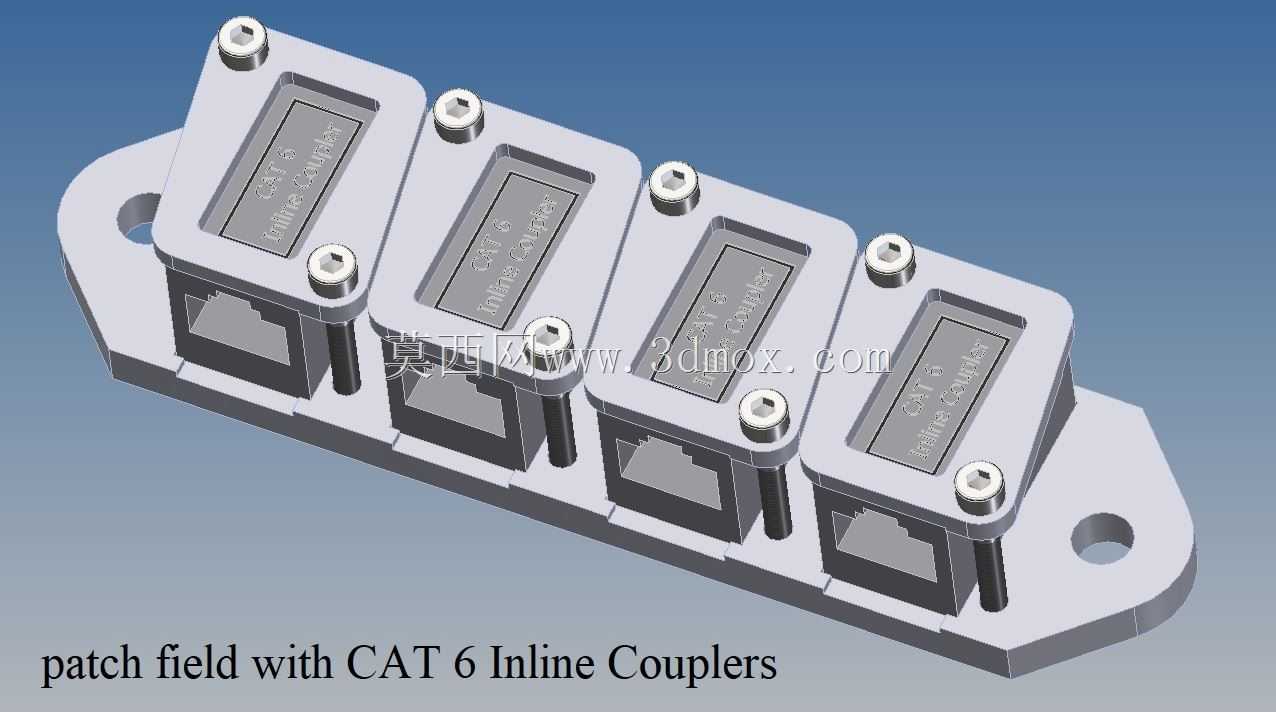

壁挂式CAT6内联耦合器四路接线面板

　　在综合布线工程的墙面点位部署场景中，这类集成四路CAT6内联耦合器的接线结构，主要解决弱电井、设备间墙面千兆网络点位的快速端接需求，省去现场打线的繁琐工序，适配六类非屏蔽链路的传输性能要求，可直接匹配标准RJ45水晶头的插拔连接，降低现场施工的端接不良率。

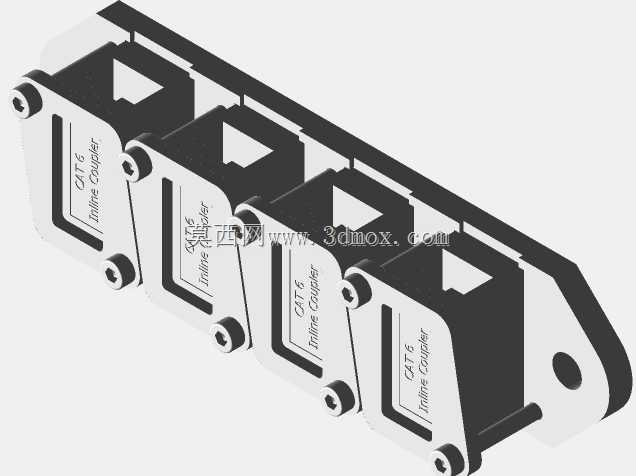

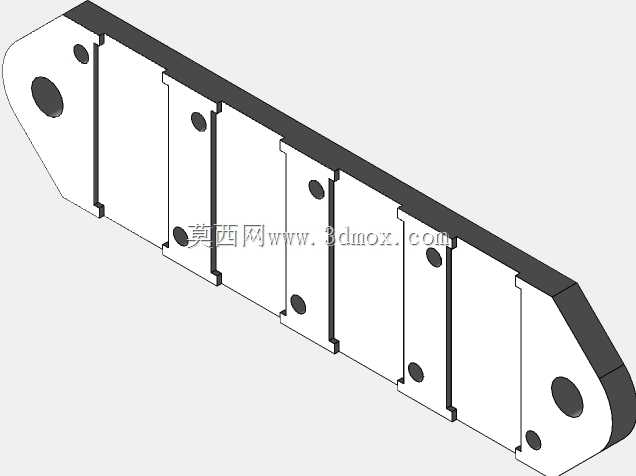

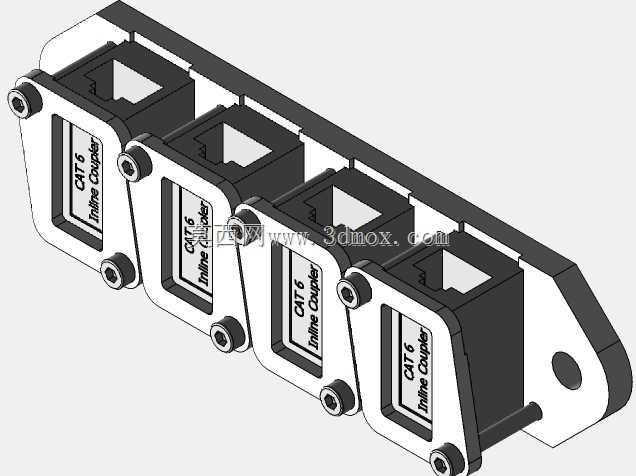

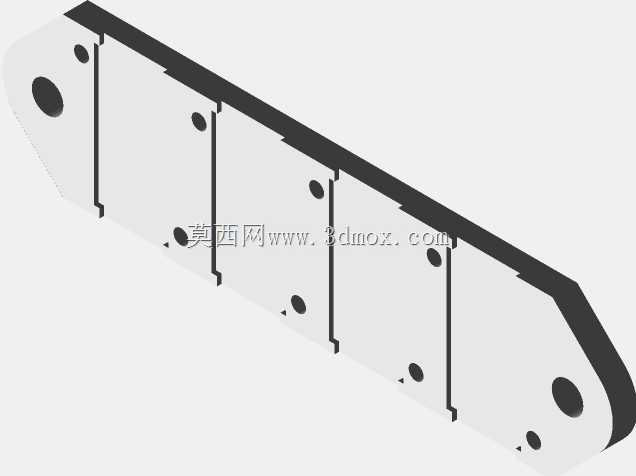

　　从结构设计逻辑来看，整体采用一体化安装底板承载四个独立的耦合器固定座，每个固定座通过两颗M2.5规格的盘头螺丝将CAT6耦合器锁紧在底板上，耦合器两端分别朝向面板外侧与内侧，外侧接口用于外部跳线的插拔连接，内侧接口用于机柜侧或水平布线侧的预制跳线对接，无需在面板后侧预留过多打线操作空间，对弱电箱、墙面暗盒的深度要求更低。安装底板两端设计有带沉台的安装孔，沉台深度刚好覆盖盘头安装螺丝的头部高度，安装后螺丝头不会突出底板表面，避免与墙面安装面产生干涉，两个安装孔的中心距适配标准86型暗盒的孔位间距，也可根据现场需求直接通过膨胀螺丝固定在墙面、设备机架侧板等平整安装面上，安装适配性较强。

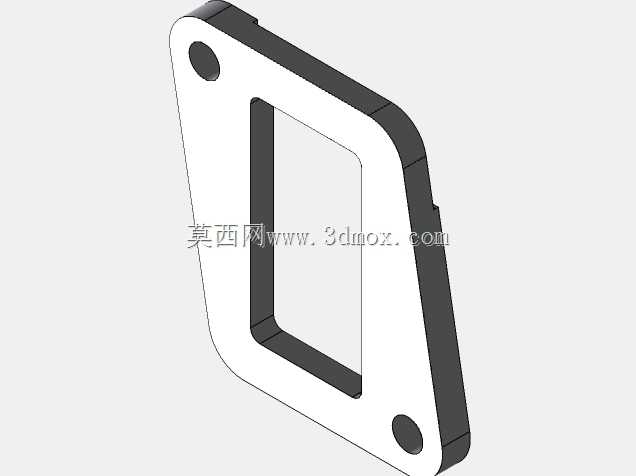

　　功能特性上，每个耦合器独立固定的结构可避免单路插拔时的作用力传导至相邻接口，减少长期使用后相邻接口出现松动、接触不良的概率；耦合器与固定座之间设计有定位卡槽，装配时耦合器可直接卡入卡槽预定位，再锁付螺丝即可完成装配，装配过程无需额外治具定位，批量组装效率更高。底板边缘做了R2圆角过渡处理，没有尖锐棱角，安装和后期维护时不会划伤施工人员的手部，也避免对跳线外皮产生割损风险。

　　从安装边界尺寸来看，整体底板长度控制在120mm以内，宽度为38mm，整体厚度（含耦合器突出高度）为22mm，安装时仅需在安装面预留130mm*45mm的平面区域即可完成固定，后侧预留30mm的走线空间即可满足内侧跳线的弯曲半径要求，适配六类网线最小弯曲半径的规范要求，不会因为弯折过度导致链路传输性能下降。四个接口的中心间距为20mm，足够容纳常规RJ45水晶头的插拔操作，即使带屏蔽壳的水晶头也不会出现相邻接口干涉无法插拔的问题。

　　实际工程应用中，这类结构除了用于常规办公区域的墙面网络点位，也可部署在工业控制柜内部，作为柜内工控设备、网络交换机的外部扩展接口，将柜内的网络链路延伸至柜外，无需打开柜门即可完成网络调试、设备连接操作，减少柜门开启带来的防尘、防护等级下降问题。设计时耦合器固定座的高度做了统一公差控制，四个接口的端面平面度公差控制在0.2mm以内，安装后面板整体外观整齐，不会出现接口高低错落的问题，同时接口端面与底板安装面的平行度公差控制在0.15mm以内，保证水晶头插拔时受力均匀，长期插拔后耦合器不会出现歪斜。

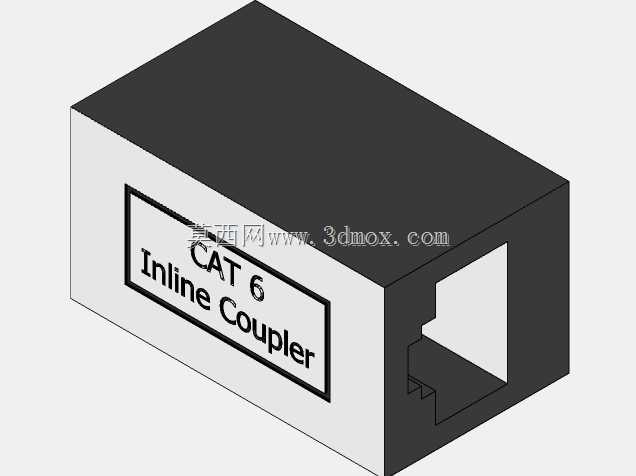

　　材质选择上，安装底板采用硬质ABS或压铸铝合金材质，ABS材质版本适用于常规办公商用场景，成本更低、绝缘性能好；压铸铝合金版本适用于工业场景，抗冲击性能更强，可适配更复杂的使用环境。固定螺丝采用不锈钢材质，避免长期使用后出现锈蚀，导致后期维护时无法拆卸。耦合器本身采用标准六类非屏蔽耦合器，传输带宽满足250MHz要求，支持千兆以太网的传输速率，链路插入损耗、回波损耗等参数符合TIA/EIA-568-C.2的六类链路标准，可稳定支持千兆网络的长距离传输。

　　在布线施工时，这类预集成耦合器的接线面板可大幅缩短施工周期，传统打线型面板需要现场将每根线芯按照线序压入IDC卡接端子，单口端接时间约3-5分钟，四口面板端接需要12-20分钟，而采用这种集成耦合器的面板，仅需要将预制好水晶头的跳线插入内侧接口即可完成端接，单块面板的端接时间可缩短至1分钟以内，大幅降低人工成本，同时预制跳线的端接一致性更好，相比现场打线的链路性能更稳定，减少后期链路故障的排查概率。
