适配越野摩托车的520规格KTM后链轮设计

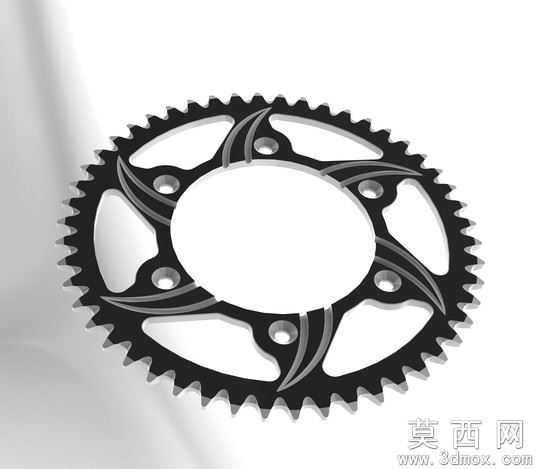

本作品为适配越野摩托车使用的520规格后传动链轮三维建模作品，建模过程围绕越野摩托传动场景的实际使用需求展开，首先基于链传动的啮合标准确定齿形参数，严格匹配520规格链条的节距、滚子直径参数，保证齿廓曲线符合链传动的啮合要求，避免使用过程中出现跳齿、咬链、异常磨损的问题。建模时先绘制链轮的分度圆、齿顶圆、齿根圆基准，通过参数化绘制单个齿廓后进行圆周阵列，保证所有轮齿的尺寸精度完全一致，齿形边缘做了微小的倒角处理，既可以减少链条啮合时的刚性冲击，也能降低加工过程中的应力集中风险。链轮的主体结构采用五辐星形支撑设计，辐条造型做了流线型的弧度优化，在保证整体结构强度的前提下尽可能去除非受力区域的多余材料，有效降低链轮自身重量，适配越野摩托轻量化的改装需求，中心安装区域设置了六个均匀分布的安装孔，孔位参数严格匹配KTM50T车型的后轮毂安装尺寸，每个安装孔周边都做了加厚的凸台结构，提升安装位置的结构强度，避免大扭矩传动时安装孔出现变形开裂的问题。材质渲染上模拟了越野改装链轮常用的高强度合金钢材质效果，主体齿圈部分做了哑光黑色的硬质氧化层质感表现，辐条表面添加了细微的切削纹理，还原金属机加工后的真实质感，中心安装孔的内壁做了金属亮面的效果处理，区分不同加工面的工艺差异。整体建模过程兼顾了结构实用性与外观设计感，既保证链轮的传动功能符合机械设计标准，也通过辐条的流线造型提升了零件的视觉表现力，可用于越野摩托改装方案的效果展示、传动系统的装配模拟以及后续的加工生产参考。
