斯图尔特HG108燃油液位计三维建模作品

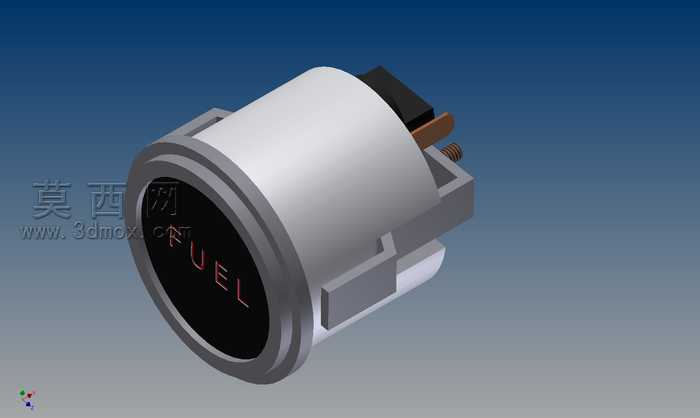

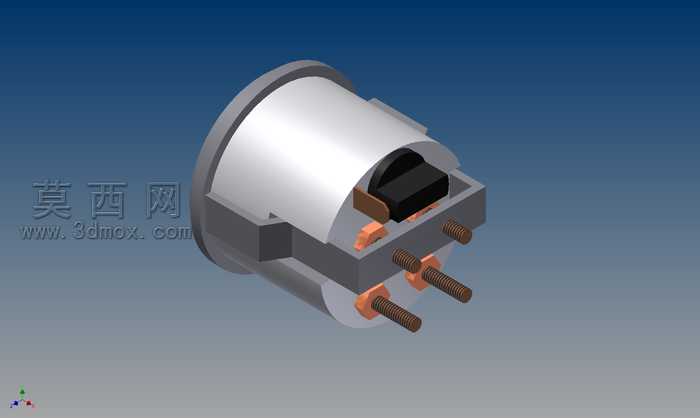

本作品为斯图尔特-史蒂文斯MPN:HG108型号燃油液位计的三维参数化建模成果，建模过程严格参照实物测绘尺寸与产品规格参数完成，完整还原了该款燃油液位计的全部结构细节。建模初期先梳理产品的装配层级，将整体结构拆分为圆形显示表头、金属外壳主体、侧装固定基座、接线接触终端、内置保险丝盖五大核心模块，逐一完成单个零件的特征建模。表头部分采用旋转凸台特征生成环形金属包边，正面的FUEL标识采用包覆特征实现凹陷刻字效果，黑色显示面板赋予哑光磨砂塑料材质，还原真实仪表的视觉质感；主体外壳采用拉伸与倒角组合特征构建圆柱形腔体，外壳表面做亚光银灰色金属材质处理，模拟车用仪表外壳的镀锌金属质感，边缘处做0.5mm圆角过渡，避免生硬棱角，还原真实冲压外壳的工艺特征。侧装固定基座采用拉伸切除特征构建安装卡槽与定位孔位，基座侧面预留的接线端子结构单独建模，铜质接线端赋予红铜金属材质，黑色绝缘块赋予硬质橡胶材质，区分不同部件的材质属性。内置的保险丝盖结构做隐藏式装配设计，可通过配合约束实现拆装动画演示，还原产品的实际装配逻辑。渲染阶段采用渐变蓝灰色背景，打光采用三点布光方案，主光源从左上方45度投射，突出金属外壳的光影层次，辅助光源补全暗部细节，避免结构阴影过深丢失细节，背光源勾勒产品轮廓，让整体模型在背景中更具立体感。材质参数调试阶段，针对金属部件调整反射率与粗糙度参数，模拟真实车用金属部件的半哑光质感，塑料部件调整漫反射参数，避免过度反光造成的失真。整个建模过程遵循自上而下的设计思路，先确定整体安装尺寸与接口规格，再细化内部零件的配合公差，所有安装孔位、卡槽结构均符合车用仪表的通用安装标准，可直接用于虚拟装配验证、产品展示或者教学演示使用，完整呈现了这款带固定器、接触终端与保险丝盖的燃油液位计的全部结构特征。
