内燃机动力系统活塞三维结构设计作品

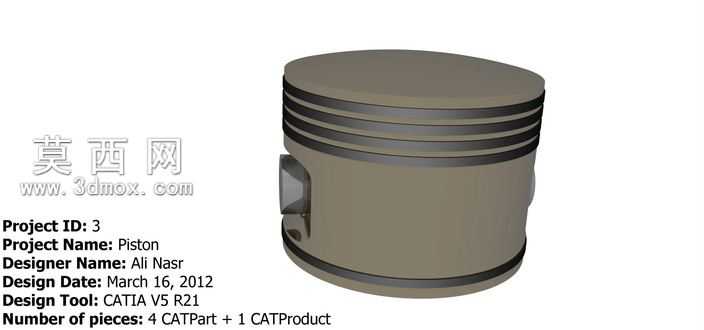

本作品为内燃机核心往复运动部件活塞的三维参数化设计成果，建模阶段依托CATIA V5 R21平台完成全特征构建，整体采用自顶向下的设计逻辑，先确立活塞的轴向总高、外径基准尺寸，匹配对应缸径的设计公差要求，再逐步拆分各功能区域的结构特征。模型顶部为平整的燃烧室承接端面，边缘做了微小的圆角过渡处理，避免应力集中；头部区域设计了多道平行的环槽结构，每道环槽的宽度、深度、槽间间距都严格参照内燃机活塞的通用设计规范，可适配对应规格的气环与油环安装，环槽侧壁的粗糙度特征通过材质纹理映射实现还原，清晰呈现机加工后的表面质感。裙部区域为活塞的导向承载部分，整体呈微椭圆的柱面结构，建模时通过曲面扫掠、布尔运算完成实体修剪，侧面预留的活塞销座孔采用同轴度约束完成定位，销座与裙部的过渡区域做了加厚加强筋处理，可模拟实际工作中承受交变载荷的结构强度。渲染阶段采用哑光金属材质模拟活塞的铸铝基体质感，环槽区域搭配深灰色金属材质还原活塞环的装配效果，整体光影采用柔和的侧上方打光，清晰呈现各道环槽的层级结构、销座的轮廓细节以及裙部的曲面过渡，无多余的夸张特效，完全还原工业零部件的真实视觉效果。设计过程中充分考虑活塞的实际工作场景，各结构的比例、壁厚、过渡圆角都经过参数化校验，既保证模型的外观还原度，也预留了后续装配仿真、运动模拟的结构基础，可直接用于动力系统原理演示、零部件结构教学、装配干涉检查等场景，整体模型特征完整无缺失，各部分结构的拓扑关系清晰，无破面、重叠面等建模缺陷，能够完整呈现活塞从顶部燃烧室到裙部导向区、销座连接区的全部功能结构。
