内燃机用高精度凸轮轴三维结构设计

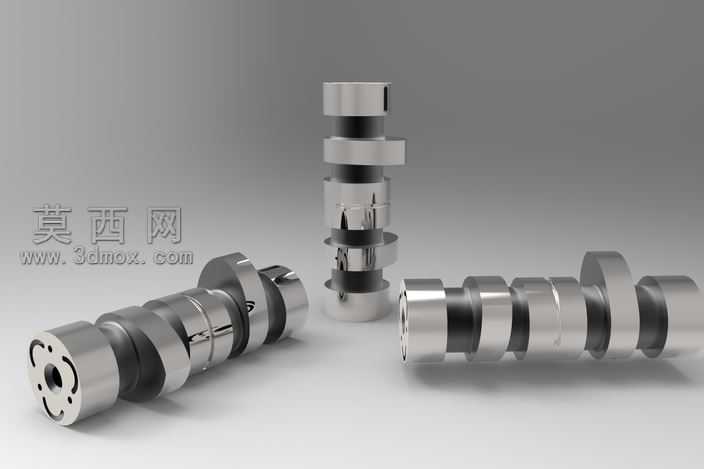

本作品为内燃机配气机构核心部件凸轮轴的三维建模成果，建模过程严格遵循机械设计规范，以实际工业应用中的凸轮轴实物参数为基准开展设计。建模阶段首先完成基准轴的创建，以中心轴线为全局定位基准，依次完成各凸轮型面、支撑轴颈、连接段、端部安装结构的特征构建，针对凸轮的复杂型面，采用样条曲线拟合实际升程轮廓，通过拉伸、旋转、切除等基础特征结合曲面放样操作，精准还原凸轮的工作曲面，保证型线的过渡顺滑无棱角，避免应力集中问题。模型完整还原了凸轮轴的多段式结构，包含不同相位角的进气凸轮、排气凸轮，以及对应位置的支撑轴颈、定位卡槽、端部安装孔等细节结构，各特征之间的尺寸配合严格符合机械加工公差要求，轴段之间的退刀槽、圆角过渡等工艺结构均做了还原，确保模型可直接用于后续的结构仿真、装配验证工作。材质与渲染阶段，为模型赋予了高精度金属材质，模拟合金钢经精加工后的金属质感，调整材质的粗糙度、反射率参数，还原轴类零件经磨削加工后的细腻金属光泽，同时对凸轮工作面做了差异化材质处理，模拟工作面经高频淬火后的细微质感差异；渲染场景采用柔和的影棚布光，通过多组光源搭配突出零件的轮廓层次与结构细节，清晰展现各凸轮的型面特征、轴段的同轴度关系以及端部的安装结构，金属表面的光影过渡自然，真实还原工业零件的质感。设计过程中充分考虑凸轮轴的实际工作逻辑，各凸轮之间的相位角严格按照内燃机配气正时要求设置，支撑轴颈的直径、长度参数匹配常规内燃机的缸盖安装尺寸，端部的连接孔、定位槽结构符合通用安装标准，整体模型结构完整无缺失特征，几何拓扑连续无破面，可直接导入各类三维软件开展后续的运动仿真、有限元分析、装配干涉检查等工作，也可作为机械原理教学、动力系统结构展示的数字化模型使用。
