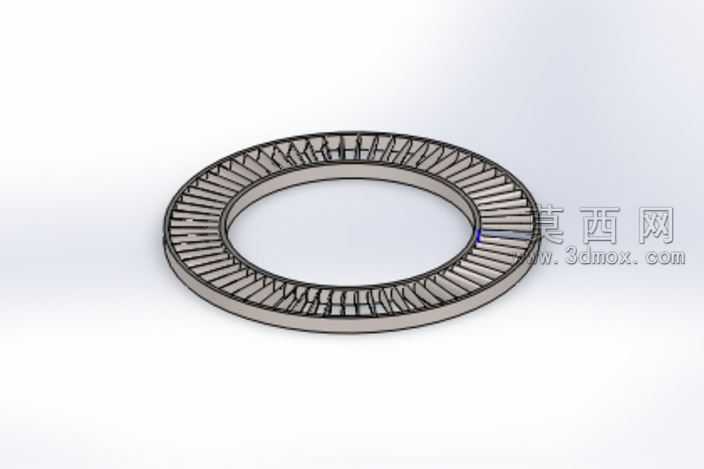

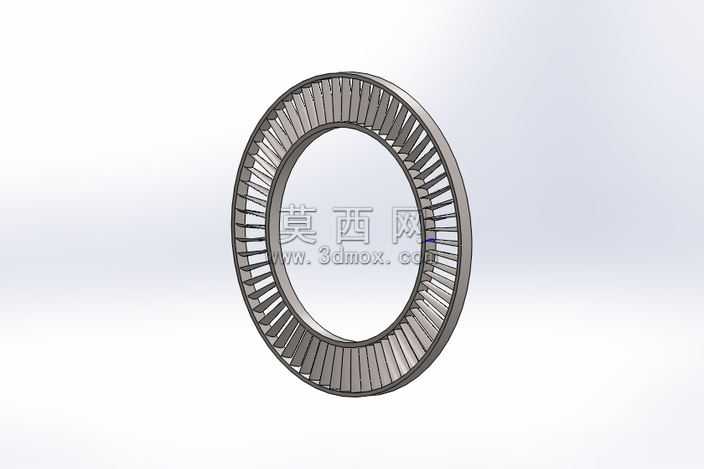

本作品为环形涡轮环的三维建模成果,建模过程依托三维参数化设计软件完成,整体采用自顶向下的设计思路,先确定涡轮环的内外径基准尺寸、轴向宽度等核心参数,再逐步细化叶片与外环基体的连接结构。建模初期先绘制涡轮环的中心基准轴与径向基准面,通过旋转凸台命令生成环形的基体结构,保证基体的内外圆柱面同轴度符合设计要求,为后续叶片阵列提供稳定的定位基准。叶片部分采用单叶片参数化建模方式,先绘制单个叶片的翼型截面草图,通过放样命令生成单个叶片的实体结构,调整叶片的安装角度与叶型扭转角度,确保叶片沿环向均匀排布时气流通道的截面变化符合流体力学设计逻辑,之后通过圆周阵列命令,以中心基准轴为阵列轴,将单个叶片均匀阵列至整环,阵列过程中严格控制阵列数量与角度间距,保证所有叶片的安装位置一致性,避免出现叶片错位、间距不均的问题。完成基础实体建模后,对叶片与外环基体的连接位置进行圆角过渡处理,消除尖锐棱角,模拟实际零件的工艺倒角结构,提升模型的工艺真实性。材质渲染阶段,为模型赋予金属合金钢材质,调整材质的粗糙度、金属度参数,还原金属零件的哑光金属质感,同时添加环境光遮蔽效果,突出叶片之间的缝隙结构与环体的层次感,渲染视角选择斜向等轴测视角,能够同时展示涡轮环的端面结构、叶片排布形态与整体环形轮廓,清晰呈现模型的结构细节。模型整体结构完整,既还原了涡轮环的环形基体、均匀排布的径向叶片等核心结构,也通过细节处理还原了实际零件的工艺特征,可用于涡轮部件的结构展示、传动原理演示以及相关机械结构的设计参考,建模过程中参数关联设置合理,后续可通过修改核心参数快速调整涡轮环的尺寸规格与叶片参数,具备良好的可编辑性。
------分隔线----------------------------
- 上一篇:多层钢结构框架式疏散楼梯设计
- 下一篇:内燃机用高精度凸轮轴三维结构设计
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 2.3 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,效果图,其它,
- 软件分类 通用机械零部件
