双工位翻转输送自动化生产加工线体

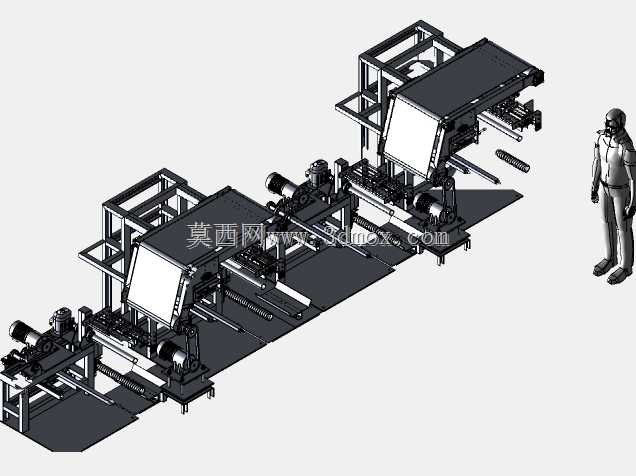

　　这套线体结构主要面向需要工件姿态调整的连续化生产场景，常见于平板类、框架类零部件的加工作业流转，比如显示面板组装、钣金件双边加工、家居板材封边工序的上下游衔接，能够替代人工完成工件的180度翻转与精准工位输送，减少人工抬举翻转的作业强度，同时规避人工翻转带来的工件磕碰、定位偏差问题。从结构布局来看，整套设备采用对称式双工位设计，两端配置相同的翻转执行单元，中间衔接多段平行输送辊道与皮带输送段，可适配不同长度规格的工件流转需求，翻转单元采用框架式抱持结构，通过侧边的传动电机驱动翻转主轴，抱持框架上配置可调式定位挡块与压紧组件，可根据工件的实际厚度、宽度调整夹持范围，避免翻转过程中工件出现窜动脱落。设计阶段优先考虑了线体的安装适配性，

　　底部机架采用标准工业铝型材与方钢焊接组合结构，支撑脚配置可调式脚杯，可适配车间地面的不平整工况，整套线体的进料端高度与常规车间输送线高度保持一致，出料端可直接对接后续加工设备的进料口，不需要额外增设过渡转接台。线体的输送段分为动力输送与无动力过渡两段，靠近翻转工位的位置配置了阻挡定位机构，当工件输送到翻转预设位置时，阻挡气缸伸出将工件截停，两侧的定位销伸出完成工件的精准定位，之后翻转单元的压紧组件下行压紧工件，主轴带动抱持框架完成翻转动作，翻转到位后压紧组件松开，阻挡机构缩回，工件顺着输送段进入下一个工位。整套结构的传动部分做了安全防护设计，所有传动链轮、同步带外侧都配置了可拆卸的钣金护罩，避免车间杂物卷入传动结构，

　　同时翻转单元的运动行程范围内预留了足够的安全间隙，不会和周边的线体支架、操作人员作业位产生干涉。从安装边界来看，整套线体的横向长度可根据车间实际产线布局做模块化增减，单段输送模块的长度为固定规格，可通过增减模块数量适配不同的车间场地，翻转单元的中心高度可根据工件的最大翻转半径做上下调整，适配不同尺寸规格的工件加工需求，设备的气源接口与电源接线端都集中布置在机架侧面的走线槽内，现场安装时只需要对接主气源与主电源即可完成调试，不需要复杂的现场布线作业。结构细节上，翻转主轴采用带座轴承支撑，轴承座固定在两侧的立式机架上，传动端配置减速电机与扭矩限制器，当翻转过程中出现工件卡滞时，扭矩限制器会自动打滑触发停机信号，

　　避免硬传动造成的电机烧毁或者结构变形，输送辊道的辊轮采用包胶处理，增加和工件表面的摩擦力，避免输送过程中工件出现打滑偏移，同时包胶层也能避免工件表面被硬辊轮划伤。这套线体的工位布局充分考虑了人工辅助作业的空间，在两个翻转工位的外侧都预留了足够的操作空间，可配置人工补焊、外观检查等辅助工位，不需要额外拓宽车间通道，线体底部的留空高度满足常规车间AGV物料车的通行需求，可兼容车间的智能物流转运体系。
