龙门往复式自动车辆清洗设备结构设计

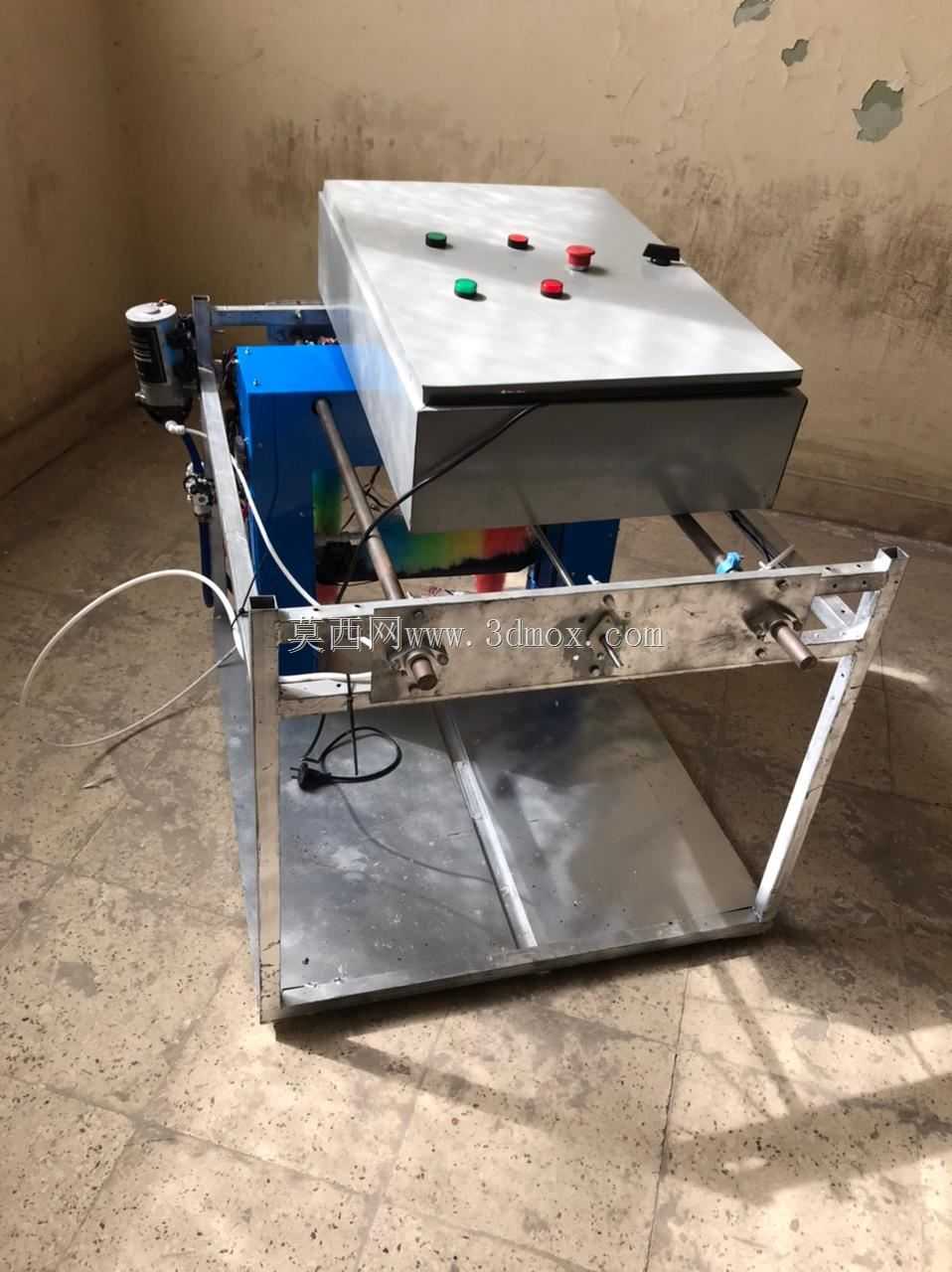

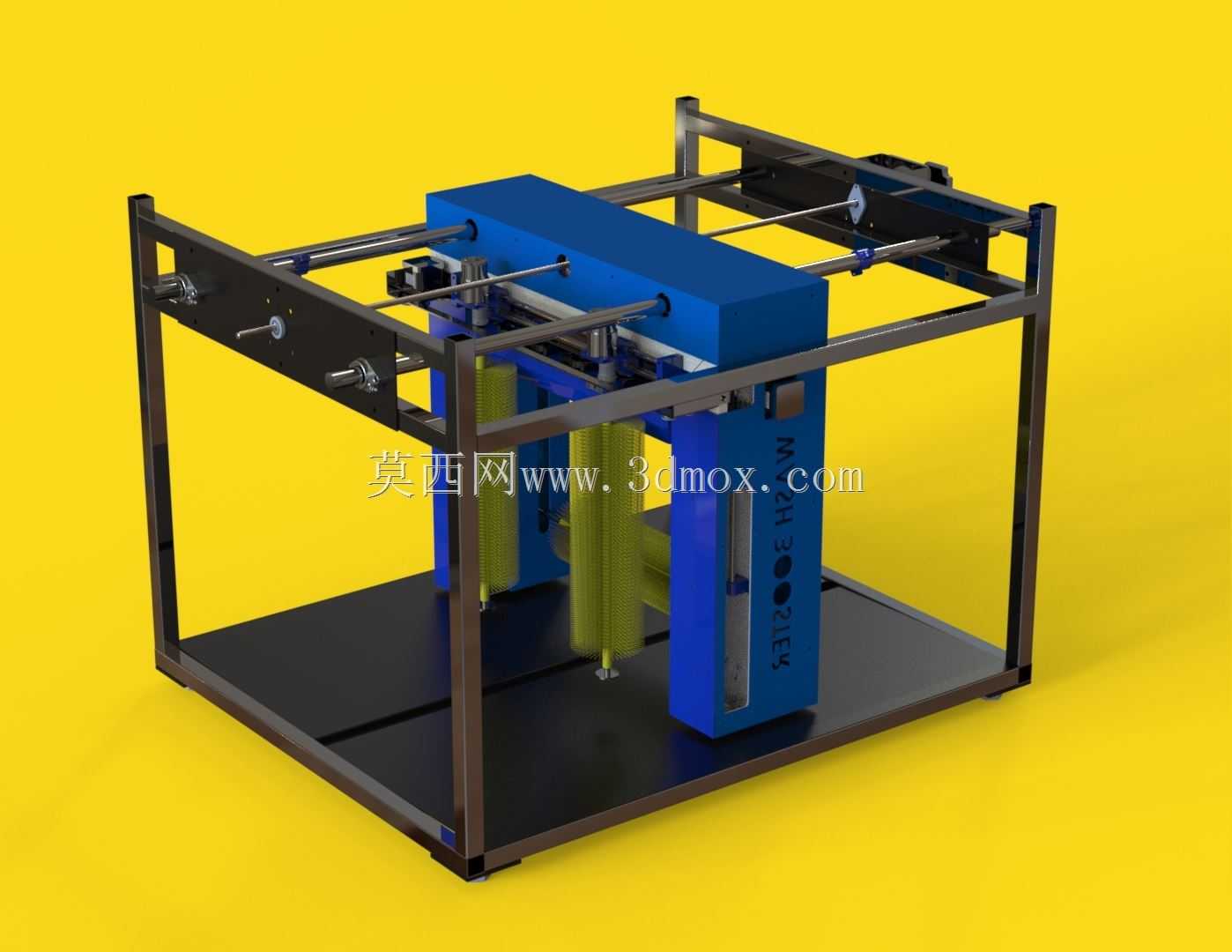

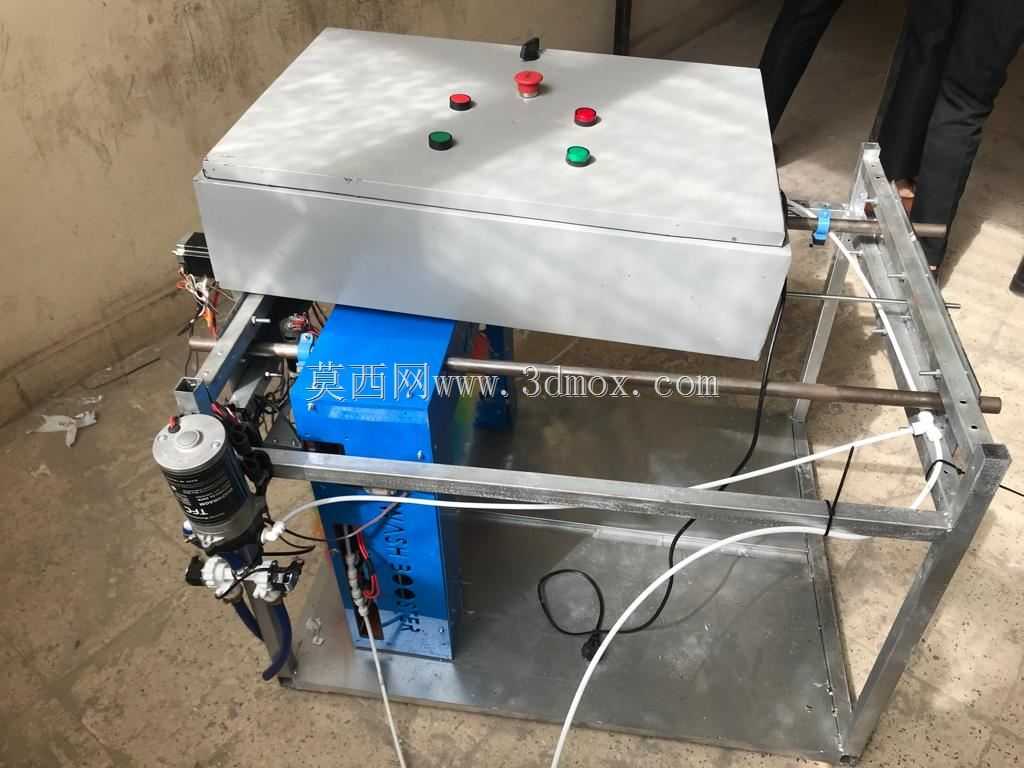

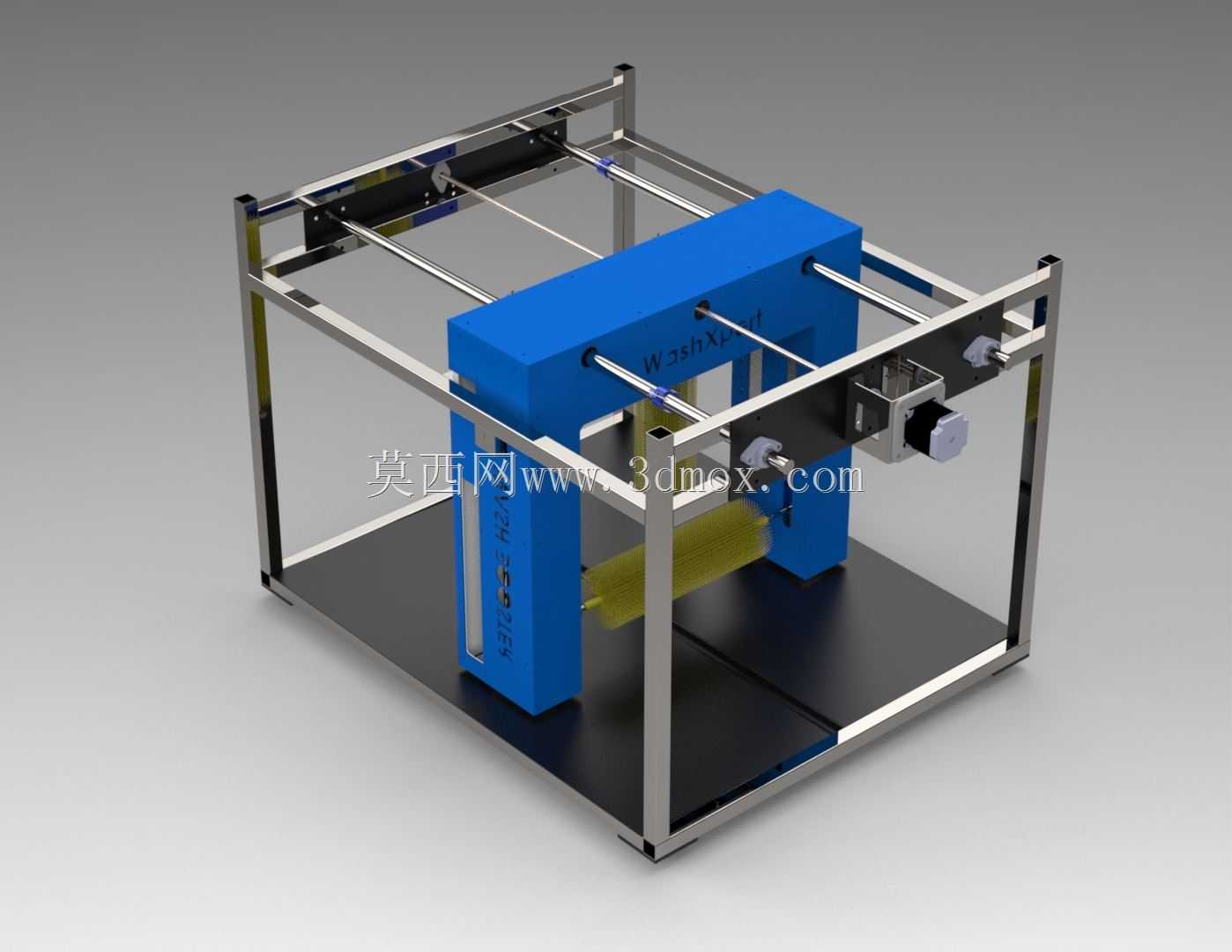

　　这套龙门式自动洗车结构，主要面向中小型汽修门店、社区配套洗车点、小型停车场这类场地有限但有稳定洗车需求的场景，区别于大型隧道式洗车机动辄十几米的占地要求，这套设备的安装边界控制得非常紧凑，整体框架采用标准铝型材拼接搭建，长宽方向预留的安装净空仅需7米长、3.5米宽，高度方向适配常规家用SUV、轿车的通过需求，净空高度留足2.2米即可完成部署，不需要额外开挖地面沟槽做复杂的土建基础，地面做简单找平硬化后就能固定机架，对于场地改造的适配性很强。从功能实现逻辑来看，这套设备采用龙门架整体往复移动的作业模式，待清洗车辆停放在框架内部的固定停靠区域后，龙门架沿着两侧铺设的直线导轨做前后方向的匀速移动，

　　搭载在龙门横梁上的清洗执行机构同步完成车身表面的喷淋、刷洗作业，不需要车辆在清洗过程中移动，对驾驶员的操作要求更低，也避免了隧道式洗车机因车辆停靠偏移导致的剐蹭风险。设计过程中优先考虑了结构的模块化拆分，整个机架分为左右两个侧立柱支撑单元、顶部横梁承载单元、底部导轨固定单元四个大模块，每个模块的连接部位都采用标准紧固件锁紧，没有采用大量焊接结构，一方面是方便加工阶段的尺寸校验，铝型材切割下料后可以直接在车间完成预组装，调整形位公差后再拆分运输，到现场不需要大型吊装设备，两名安装人员配合就能完成整机组装；另一方面后期维护时如果某个部位的型材出现磕碰变形，可以单独更换对应段的型材，不需要整体拆解机架。在执行机构的布局上，

　　顶部横梁上搭载了横移驱动组件，通过同步带传动带动竖向的刷洗辊做左右方向的横移动作，适配不同宽度车型的顶部清洗需求，两侧立柱上分别布置了竖向的侧刷机构，侧刷的摆臂带有扭簧缓冲结构，当刷辊接触到车身曲面时可以自适应贴合车身轮廓，不会因为刚性挤压损伤车漆，喷淋管路沿着型材的内置槽道布置，所有管路接头都预留了快插接口，后期更换管路或者调整喷嘴角度时不需要拆解机架外饰，直接掀开型材端盖就能操作。驱动部分的选型上，龙门架的往复移动采用伺服电机搭配减速机驱动，配合导轨两端的行程限位开关，可以精准控制龙门架的移动速度和往返位置，在车辆前后保险杠这类曲面较多的位置，系统可以自动降低移动速度，保证刷洗覆盖度，在车身侧面平整区域则保持匀速通过，

　　兼顾清洗效率和清洗效果。考虑到洗车场景的高湿环境，所有电气元件的安装位置都做了抬高处理，控制模块集中布置在侧立柱顶部的密封电气仓内，仓体采用IP65级密封设计，避免喷淋水溅入导致的电气故障，线缆全部采用防水耐腐的橡胶护套线，沿着型材内部的走线槽布设，外部没有明线裸露，既减少了水汽对线缆的腐蚀，也避免了清洗过程中刷毛剐蹭线缆导致的破损。这套结构的设计没有追求过多复杂的附加功能，核心围绕稳定可靠、易维护、占地小三个核心需求做优化，没有冗余的结构件，整体受力经过校核，龙门架满载运行时的框架形变量控制在0.5mm以内，保证移动过程的平稳性，不会因为框架晃动导致刷辊压力不均出现清洗死角。在安装边界的预留上，设备四周仅需要预留0.5米的维护通道，方便人员定期检查导轨润滑情况、更换磨损的刷毛、清理喷嘴堵塞的杂物，不需要额外预留大型设备的检修空间，对于寸土寸金的城市临街门店来说，空间利用率比传统洗车设备提升了近40%。另外，结构设计阶段就考虑了后续功能拓展的兼容性，横梁和侧立柱上都预留了标准的T型槽安装位，如果后期需要加装风干模块、镀膜喷淋模块，不需要重新打孔改造机架，直接利用现有槽位就能固定加装的组件，降低后续升级改造成本。
