化学品容器精准快速填充作业装置

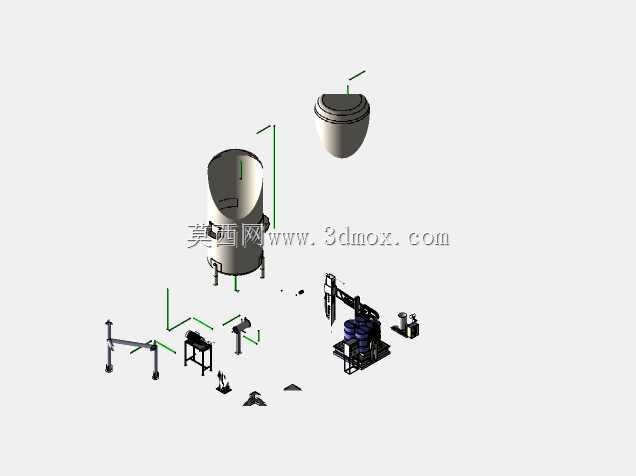

　　这套装置主要面向精细化工、日化原料分装场景，解决小批量多规格容器的化学品精准填充需求，尤其适配易挥发、有刺激性的液态化学品灌装工位，替代传统人工手持加注的作业模式，降低操作人员直接接触危化品的风险。从结构布局来看，整套装置拆分了储料、定量输送、对位加注、容器承托四个独立模块，各模块之间通过快装结构连接，现场安装时不需要复杂的地基预埋，仅需在平整的硬化地面上通过膨胀螺栓固定承托支架即可，整体安装边界控制在长2.2米、宽1.8米、高2.7米的范围内，适配常规车间3米层高的作业空间，不会和厂房顶部的通风管道、照明线路产生干涉。储料单元采用锥底密封罐体设计，罐体顶部设置带呼吸阀的加料口，锥底角度设置为17度，

　　既可以保证流动性一般的粘稠化学品能够依靠自重顺利流向出料端，也能避免罐底残留物料干结堆积，罐体侧面预留了液位检测接口，可适配浮球式、电容式多种液位传感器的安装需求，不需要额外在罐体上开孔改造。定量输送模块采用柱塞式计量结构，和储料锥底直接通过法兰连接，计量行程可根据单次填充量在50ml到2000ml区间内调整，计量误差控制在±0.5%以内，输送管路全程采用密封式设计，所有管路接头处都设置了耐腐密封垫圈，可适配弱酸碱、有机溶剂类的化学品输送，不会出现跑冒滴漏的问题。对位加注单元搭配了可三轴微调的加注枪支架，支架的水平移动行程覆盖400mm范围，垂直升降行程为300mm，能够适配从100ml广口瓶到25L标准化工桶的不同容器高度与口径，

　　加注枪头设置了防滴漏出料嘴，每次加注完成后枪头内的残液会被负压回吸，不会滴落到容器外壁或者作业台面上。容器承托部分设计了可快换的定位工装，针对不同规格的容器只需要更换对应尺寸的定位套即可完成切换，单款工装的更换时间不超过2分钟，承托台下方设置了重力感应模块，可和定量输送模块形成联锁，当容器放置到位、重量检测达标后才会启动加注流程，避免空加注或者容器偏移导致的物料洒出。整套装置的辅助支撑结构采用标准化工业铝型材搭建，所有型材连接处都采用内置角码连接，没有外露的突出连接件，避免作业过程中剐蹭操作人员的工作服，走线路路全部隐藏在型材的槽道内部，外部仅预留设备总电源和气源的接入接口，现场布线整洁，不会因为管线外露积累化工粉尘。

　　在实际作业流程中，操作人员仅需要将空容器放置到定位工装上，确认对位准确后按下启动按钮，装置就会自动完成加注头下降、定量送料、加注头回升的全流程，单工位的作业效率相比人工加注提升60%以上，同时因为全程密封作业，工位周边的化学品挥发浓度可降低90%，大幅改善作业环境的职业健康条件。设计过程中特意将所有需要定期维护的部件，比如计量柱塞的密封件、管路过滤器，都设置在装置正面的易操作位置，维护人员不需要爬到设备顶部或者钻入设备底部就可以完成易损件的更换，单次密封件更换的作业时间控制在15分钟以内，减少设备停机维护对生产进度的影响。针对有防爆需求的化工车间，这套装置的所有电气元件都预留了防爆型配件的安装位，结构件的尺寸完全兼容防爆元件的安装尺寸，不需要重新调整整体结构就可以完成防爆版本的改装，适配不同等级的防爆作业区域要求。
