可移动立式卷材复卷收料设备结构设计

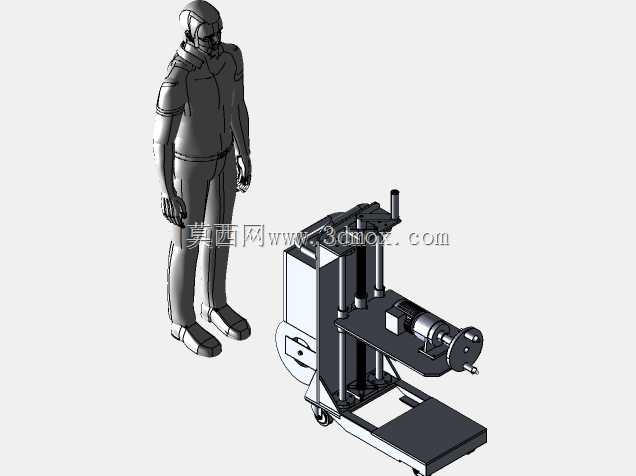

　　这款可移动立式复卷设备，主要面向软质卷材加工的后道工序场景，适配薄膜、薄金属带、纸质卷材、复合包装带等多种卷状物料的收卷、复卷、分切后收料作业，在包装材料加工、印刷后道处理、窄带材分条生产线中都能找到适配工位。设备整体采用立式悬臂收卷布局，底部配置带刹车的万向脚轮，可在车间不同生产线之间灵活转场，不需要做预埋地脚固定，适配多品种小批量的柔性生产车间布局需求，脚轮的承载选型匹配设备满负载卷材的总重量，刹车结构可在设备就位后锁定机架位置，避免收卷过程中设备移位导致的卷材跑偏问题。

　　从结构设计逻辑来看，机架采用方管焊接框架做主体承载，底部做了加厚安装板用于脚轮与驱动组件的固定，立式立柱部分集成了升降导向结构，可根据不同幅宽、不同卷径的卷材调整收卷辊的安装高度，导向柱采用直线光轴搭配滑动轴承的结构，升降调节通过手轮带动丝杆传动实现，调节过程顺滑无卡滞，调节到位后可通过锁紧手柄固定位置，避免收卷过程中辊轴窜动。收卷驱动部分集成在水平伸出的安装平台上，采用电机直连减速机构的传动方案，输出端直接连接收卷轴，减少中间传动环节的功率损耗，同时保证收卷转速的稳定性，收卷轴采用气胀轴结构设计，可快速更换不同内径的纸芯或塑料卷芯，适配不同规格卷材的装夹需求，轴端配置快速锁紧结构，换卷操作不需要额外工具，可大幅缩短换料辅助时间。

　　设备的安装边界设计充分考虑了车间操作空间需求，整体占地面积控制在0.8平方米以内，立式布局的总高度适配常规车间的操作高度，操作人员站在设备正面即可完成卷材上料、收卷张力调整、换卷下料的全部操作，不需要额外的登高辅助。收卷平台下方预留了电控元件的安装空间，可根据实际需求加装张力控制器、调速模块、计米器等功能组件，走线全部通过机架内部的穿线孔布置，外部无裸露线缆，避免车间作业过程中线缆被剐蹭损坏的风险。设备侧面预留了导辊的安装位，可根据实际工艺需求加装展平辊、纠偏导辊，适配易起皱、易跑偏的特殊卷材加工需求，导辊的安装位置同样支持高度调节，可匹配不同走料路径的工艺要求。

　　在实际使用场景中，这款复卷设备既可以作为独立的复卷工位，对存在褶皱、端面不齐的半成品卷材进行重新收卷整理，也可以对接分切机、印刷机、涂布机的出料端，作为在线收卷设备使用，移动轮的设计让设备可以快速对接不同的生产线出料口，不需要为每条生产线单独配置固定收卷设备，可有效降低中小加工车间的设备投入成本。收卷过程中，立式布局的结构让卷材的重力方向与收卷轴垂直，相比卧式收卷结构可减少卷材下垂导致的端面不齐问题，配合可调节的张力控制，可实现不同厚度、不同硬度卷材的整齐收卷，收卷完成的卷材端面平整度可满足后续包装、分切工序的精度要求。机架的焊接结构做了去应力处理，长期满负载运行不会出现框架变形问题，所有转动部位都配置了密封轴承，可适配车间多粉尘的作业环境，减少日常维护的频次，轴承座采用可拆卸式设计，后期维护更换配件不需要拆解整个机架，可大幅缩短维修停机时间。
