多工位灌装生产线物料输送线体设计

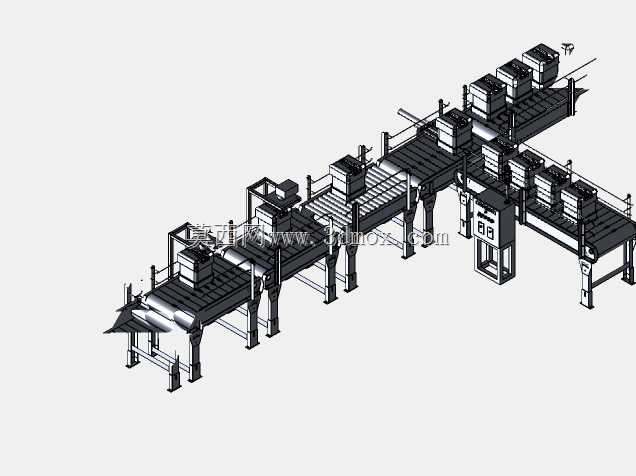

　　这套线体主要面向食品饮料、日化洗护、医药制剂等行业的灌装生产环节，适配瓶装、盒装、桶装等多种规整包装形态的物料转运需求，可直接对接前端灌装机、旋盖机、贴标机以及后端码垛、装箱工位，替代传统人工周转的作业模式，解决灌装车间不同工序间物料流转节拍不匹配、人工搬运易造成包装污损、整线产能受转运环节限制的痛点。从结构组成来看，线体采用分段模块化设计思路，主体由多段平直输送段、工位分流汇流机构、机架支撑组件、侧边导向护栏、电控安装工位几部分构成，每段输送单元可根据现场车间的布局需求进行拼接组合，无需对整体线体框架做大规模改动即可适配不同的厂房排布，也能根据后续产能升级需求，直接在现有线体基础上拓展工位段，降低产线迭代的改造成本。

　　线体的输送面采用平顶链板结构，链板表面做防滑耐磨处理，可承载单工位最大15kg的灌装后物料，输送速度可根据前后端设备的作业节拍在0.1m/s到0.6m/s区间做无级调节，保证物料在转运过程中不会出现倾倒、移位的情况，针对灌装后可能存在的少量液体滴漏问题，链板间隙预留了3mm的漏液空间，线体下方可配套接液托盘，避免生产过程中液体滴漏造成车间地面污染，也方便日常生产结束后的清洁维护。线体的分流汇流机构采用气缸推动的摆轮导向结构，可根据生产调度需求，将主线上的物料分流到不同的支线工位完成后续检测、喷码、装箱等工序，也能将多条支线完成对应工序的物料汇流到主输送线进入下一环节，分流动作响应时间控制在0.3s以内，

　　不会因为分流动作造成主线物料堆积，适配每小时1200到2400件的灌装产能需求。机架部分采用标准化铝型材搭配碳钢脚撑结构，铝型材框架的安装槽位可灵活调整导向护栏、传感器安装支架、工位阻挡器的位置，脚撑底部配置可调脚杯，可在地面不平整的车间环境下调整线体整体水平度，调整范围在±30mm，保证线体运行过程中不会出现晃动、链板跑偏的问题，线体整体的安装边界宽度控制在1200mm以内，主线体高度根据人工操作和设备对接需求设置为850mm，支线体可根据对接设备的进料高度做适配调整，最低可适配600mm进料高度的设备，最高可适配1100mm进料高度的设备，无需额外做增高架改造。侧边导向护栏采用高分子聚乙烯材质，表面光滑无毛刺，

　　和物料接触过程中不会刮花包装表面，护栏和输送面的间隙可根据物料的外形尺寸做灵活调整，最小可适配宽度50mm的小瓶装物料，最大可适配宽度300mm的箱装物料，护栏的转弯段做圆弧过渡处理，避免物料在转弯位置出现卡滞。线体预留的电控安装位可直接安装现场控制按钮盒、传感器接线端子、变频驱动器等电气元件，无需额外做外置电控支架，线体的动力段采用减速电机直驱的传动方式，传动效率比传统链条传动高15%左右，日常维护仅需定期对驱动轴轴承加注润滑脂即可，维护点少，降低一线设备维护人员的工作量。在设计过程中，充分考虑了灌装车间的生产环境特性，所有外露金属件都做了防锈防腐处理，可适应车间内潮湿、偶尔有清洁液体冲刷的使用场景，线体的所有棱角位置都做了圆角倒钝处理，避免现场操作人员巡检、调整设备时出现磕碰划伤的安全隐患。针对不同灌装物料的生产需求，线体还可拓展加装工位阻挡器、物料检测光电、扫码枪安装支架等附件，阻挡器可在指定工位将物料精准停位，定位精度控制在±2mm以内，满足自动喷码、自动检测等工位的定位要求，不需要额外增加定位工装。整套线体的结构设计充分考虑了加工和装配的工艺性，所有零部件都采用标准化、系列化的选型，非标准加工件的结构都做了工艺优化，减少复杂的机加工工序，降低零部件的加工成本，装配过程中不需要复杂的专用工装，普通装配人员按照装配图纸即可完成整线的组装调试，缩短设备的生产交付周期。
