木屑颗粒生产输送处理一体化设备结构

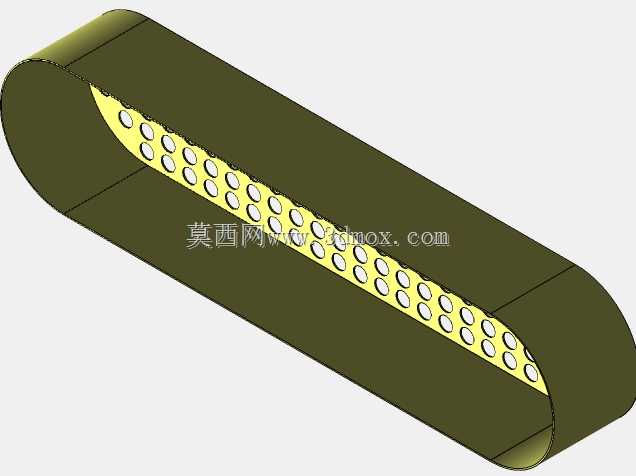

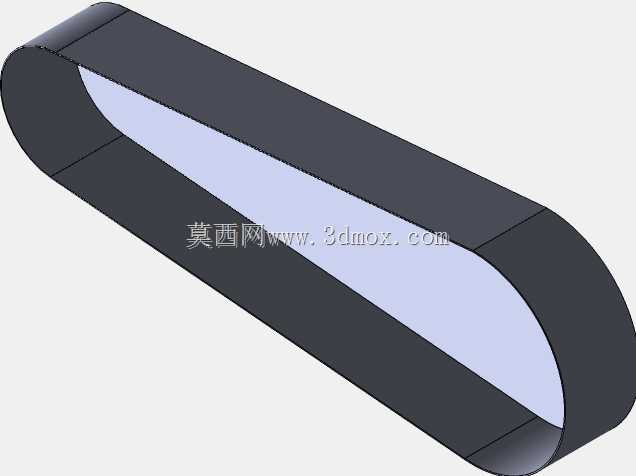

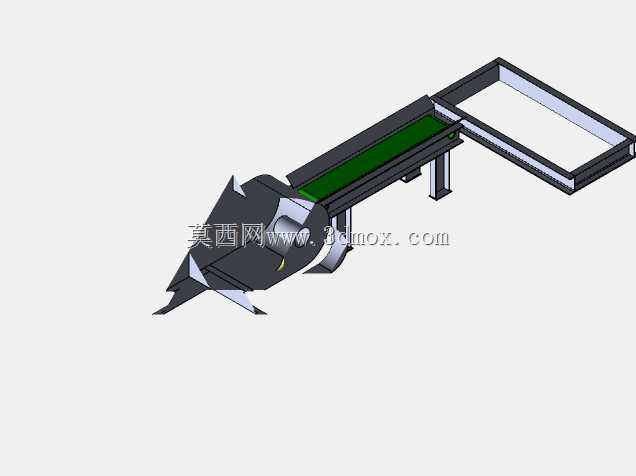

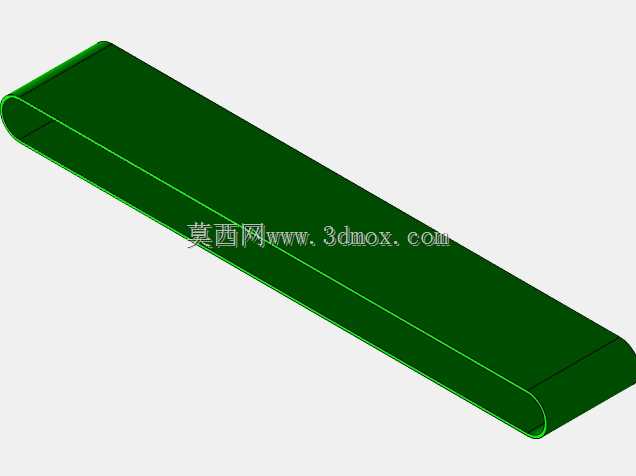

　　这套设备的三维结构设计，核心面向生物质燃料加工、木材边角料回收处理的生产场景，主要承担木屑原料从暂存区到颗粒压制工位的定向输送、均料喂入功能，解决散状木屑流动性差、易架桥、进料量波动大的实际生产痛点。从结构布局来看，设备整体采用水平输送加端部进料的组合构型，前段的进料端设置有倾斜导料结构，能够直接承接来自破碎机出料口或者原料暂存料斗的下落物料，导料板的倾斜角度经过反复校核，刚好匹配木屑的自然休止角，避免物料在进料口堆积溢出，同时导料板边缘做了折边加强处理，长期受物料冲刷也不会出现变形翘曲的问题。中间的输送段采用平皮带作为承载构件，皮带两侧设置有高度适配的挡边结构，挡边与皮带之间预留了3mm的活动间隙，

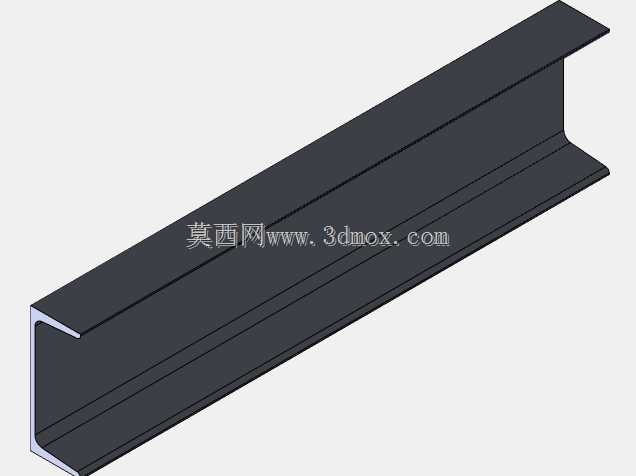

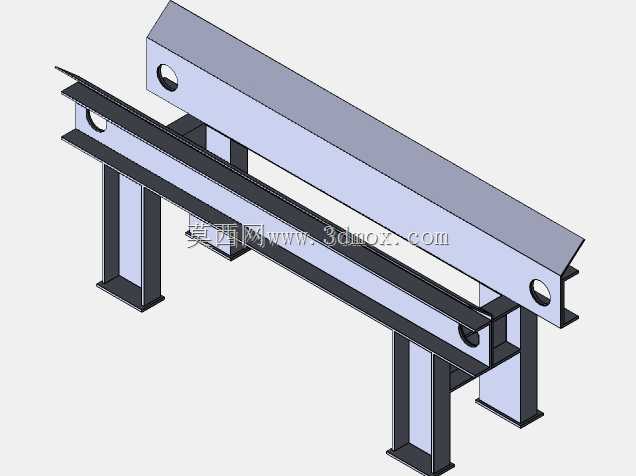

　　既可以防止散状木屑从皮带侧边撒落，又不会因为间隙过小造成皮带运行磨损，输送段的支撑腿采用可调式地脚结构，安装时可以根据现场上下游设备的接口高度，在±50mm范围内调整整体输送高度，适配不同生产线的布局高差，支撑腿之间设置有横向连接杆件，提升整体框架的抗扭刚度，避免设备运行过程中因为皮带偏载出现框架晃动的问题。输送段的末端衔接的是矩形接料槽结构，接料槽的出料口位置刚好对应颗粒压制设备的进料口中心，接料槽内部做了圆弧过渡处理，没有直角积料死角，能够保证输送过来的木屑完全靠自重滑入下一工位，不会出现槽内积料霉变的问题。从设计思路层面，这套结构没有采用复杂的特殊构件，所有的框架部分都采用标准矩形管焊接成型，

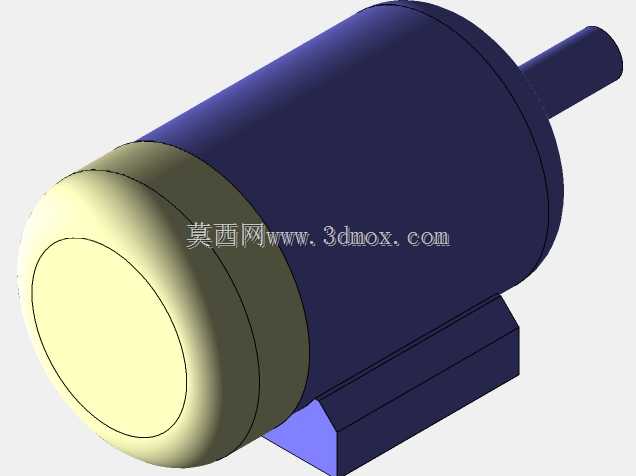

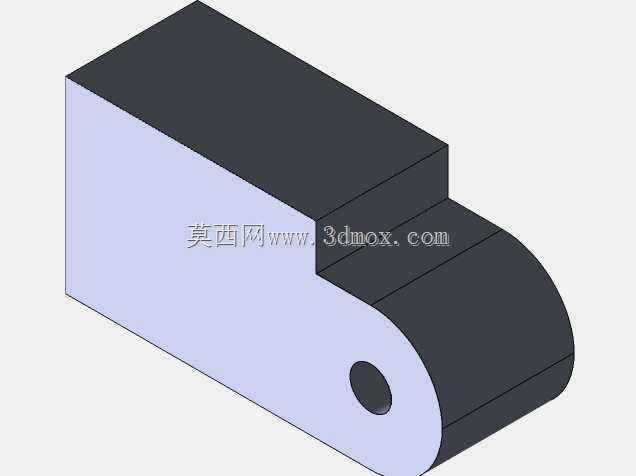

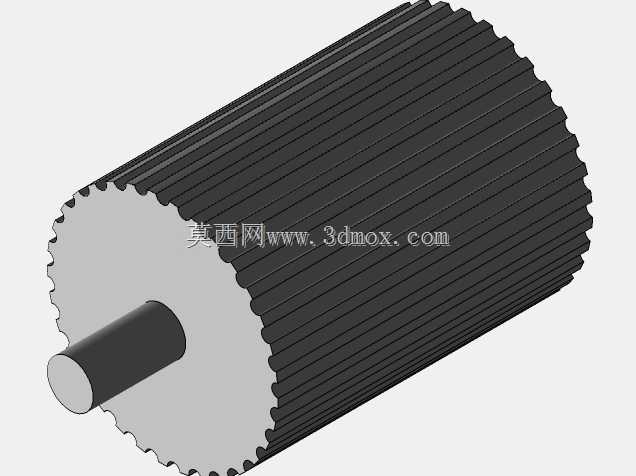

　　传动辊筒采用标准直径的无缝钢管加工配装标准轴承座，后期维护时可以直接采购标准备件更换，不需要单独定制加工，大幅降低设备的全生命周期维护成本。皮带的张紧结构设置在输送段的尾端，采用螺杆调节式张紧，调节行程达到100mm，能够覆盖皮带长期运行后的拉伸伸长量，张紧座的导向槽采用铣削加工，保证两侧张紧量调节时的同步性，避免皮带因为两侧张紧力不一致出现跑偏撒料的问题。设备的驱动单元布置在进料端的侧方，采用轴装式减速机构直接驱动主动辊筒，省去了链传动或者带传动的中间传动环节，既减少了传动损耗，也避免了传动构件外露带来的安全隐患，驱动单元的安装座设置有可调节的腰型孔，方便安装时调整驱动机构的同轴度。在安装边界方面，

　　这套设备的整体长度控制在6米以内，宽度不超过1.2米，安装时只需要保证地面平整度在5mm/㎡范围内，不需要做特殊的混凝土基础，通过可调地脚就可以完成水平校准，设备的进料端最低接料高度为0.8米，末端接料槽的最高出料高度为1.6米，能够适配市面上绝大多数中小型木屑颗粒机的进料口高度要求，不需要额外增加提升设备。在功能细节上，进料端的导料结构上方预留了观察口位置，后期可以加装透明防护板，方便运行时观察进料状态，一旦出现大块木料或者异物卡堵，可以第一时间发现停机处理；输送段的上半部分预留了防尘罩安装位，生产时可以加装密封防尘罩，连接车间除尘系统，避免木屑粉尘飞扬影响车间生产环境。整套结构的受力校核都按照每米输送段承载50kg散状木屑的载荷进行计算，框架杆件的壁厚选型、焊接节点的强度都留足了1.5倍的安全系数，即使短时间出现进料量超标的情况，也不会出现框架变形或者辊筒弯曲的问题。针对木屑容易粘附在皮带表面的问题，主动辊筒的下方预留了清扫器的安装位置，可以加装刮板清扫器，及时刮除粘附在皮带表面的木屑碎屑，避免碎屑进入辊筒与皮带之间造成皮带磨损。
