立式波宾锁止机构装配结构设计

项目分类:锁 发布时间:2023-07-18 ID:699897
  • 立式波宾锁止机构装配结构设计

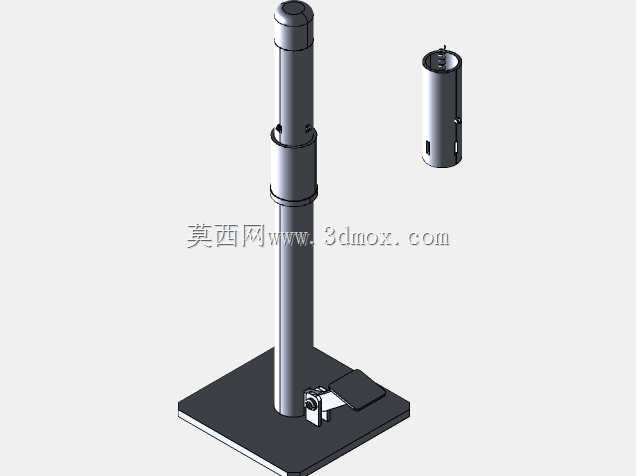

  这套波宾锁止结构的三维建模,完全围绕工业现场立式安装场景的锁止需求搭建,日常在仓储隔断门、立式设备检修舱门、小型升降工位防护门这类需要竖向插拔锁止的场景中应用十分广泛,区别于普通横向弹子锁,这类锁具的锁舌动作沿竖向轴线完成,适配门板与门框存在竖向叠合边的安装工况,不会占用门板横向的内部安装空间,对于内部走线密集、横向空间局促的电控柜、立式工装防护门来说适配性更强。从结构组成来看,整套机构分为固定底座、竖向锁杆、锁芯筒体三个核心部分,底座采用方形平板结构,四个角预留沉头安装孔,安装时可以直接通过螺栓固定在门框底部的安装基准面上,不需要额外加工焊接支架,降低现场安装的加工量;锁杆为多级阶梯轴结构,不同轴段分别承担导向、锁止、限位的功能,

  最上端的轴头做了圆弧倒角处理,插入锁孔时可以自动导正,不会因为门板与门框的微小错位出现卡滞,中间的环形凸台是锁止承载面,锁止状态下凸台下端面与门框锁座的上端面完全贴合,承受门板被意外拉开时的横向剪切力,设计时特意将这个承载面的粗糙度要求控制在Ra1.6以内,减少长期开合磨损带来的锁止间隙变大问题。锁芯筒体是独立的可拆卸模块,安装时嵌入门板上部的预制安装孔内,内部集成了弹子卡位结构,钥匙转动时带动内部卡位件伸出或收回,对应卡住锁杆上的环形凹槽完成锁止或解锁,筒体侧面开有定位卡槽,安装时卡入门板内部的定位筋即可完成周向固定,不需要额外打螺丝固定,装配效率更高。设计过程中首先确定了锁杆的有效行程,根据常见工业防护门、

  隔断门的锁止搭接量要求,锁杆的上下活动行程设置为25mm,既保证锁止状态下有足够的搭接量不会被外力撞开,也避免行程过长导致解锁时需要提拉的距离过大,操作不便;底座的安装边界尺寸控制在120mm见方,适配市面上多数标准型材门框的底部安装面宽度,不会出现底座超出门框型材边缘的情况,锁杆的总高度根据常见1.8-2.2m高度的立式门板做了分段适配,建模时将锁杆设置为可参数化修改的长度变量,设计人员可以根据实际门板高度快速调整尺寸,不需要重新绘制整个结构。安装边界方面,锁芯筒体的外径设置为32mm,对应的门板开孔直径为32.5mm,开孔公差控制在H7级别,既保证筒体可以顺利嵌入,也不会因为间隙过大出现筒体晃动的问题;

  底座上的安装孔孔距设置为90mm,适配4040、4080等通用工业铝型材的端面安装孔位,不需要额外在型材上重新打孔,直接利用型材端面的预置安装孔即可完成固定。从功能特性来看,这套锁止机构采用竖向插拔的锁止逻辑,相比普通横向锁具,锁止力的传递路径更短,锁杆承受的剪切力直接传递到底座上,不会对门板内部的安装结构产生额外的弯矩,对于薄钣金制作的轻型门板来说,长期使用也不会出现门板变形、锁位偏移的问题;锁杆与底座之间设置了自润滑铜套导向,长期反复插拔也不会出现卡顿,维护时只需要定期在铜套位置涂抹少量润滑脂即可,不需要拆解整个锁体。建模过程中所有配合面都按照实际装配公差做了间隙设置,锁杆与铜套的配合采用H8/f7的间隙配合,锁芯筒体与门板开孔的配合采用H7/h6的过渡配合,所有棱角位置都做了R0.5-R1的倒角处理,避免装配时割伤操作人员,也减少热处理或者表面处理时的应力集中问题。考虑到部分户外使用场景,锁杆的外露部分做了防锈结构设计,锁杆上端设置了防尘盖帽,盖住锁杆与锁芯筒体的配合间隙,避免雨水、灰尘进入筒体内部导致弹子卡滞,底座与安装面之间预留了0.5mm的密封胶槽,安装时可以打密封胶固定,避免积水从安装孔位置渗入腐蚀门框型材。
