双面锁止式旋转锁具概念结构设计

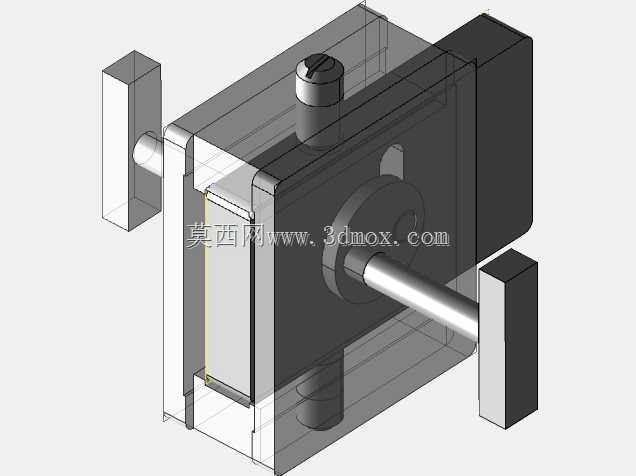

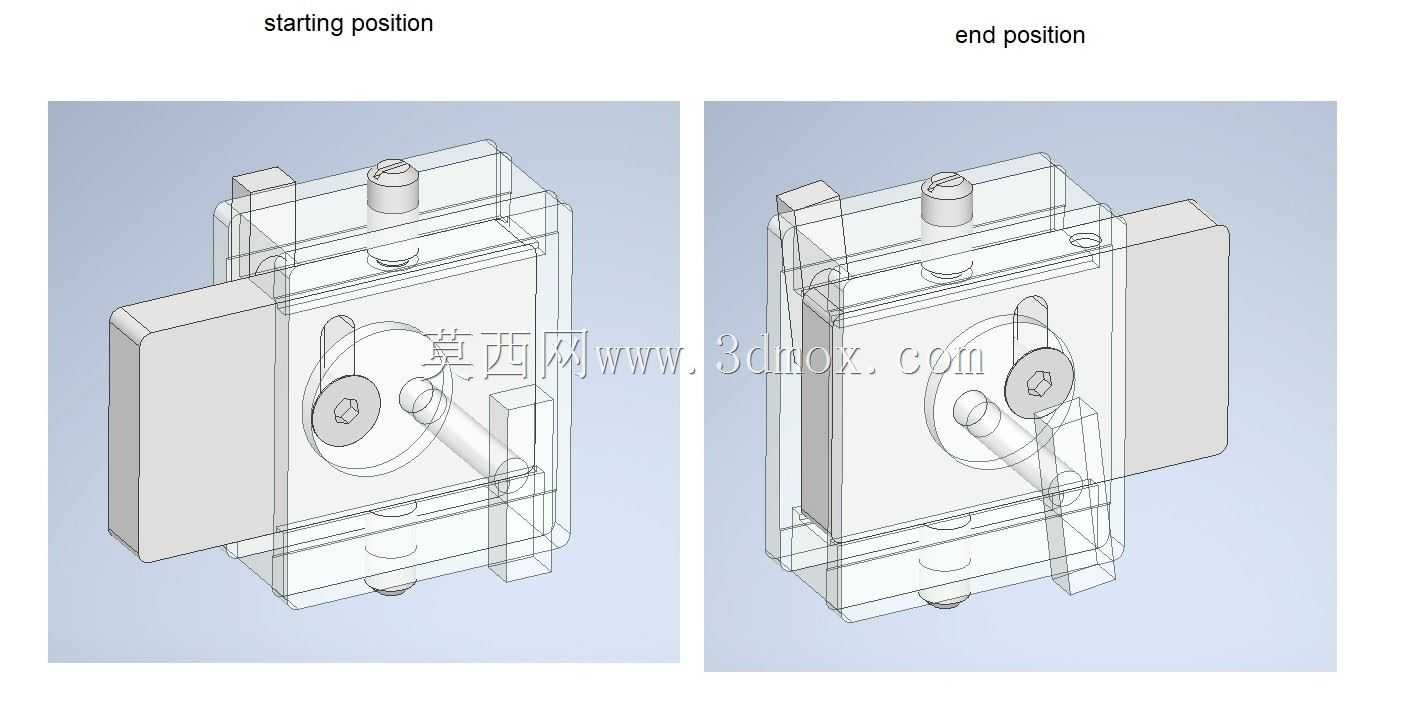

　　在工业机柜、检修舱门、小型设备防护盖这类需要快速启闭、同时要求到位后保持位置稳定的应用场景里，常规旋转安全锁往往存在结构冗余、加工工序多的问题，很多非核心防护部位的锁具不需要过高的安全冗余，反而对加工成本、装配效率有更高要求，这款双面锁旋转锁就是针对这类场景做的轻量化概念设计。从实际使用逻辑来看，这款锁具的核心动作逻辑是通过转动杆驱动锁舌完成双向伸出与收回，当转动杆旋转到起始位置时，锁舌完全收回，对应舱门或盖板可自由开启；当转动杆旋转到末端位置时，锁舌从壳体两侧同步伸出，卡入安装位的对应卡槽内，完成锁闭动作。和常规旋转锁不同的是，这款结构刻意简化了内部传动路径，没有采用多齿轮啮合或者复杂的连杆放大结构，直接通过转动杆上的偏心销带动两侧锁舌做直线伸缩，整个传动链只有转动杆、两个锁舌、两个弹簧柱塞几个核心运动部件，零件数量比同规格常规旋转锁减少近四成，对应的机加工序也大幅缩减，不管是采用机加工切削还是注塑成型生产，都能有效降低单件制造成本，适合批量用在对成本敏感的通用设备防护部位。

　　设计过程中重点考虑了实际工况下的位置保持问题，按照最初的简化结构，锁具转动到起始或者末端位置时，仅靠转动杆和安装孔的阻尼维持位置，但在有持续振动的设备上，比如移动式工业设备、随车配套的机柜、存在往复冲击的加工设备旁的防护门，这种仅靠阻尼的定位方式很容易出现锁舌自行移位，要么锁闭状态下意外松脱，要么开启状态下锁舌滑出卡滞门体，因此在转动杆的两个定位位置对应处，增加了两个弹簧柱塞结构，当转动杆旋转到两个极限位置时，弹簧柱塞的钢珠会卡入转动杆上对应的定位凹坑内，提供稳定的位置保持力，只有施加超过阈值的转动力矩才能驱动转动杆换位，既保留了结构简单的优势，又解决了振动工况下的自行移位问题，不需要额外增加复杂的自锁机构。

　　从安装边界来看，这款锁具采用嵌入式安装设计，整体壳体为方正的块状结构，安装时只需要在门板或盖板上开出对应尺寸的方形安装孔，将壳体嵌入后从背面用紧固件固定即可，不需要额外做复杂的让位结构，锁舌的伸出长度经过匹配设计，刚好满足常规2mm以内厚度金属门板、5mm以内厚度塑料盖板的锁合深度要求，不会因为锁舌伸出过长导致安装时需要在门框上开很深的卡槽，也不会因为伸出过短导致锁合后间隙过大、门体晃动。锁具的操作端只需要在门板外侧露出转动杆的操作头，可以适配一字螺丝刀、内六角扳手或者手动旋钮等多种操作件，不需要定制专用的操作手柄，进一步降低了配套成本。

　　从结构细节来看，壳体采用上下扣合的分体式设计，所有内部零件都可以从壳体开口处直接装入，不需要额外的紧固件连接内部构件，装配时只需要将转动杆穿入壳体轴孔，装入两侧锁舌，再将弹簧柱塞压入对应的安装孔，最后扣合上下壳体即可完成整锁组装，单锁的装配时间可以控制在十秒以内，适合流水线批量装配。锁舌的接触面做了小角度的导入斜面，在锁闭过程中即使门框和门板存在少量的位置偏差，锁舌也能顺着斜面滑入卡槽内，降低了对门板安装精度的要求，在现场安装时不需要反复调整门框和门板的对位精度，减少现场安装的工作量。同时弹簧柱塞采用标准件选型，不需要定制特殊规格的弹性零件，后期维护时如果出现弹簧弹力衰减，直接更换标准规格的弹簧柱塞即可，不需要整锁报废，降低了后期维护成本。

　　这款锁具的定位是通用型轻载锁闭机构，不适合用在高安全要求的防盗场景，也不适合用在需要承受大冲击力的重型舱门上，主要面向的是设备内部防护盖板、低压机柜检修门、小型设备的可拆卸面板这类只需要保持位置闭合、不需要高防盗等级的场景，在这类场景下，简化的结构带来的成本优势、装配效率优势远高于冗余结构带来的多余性能，同时弹簧柱塞的定位设计又弥补了简化结构在振动工况下的可靠性短板，平衡了成本、可靠性、加工难度三者的关系，在概念设计阶段就已经考虑了量产加工的工艺性，所有结构都没有倒扣、狭小深腔等不利于加工的特征，不管是采用金属切削加工做金属款，还是采用注塑成型做塑料款，都不需要复杂的工装夹具，普通的三轴加工设备或者常规注塑模具就可以完成生产。
