立式七级物料混合搅拌设备结构设计

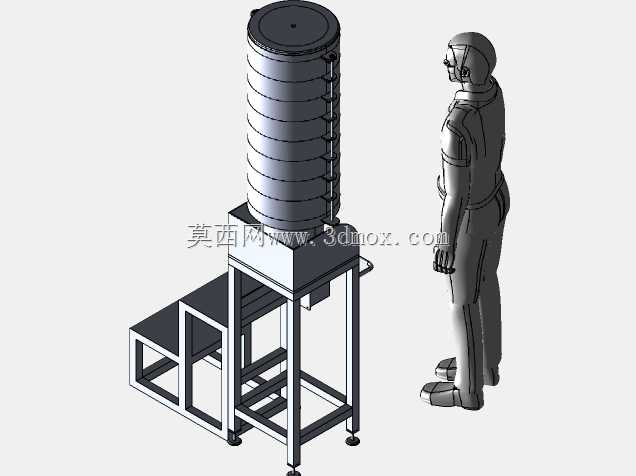

　　这套立式七级搅拌设备的三维结构，核心面向粉体、颗粒类物料的多段均匀混合工况，常见于精细化工、食品原料预处理、建材辅料加工这类需要逐级混配的生产场景，区别于普通单级搅拌设备，七级分层的结构设计能够让不同密度、不同配比的物料在下落过程中完成多轮剪切、翻混，避免单次搅拌出现的物料分层、局部混合不均问题。从结构布局来看，设备整体采用方管焊接机架作为承载主体，机架底部配置可调脚杯，能够适配车间地面不平整的安装场景，安装时仅需要保证机架上平面的水平度在千分之二以内，即可满足上部罐体的运行稳定性要求，机架侧边预留的阶梯式操作平台，主要用于日常设备巡检、上部罐体进料口的操作与维护，平台的宽度预留了单人侧身操作的安全空间，

　　护栏高度符合常规工业设备的安全防护要求。上部的搅拌罐体采用立式圆柱结构，七级环形分层结构沿罐体轴向等距排布，每一层的搅拌腔室都设置了独立的导流翻板结构，物料从顶部进料口进入后，会依次经过七级腔室的搅拌作用，每一级腔室的搅拌桨叶角度都做了差异化设计，靠近进料端的上层桨叶角度偏大，主要完成大体积物料的初步打散与混流，越靠近出料端的下层桨叶角度越小，侧重对物料的精细混合与均化，避免物料在腔室内出现结团、挂壁的问题。罐体侧面沿轴向布置的爬梯结构，直接与罐体侧壁焊接固定，不需要额外搭建独立爬梯，减少了设备整体的占地面积，爬梯的踏步间距按照人体工程学尺寸设置，方便运维人员攀爬至顶部完成进料、设备检修的操作。

　　设备的出料端设置在罐体下部与机架衔接的位置，采用侧开式出料结构，能够配合下方的接料装置或者输送设备完成物料的连续出料，出料口的法兰尺寸预留了标准快装接口的安装位置，可以根据实际生产需求对接不同规格的输送管道、料桶。从设计思路上，这套结构优先考虑了设备的易维护性，所有搅拌腔室的连接位置都采用了法兰螺栓连接，不需要整体拆解罐体就可以单独更换某一级的桨叶或者密封件，机架的方管选型经过载荷校核，满载状态下机架的形变量控制在允许范围内，不会因为长期承重出现结构变形。设备的整体安装边界需要预留侧边至少八百毫米的操作维护空间，顶部预留一千毫米以上的进料操作空间，设备总高度适配常规标准厂房的层高要求，不需要对厂房做额外改造即可完成部署。

　　对比传统的卧式搅拌设备，这种立式七级结构的占地面积更小，混合路径更长，对于配比差异大的物料混合均匀度更高，同时设备运行时的重心沿机架中心垂直分布，运行振动更小，不需要做额外的地基固定，仅通过底部脚杯调平即可投入使用。在结构细节上，罐体的顶部采用快开式人孔设计，方便日常清理罐体内部的残留物料，人孔的密封结构采用耐腐橡胶圈，能够适配多数常规工业物料的密封要求，避免粉尘外溢。罐体侧壁预留了多个传感器安装位，可以根据实际生产需求加装料位计、温度传感器等检测元件，实现设备运行状态的实时监测。机架的焊接位置都做了倒角去应力处理，避免长期运行出现焊接位置开裂的问题，所有外露的结构件都做了圆角处理，减少运维过程中的磕碰风险。
