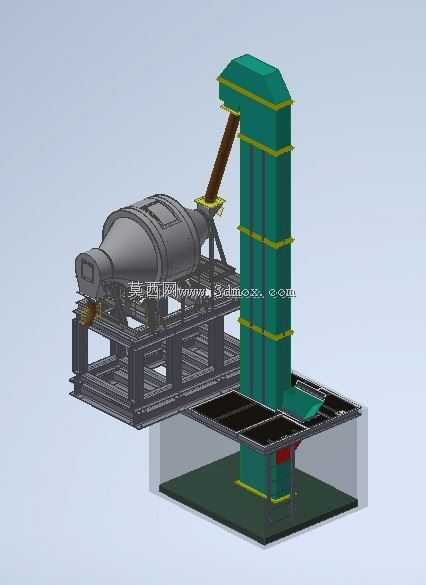

搅拌机配套升降机及地坑布局结构设计

　　这套三维结构方案聚焦散料搅拌工序的物料垂直输送与设备安装适配问题，核心解决常规搅拌设备进料高度差过大、人工投料劳动强度高、车间平面空间占用冗余的实际生产痛点。在建材加工、干粉砂浆制备、中小型混凝土预制件生产等场景中，搅拌主机往往架设在一定高度的机架平台上，下方需预留出料、接料的操作空间，传统的倾斜皮带输送方案会占用大量车间横向面积，且在多粉尘工况下皮带易出现跑偏、物料撒落的问题，而这套配套的垂直升降机搭配地坑的布置形式，能在极小的平面占地范围内完成散料从地面到搅拌主机进料口的垂直提升作业。

　　从结构功能来看，垂直提升段采用封闭式壳体设计，内部配置畚斗式输送组件，可将倒入地坑料斗的散状物料沿垂直通道连续提升至顶部出料口，直接对接搅拌主机的进料端，整个输送过程处于封闭腔体内，能大幅减少搅拌车间内的粉尘外溢，改善作业环境。地坑部分的设计充分考虑了现场投料的操作便利性，坑体边缘与车间地面齐平，小型铲车或者人工手推车可直接将物料推至地坑料斗上方倾倒，无需额外搭建斜坡上料通道，降低了车间土建的改造成本。搅拌主机的机架采用型钢焊接框架结构，架体的支撑腿直接落于地坑周边的硬化承重基础上，与升降机的壳体支撑结构做了分体式设计，避免搅拌主机运行时的振动传递到提升机构上，影响提升组件的运行稳定性与使用寿命。

　　设计过程中首先梳理了整套系统的物料流向逻辑：地面投料→地坑集料→垂直提升→高位卸料→搅拌主机进料，所有结构的排布都围绕这个流向做最短路径优化，减少物料在输送过程中的残留与堵料风险。升降机的壳体采用分段式法兰连接结构，每段壳体都设置了加强筋与横向抱箍加固，既方便运输过程中的拆分搬运，也能在现场安装时根据搅拌主机的实际架设高度灵活调整提升段的总高度，适配不同产能规格的搅拌主机安装需求。地坑的尺寸边界做了明确的预留，坑体底部设置了倾斜导料面，所有落入地坑的物料都能自动滑向提升机构的进料口，避免坑内积料，同时坑壁预留了检修爬梯与积水排放口，方便后期运维过程中清理坑内残留物料、排出意外渗入的地面积水。

　　安装边界方面，整套设备的平面投影范围仅比搅拌主机机架外轮廓多出升降机壳体与地坑投料口的占地，相比传统倾斜上料方案能节省近60%的横向车间空间，对于厂房面积紧张的中小型加工车间尤为适用。机架平台的高度设置兼顾了下方出料空间与升降机提升能耗的平衡，平台下方预留的净空高度可满足标准接料斗或者小型转运车的通行需求，升降机的顶部出料口与搅拌主机进料口之间采用软连接结构密封，可抵消两个设备运行时的相对振动位移，避免连接部位出现漏料问题。整套结构的受力点都做了针对性的加强设计，搅拌主机架体的支撑腿底部配置了预埋地脚螺栓的安装板，升降机的底部固定端与地坑的混凝土基础做了刚性连接，顶部通过横向支撑件与搅拌主机机架做软连接限位，既保证了提升结构的垂直度，又不会刚性传递搅拌主机的振动载荷。在细节设计上，升降机的壳体上预留了多个检修观察口，日常运维时可快速打开观察内部畚斗的磨损情况、清理残留的结块物料，地坑的投料口边缘设置了可拆卸的防护格栅，防止大块异物或者操作工具掉入提升机构内部造成设备卡滞损坏。
