搅拌机用双桨混合进料结构设计

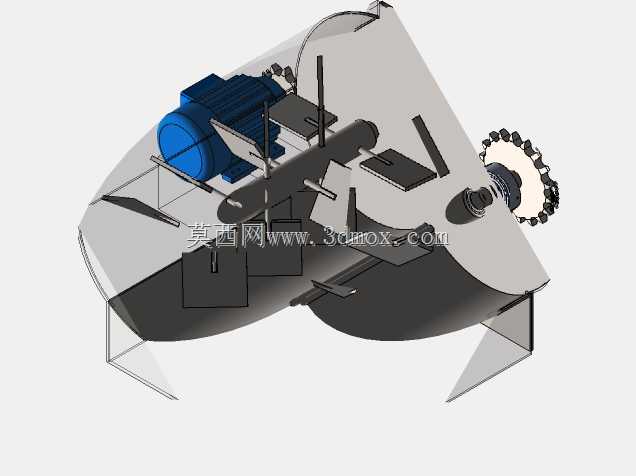

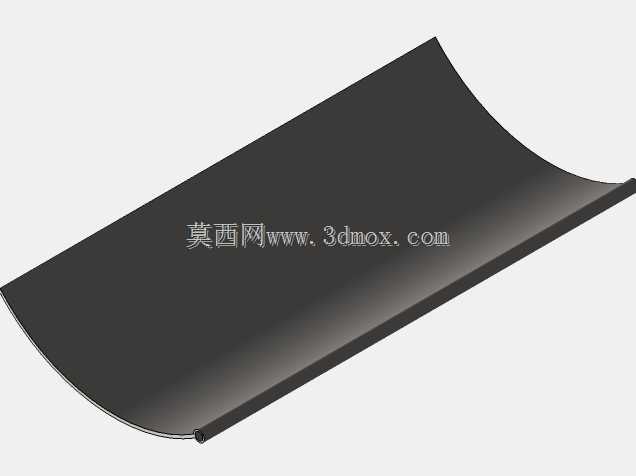

　　在粉体、颗粒类物料的混配生产场景中，进料端的混合均匀度直接决定后续整批物料的混配质量，这款双桨混合进料结构正是针对搅拌设备前置进料段的混料需求设计，可直接对接搅拌主机的进料口，完成物料初混与均匀给料的双重功能，避免物料直接进入主机时出现的分层、结团问题，尤其适配食品添加剂、塑料改性、建材粉料等对初混均匀度有要求的生产工况。从结构布局来看，整套装置采用卧式斜置料仓设计，料仓底部的弧形过渡结构完全规避了直角积料死角，物料进入料仓后可依靠自重自然滑向搅拌桨作用区域，不会出现粉料挂壁、残留的问题，针对流动性较差的超细粉体，料仓内壁的倾斜角度经过反复校核，完全满足常见粉体物料的安息角要求，无需额外加装振动器即可实现顺畅落料。

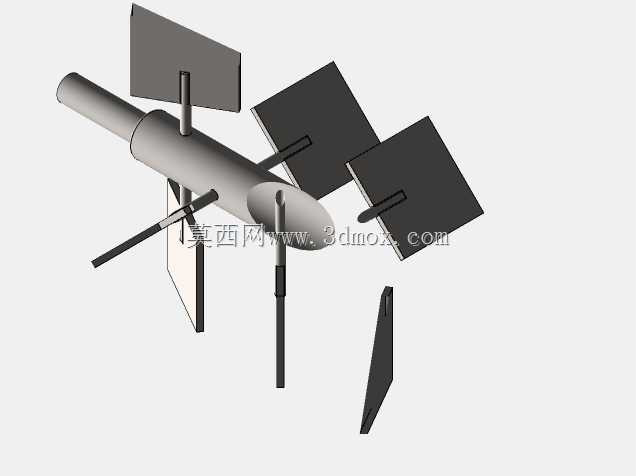

　　驱动端采用直联式布局，动力单元通过联轴器直接连接双桨主轴，省去了中间链轮、皮带传动的冗余结构，传动效率更高的同时也减少了后期维护点，主轴上的桨叶采用交错角度布置，相邻桨叶的推送方向存在细微夹角，既可以将进入料仓的物料向出料端推送，又能在推送过程中实现不同组分物料的径向翻动，避免物料沿轴向平推导致的混合不均问题。伸出料仓端的链轮结构为同步联动接口，可对接后续主机的传动系统，实现进料搅拌与主机搅拌的转速匹配，无需单独为进料端配置变频控制系统，降低整套设备的电控成本。整套结构的安装边界经过优化，料仓侧面的支撑支架采用折弯焊接结构，可直接固定在搅拌主机的进料平台上，支架上的安装孔预留了20mm的调节余量，

　　可适配不同规格主机的进料口中心距偏差，现场安装时无需二次配焊，仅通过螺栓紧固即可完成装配。主轴两端的密封结构采用填料密封加骨架油封的双重密封形式，可阻挡细粉料进入轴承座，避免粉料磨损轴承导致的卡滞问题，日常维护时仅需定期压紧填料压盖即可，无需频繁拆解轴端结构。桨叶与主轴的连接采用可拆式螺栓固定，当桨叶出现磨损时，可直接松开螺栓更换单片桨叶，无需更换整根主轴，降低后期运维的配件成本。在实际工况适配中，这套结构可根据处理物料的特性调整桨叶的安装角度，处理比重较大的颗粒物料时，可将桨叶角度调大以提升推送效率，处理比重较轻的超细粉体时，可适当减小桨叶角度，延长物料在进料仓内的停留时间，提升初混效果。

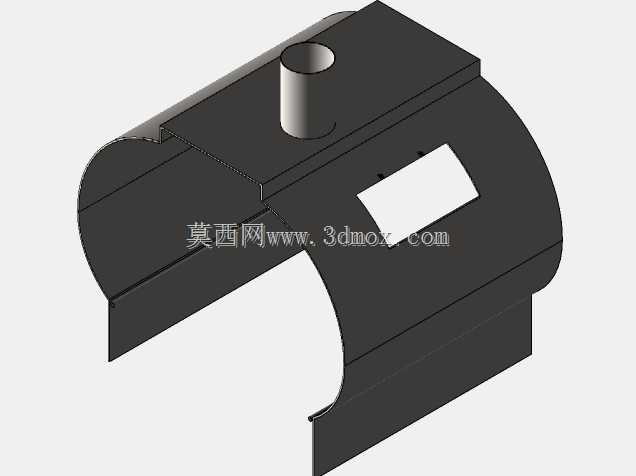

　　料仓顶部的敞口设计可同时对接多台失重式喂料机的出料口，不同组分的物料按配比同时进入料仓后，即可通过双桨的翻动完成初步混合，再均匀送入后续搅拌主机，可将主机的混料时间缩短15%左右，有效提升整套混料生产线的产能。设计过程中对主轴的刚度做了有限元校核，在满负载工况下主轴的最大扰度控制在0.2mm以内，避免长期运行出现主轴弯曲、桨叶刮蹭料仓内壁的问题，轴承座选用带座外球面轴承，具备一定的调心能力，可抵消部分安装同轴度误差，延长轴承的使用寿命。料仓外部的加强筋布局沿物料冲击方向布置，在物料直接冲击的进料口位置额外加厚了衬板，可承受大流量物料的长期冲刷，减少料仓磨损穿孔的风险。整套结构没有采用复杂的异形曲面设计，所有钣金件均可通过常规激光切割、折弯工艺加工，焊接件的焊缝均设计为连续外焊缝，内部无焊接死角，避免焊缝位置积料滋生细菌，可适配食品、医药类物料的生产卫生要求。
