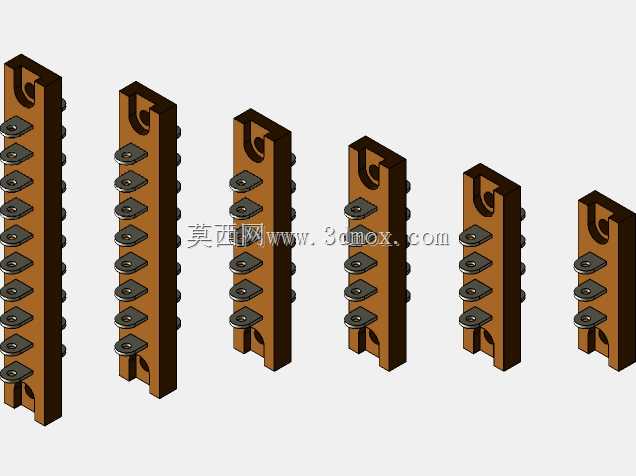

工业设备表面安装连接固定连接板

　　在工业设备的装配环节中，表面安装类连接板是承担部件衔接、载荷传递、定位基准作用的核心基础零件，这类零件的设计合理性直接决定了整套设备装配后的形位公差稳定性、长期运行的抗疲劳性能，以及后期运维拆装的便捷性。不同于定制化的异形连接结构，这类表面安装连接板的适配场景覆盖了从低压电气柜内部元件固定、输送线侧边导轨安装、小型动力单元端面衔接，到检测设备传感器支架基面固定等多个工业场景，是结构设计人员在方案阶段就需要优先确认安装边界的基础构件。

　　从实际功能层面看，这类连接板的核心作用是在两个存在安装面高度差、孔位错位、材质硬度差的部件之间，构建一个刚性的过渡衔接层。比如在铝型材框架上安装钢制的传动组件时，铝型材的T型槽本身无法承受高频振动下的螺栓预紧力衰减，这时候就需要通过表面安装连接板作为过渡：板件一面贴合铝型材的基准面，通过T型螺栓完成初步定位，另一面预留对应传动组件的安装孔位，通过机加工保证孔位的同轴度与端面垂直度，避免传动组件安装后出现轴系偏斜，导致皮带跑偏、轴承异常磨损等问题。在电气设备的内部安装场景中，这类连接板还会承担绝缘隔离、接地导通的附加作用，设计时会根据需求在板件表面做喷塑、阳极氧化或者镀锌钝化处理，既提升板材的防锈能力，也避免不同金属部件直接接触产生电化学腐蚀。

　　设计这类连接板时，首先要确认的是安装边界的约束条件：首先是两个待连接部件的安装面平面度，如果其中一个部件是焊接成型的机架，安装面存在焊接变形导致的平面度误差，连接板的厚度就需要做相应提升，避免板件在螺栓锁紧时跟随基面变形，导致上方安装的精密部件出现基准偏移。常规工况下，这类连接板的厚度选择会根据承载的静载荷与动载荷系数计算：仅承担小型电气元件固定的板件厚度多在1.5mm-3mm之间，采用冷轧钢板冲压成型即可满足需求；承担动力部件、传动部件安装的板件厚度多在5mm-12mm之间，需要通过铣削加工保证安装面的平面度达到IT7级以上，孔位的位置度公差控制在0.1mm以内，避免装配时出现螺栓无法穿入、安装后部件存在内应力的问题。

　　孔位设计是这类连接板的核心细节，很多新手设计时容易直接照搬待装部件的安装孔尺寸，忽略安装间隙与装配公差的预留。实际设计中，对应固定侧的安装孔会根据现场调节需求设计成长圆孔或者大间隙圆孔，方便安装时微调部件的前后左右位置，抵消机架加工、型材切割时产生的尺寸累积误差；而对应功能部件的安装孔则会根据定位需求，设计成铰制孔或者带定位销孔的结构，保证部件每次拆装后都能回到初始的基准位置，不需要重新校准同轴度或者平行度。板件的边角处理也需要结合实际安装场景考虑：如果是安装在设备外部、操作人员容易触碰的位置，所有边角都需要做C1以上的倒角或者R2以上的圆角，避免锋利的板边割伤操作人员；如果是安装在设备内部封闭腔体内的板件，边角可以只做简单的去毛刺处理，在不影响装配的前提下控制加工成本。

　　从安装逻辑上看，这类表面安装连接板的安装顺序也有明确的工程要求：首先需要清理两个待连接基面的焊渣、油污、氧化皮，保证基面与连接板的贴合率达到70%以上，避免螺栓锁紧后板件存在悬空区域，长期受振动出现疲劳断裂。螺栓预紧力的控制也需要匹配板件厚度，薄型板件如果采用过大的预紧力，会导致板件出现压溃变形，螺栓预紧力反而出现衰减；厚板件则需要按照螺栓的性能等级施加对应的预紧扭矩，保证连接的刚性。在存在持续振动的工况下，还需要在连接板与安装基面之间增加防松垫片或者涂覆螺纹锁固胶，避免长期运行后螺栓松动，导致部件移位。

　　很多人会觉得这类连接板结构简单，不需要做专门的受力校核，实际上在承担冲击载荷的场景下，比如冲压设备周边的传感器安装连接板、自动化设备的挡停器安装板，都需要对板件的抗弯截面系数做简单核算，避免部件受冲击时板件出现弯曲变形，导致传感器检测失效、挡停器位置偏移，引发设备撞机等严重故障。板件的材质选择也需要结合工况调整：常规工况下采用Q235冷轧钢板即可满足强度与成本的平衡；在存在腐蚀性介质的场景，比如化工设备周边、潮湿的食品加工车间，则需要采用304不锈钢材质，或者在钢板表面做防腐涂层处理；在有轻量化要求的移动设备、航空航天配套设备上，则会采用6061-T6铝合金材质，在保证强度的前提下降低板件自身重量，减少设备的运动惯量。
