铝型材安装式输送机传感器旋转支架

　　在自动化输送线的现场调试与长期运维场景里，传感器的安装定位精度直接决定了物料检测、工位触发、节拍匹配的可靠性，不少现场因为支架刚性不足、调节自由度不够，跑机一段时间就出现检测位偏移，导致误触发、漏检的问题，轻则打乱生产节拍，重则造成工件碰撞、设备停机。这款适配铝型材安装的传感器旋转支架，就是针对输送线现场的实际安装痛点做的结构设计，区别于市面上常见的直连式固定支架，它把多段铰接旋转结构整合到一体，不需要额外拼接多个转接件就能完成传感器的多维度角度调整。从实际使用场景来看，这类支架主要用在皮带输送机、滚筒输送机、链板输送机的侧边检测位，用来固定光电式、电容式等圆柱型检测传感器，不管是检测输送线上的工件到位、物料有无，

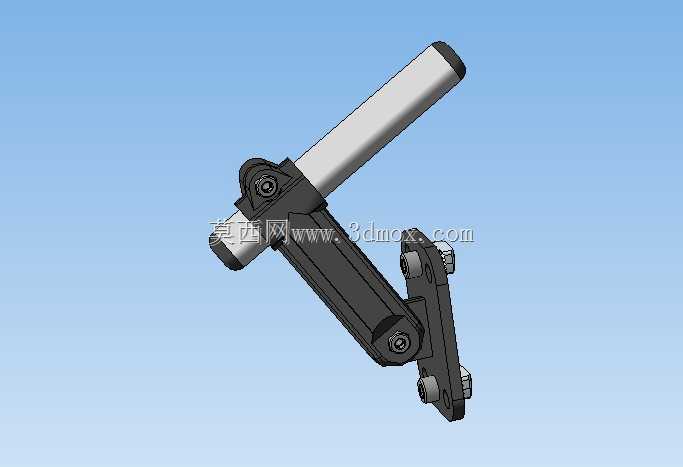

　　还是配合分拣机构做触发信号输出，都能通过支架的旋转结构快速把传感器的检测面调整到正对检测点位的位置，不需要反复拆装螺栓挪动安装位。结构设计上，支架采用了多段铰接的连杆式结构，每段铰接位置都配套了锁紧螺栓，调整角度的时候只需要拧松对应位置的紧固件，就能绕铰接轴做0到180度范围内的角度摆动，调整到位后拧紧螺栓就能靠接触面的摩擦力锁死位置，不会因为输送线运行的持续震动出现松脱移位。和铝型材配合的安装端做了适配标准工业铝型材槽宽的T型螺栓安装位，不需要在铝型材上额外打孔，直接把螺栓卡进型材的T型槽里就能完成固定，安装位置可以沿着型材槽的方向任意滑动调整，适配不同宽度、不同检测高度的输送线场景。

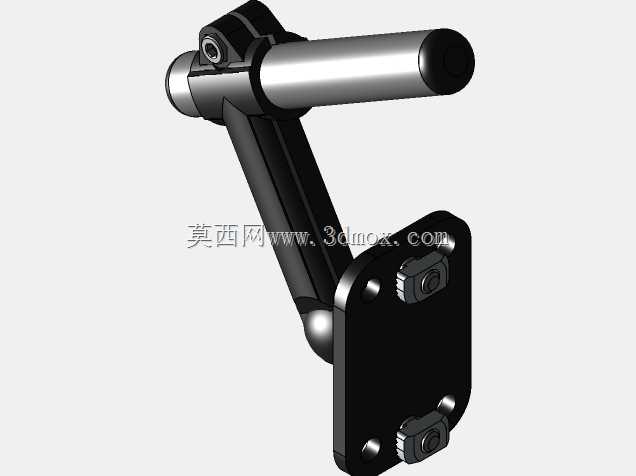

　　传感器安装端做了适配标准圆柱传感器直径的夹持孔，孔位开了轴向的收缩缝，拧紧夹持螺栓就能靠抱紧力把传感器牢牢固定，不会出现传感器滑动、转动的问题，同时夹持位置也可以沿着传感器的轴向调整伸出长度，适配不同检测距离的传感器选型要求。从安装边界来看，支架的底座安装面贴合铝型材表面后，整体的旋转活动范围不会和输送线的侧边护板、托辊组件产生干涉，每段连杆的长度经过匹配计算，既保证了足够的调节行程，又不会因为连杆过长导致支架整体刚性下降，在输送线常规的震动工况下，传感器检测端的抖动量控制在检测精度允许的范围内，不会因为支架抖动导致检测信号不稳定。实际调试的时候，现场的运维人员不需要准备复杂的工装，只用普通的内六角扳手就能完成所有角度、位置的调整，

　　相比传统的角钢焊接支架、直角固定片拼接的支架，调整效率能提升不少，而且调整后的位置一致性更好，不会出现每次调整后检测位偏差过大的问题。另外，支架的整体结构没有多余的突出棱角，所有的紧固件都做了沉头设计，安装完成后不会勾挂输送线上的工件、包装带等杂物，避免因为杂物拉扯导致支架变形、传感器损坏的问题，铰接位置的配合间隙做了严格控制，既保证转动顺畅，又不会因为间隙过大导致调整后出现旷量，长期运行也不会因为磨损导致锁紧失效。在不同的输送线场景里，不管是平面输送的水平检测位，还是提升段、转弯段的倾斜检测位，这款支架都能通过多段旋转的组合调整，把传感器调整到最佳的检测角度，不需要额外定制特殊形状的转接支架，能减少现场安装的非标加工工作量，降低备件的储备种类。
