带交叉滚轮的精密直线导向导轨结构

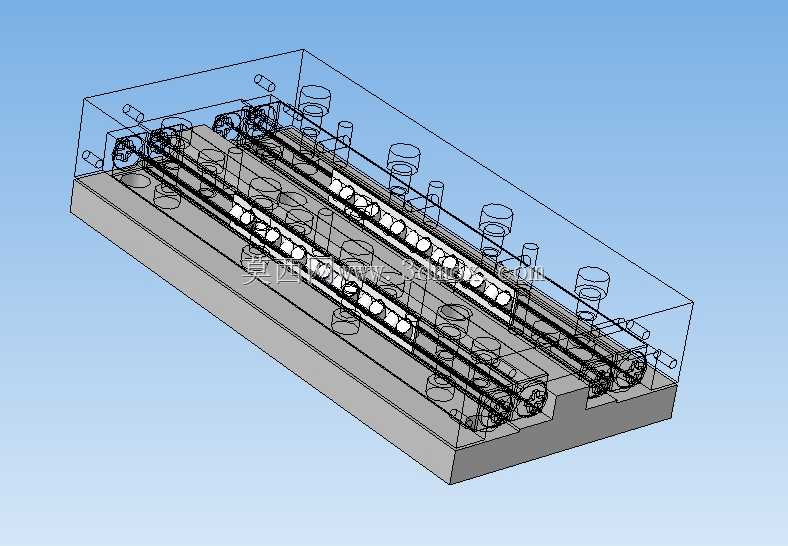

　　在精密检测设备、半导体晶圆传输工位、小型精密磨床的进给单元这类对直线运动导向精度、摩擦阻力波动有严苛要求的场景里，常规滚珠直线导轨往往因为滚道接触应力集中、预压调整裕度窄、侧向负载承载能力不足的问题，难以满足微米级重复定位的工况需求，而交叉滚轮结构的线性导轨恰好能填补这类应用场景的选型空白。这款导轨的核心设计逻辑，是通过两列交叉排布的圆柱滚轮，在V型滚道之间形成纯滚动的摩擦副，相比同规格滚珠导轨，滚轮与滚道的线接触形式能在相同安装空间下提升30%以上的额定动负载，同时交叉排布的滚轮可以同时承受垂直方向、水平侧向以及倾覆方向的复合负载，不需要额外增加辅助导向块就能完成多方向载荷的承载，大幅压缩导向机构的整体安装空间。从结构细节来看，

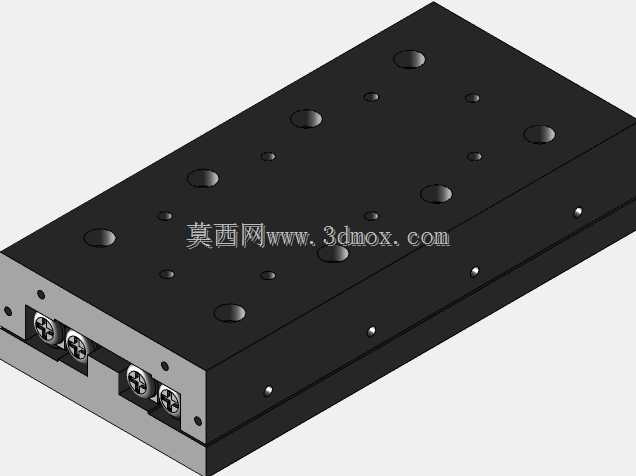

　　导轨的基座采用一体化磨削成型的安装基准面，底面与侧面的垂直度控制在0.01mm/100mm以内，安装时只需要将基座靠紧设备安装面的定位台阶，按照规定扭矩锁紧安装螺钉即可完成基准找正，不需要额外的刮研或者配磨工序，能大幅缩短设备的装配调试周期。滑块部分的保持架采用耐磨工程塑料与金属嵌件复合注塑的结构，既可以保证滚轮在高速往复运动时不会出现窜动、卡滞的问题，又能通过塑料材质的自润滑特性，在长时间运行时降低滚轮与保持架之间的摩擦噪音，同时保持架上预留的润滑脂注油通道，可以在不拆解滑块的情况下完成定期润滑维护，适配长时间连续运行的自动化产线工况。这款导轨的有效行程覆盖200mm规格，导轨截面宽度适配6mm的安装槽尺寸，

　　整体安装边界可以直接嵌入到紧凑的精密滑台内部，不会额外占用设备的Z向安装空间，在小型光学调整架、医疗检测设备的样本传输机构这类安装空间极度受限的场景里，这种紧凑的结构设计优势尤为明显。设计过程中，滚轮的滚道轮廓经过多次修型处理，避免滚轮在行程末端换向时出现应力突变导致的爬行问题，同时预压量可以通过滑块侧面的微调螺钉进行无级调整，用户可以根据实际工况的负载大小、运动速度需求，灵活调整预压等级：在轻载高速的检测工位可以调小预压，降低摩擦阻力提升运动响应速度；在重载切削的进给工位可以适当增大预压，提升整体导向刚度，避免切削负载下的导向间隙影响加工精度。不同于常规导轨需要配对安装才能承受倾覆力矩的设计，

　　这款单根导轨就可以完成多方向载荷的承载，在一些只需要单导向的轻载直线运动场景里，可以直接替代双导轨组合的导向方案，进一步降低设备的物料成本与装配复杂度。滚轮的材质采用高碳铬轴承钢，经过真空淬火处理后表面硬度达到HRC60-64，滚道表面经过超精研磨处理，表面粗糙度控制在Ra0.2以下，能保证长时间运行后的磨损量控制在微米级，有效延长导向机构的维护周期。在实际装配验证阶段，这款导轨在1m/s的运动速度下，运行阻力波动不超过0.5N，重复定位精度可以稳定达到±1μm，完全满足精密加工、检测类设备的导向精度要求，同时因为交叉滚轮的滚动接触面积更大，在受到瞬时冲击负载时，不会出现滚珠导轨常见的滚道压痕、卡滞失效问题，抗冲击性能相比同规格滚珠导轨提升40%以上，也能适配一些存在小幅振动的半自动装配工位。
