内螺纹连接器运输存储防护盖结构设计

　　在工业流体管路、气动控制回路以及低压电气连接系统的现场施工与备件周转环节，带内螺纹接口的连接器属于极易出现磕碰损伤、异物侵入的精密零件，这类连接器的端面密封槽、内螺纹牙型一旦在转运或仓储过程中进入金属碎屑、粉尘，或是受到外力挤压产生形变，后续安装时极易出现密封失效、螺纹滑牙、导通接触不良等问题，直接影响整套管路或线路的运行可靠性。本次设计的防护盖，正是针对M8x0.5规格内螺纹连接器的储运防护需求开发，适配对应标准的2型连接器接口尺寸，从结构根源上解决储运环节的接口防护痛点。

　　从实际使用场景出发，这类防护盖的使用周期覆盖连接器生产完成后的下线装箱、跨区域物流转运、仓库长期存储、现场施工前的备件暂存全流程，不需要承受长期工作介质的压力与温度载荷，核心作用是在非安装状态下为连接器接口提供物理防护屏障。设计过程中首先明确了安装边界：防护盖的外轮廓需要完全覆盖连接器的端面密封区域，伸入接口的定位段外径与M8x0.5内螺纹的小径形成间隙配合，单边配合间隙控制在0.1mm以内，既可以保证徒手即可快速插拔安装，又不会因为间隙过大出现储运过程中脱落的问题；盖体的外露法兰边直径比连接器对应端面外径大2mm，能够在多个零件混装堆放时，避免相邻零件的尖锐边角直接磕碰连接器的密封端面与螺纹起始牙。

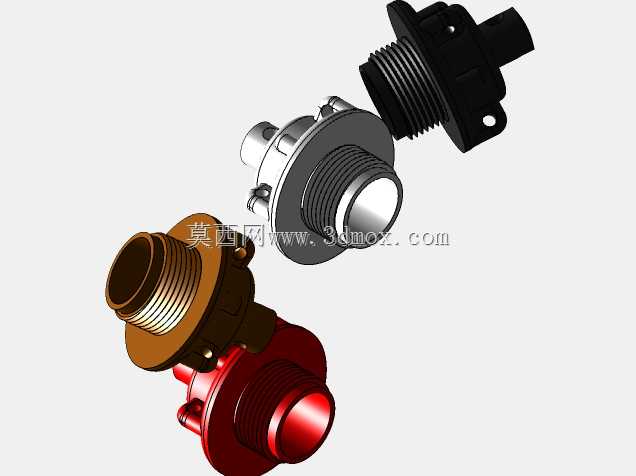

　　结构设计上摒弃了多余的复杂结构，整体采用一体成型的回转体结构，分为螺纹适配段、端面密封压合段、外部施力握持段三个功能区域。伸入连接器内部的螺纹适配段外壁做了浅螺牙导向结构，不需要完全旋合，仅靠3个均布的导向凸筋与内螺纹牙顶贴合，就能实现周向定位，避免防护盖在接口内出现径向窜动；端面压合段的平面度控制在0.05mm以内，与连接器端面接触时可以形成均匀的贴合面，阻挡直径超过0.03mm的固体杂质进入接口内部，同时不会因为压合力过大导致连接器端面的密封涂层出现压痕损伤；外部的握持段做了周向均布的防滑棱，操作人员佩戴劳保手套时也能顺利完成插拔操作，不需要借助额外工具，大幅提升现场备件整理的效率。

　　考虑到不同应用场景的防护需求差异，盖体的材质选型预留了适配空间：普通工况下采用改性PP材质注塑成型，成本低廉且具备足够的抗冲击韧性，能够承受常规搬运过程中的磕碰冲击，-20℃到60℃的仓储温度区间内不会出现脆裂或软化变形；对于有长期户外仓储、防潮防氧化需求的场景，可更换为低密度聚乙烯材质，在盖体与连接器端面的贴合面增加一圈薄型丁腈橡胶垫，进一步提升密封性能，阻挡水汽进入接口内部造成螺纹锈蚀或接触件氧化。设计时还特意控制了盖体的整体重量，单盖重量不超过5g，批量装箱时不会额外增加过多的运输负载，同时盖体的颜色可根据连接器的规格、适配介质类型做区分，比如气路连接器用蓝色盖、油路连接器用红色盖、电气连接器用黑色盖，方便仓储管理时快速分拣备件，减少错拿错用的概率。

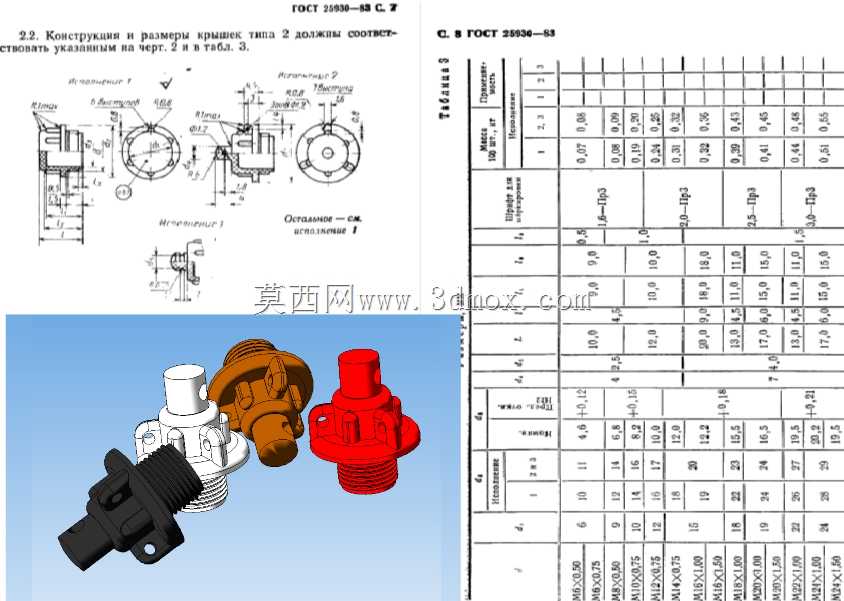

　　在安装兼容性验证阶段，针对对应标准的2型连接器做了全尺寸匹配校核：防护盖安装完成后，整体突出连接器端面的高度不超过8mm，多个带盖的连接器可以紧密排列在标准零件收纳盒内，不会因为突出高度过大导致收纳空间浪费；盖体的最大外径处做了15度的脱模斜度，注塑生产时可以顺利脱模，批量生产的尺寸一致性容易控制，单件的尺寸公差可以稳定控制在IT12级以内，不需要额外的二次机加工即可满足使用要求。另外针对储运过程中常见的堆叠挤压场景，盖体的顶部做了加厚的承压面，能够承受不小于50N的轴向压力，当上层零件堆叠压在防护盖上时，不会出现盖体塌陷压伤连接器端面的问题；如果需要重复使用，这类防护盖在正常插拔操作下的循环使用寿命不低于50次，足够覆盖从生产端到现场安装端的全流程周转需求，不需要中途更换防护件。
