带环形外壳扭矩传输环面弹性联轴器

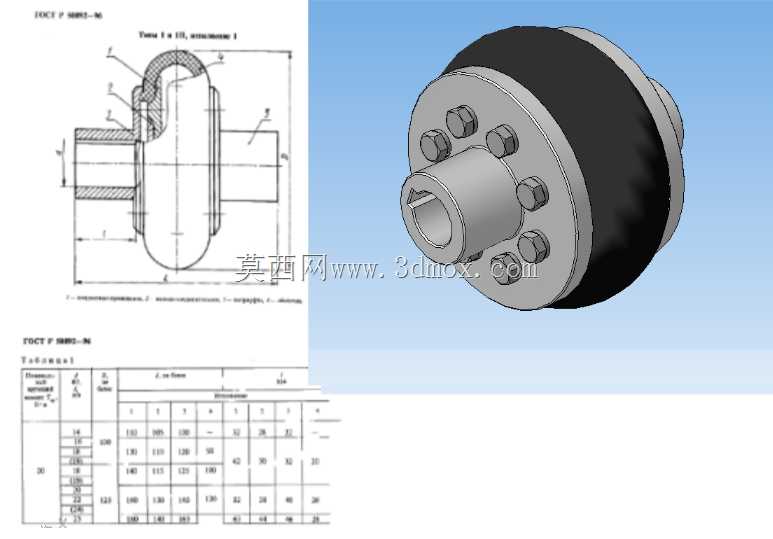

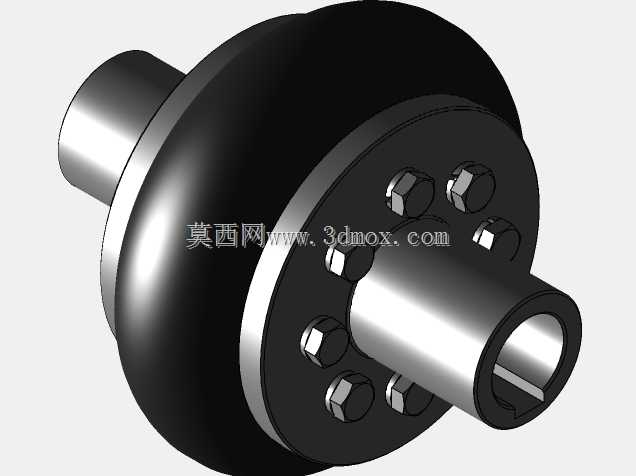

　　在冶金输送辊道、矿山破碎给料、化工搅拌反应釜这类存在冲击载荷、两轴安装对中存在偏差的传动场景中，弹性联轴器是连接驱动端与从动端轴系的核心部件，这款带环形外壳的环面弹性联轴器，正是针对中低转速大扭矩传动工况开发的轴系连接元件。不同于普通凸缘联轴器的刚性硬连接特性，该联轴器通过中间的环面弹性体实现扭矩传递，同时可补偿两轴间的径向、角向与轴向安装偏差，避免轴系因对中不良产生的附加弯矩，有效延长轴承、密封件等周边传动元件的使用寿命。从结构设计逻辑来看，该联轴器主动端与从动端的金属毂体采用键槽与轴实现周向固定，端面上沿圆周均布的螺栓穿过弹性体的预留安装孔，将两侧毂体与中间弹性体压紧为整体，扭矩通过螺栓与弹性体孔壁的挤压、

　　弹性体自身的剪切变形实现传递；外部的环形金属外壳一方面可对弹性体形成径向约束，避免弹性体在大扭矩冲击下出现径向鼓出变形，另一方面可阻挡外部粉尘、切削液、腐蚀性介质侵入弹性体与连接螺栓区域，降低连接副的锈蚀与磨损速率，适配多粉尘、有喷淋的复杂工业现场环境。在安装边界与尺寸适配层面，该款联轴器适配轴径40mm的轴系连接，额定扭矩承载能力可达315Nm，安装前需核对两侧轴的伸长度、键槽尺寸与毂体的轴孔深度是否匹配，安装时需先将两侧毂体分别热装或敲击固定在驱动轴与从动轴上，对齐毂体端面的螺栓孔后放入弹性体，再按对角顺序逐步拧紧连接螺栓，避免单侧压紧导致弹性体受力不均；运行过程中弹性体可吸收轴系启动、制动时的瞬时冲击扭矩，

　　衰减传动过程中的扭转振动，降低设备运行的噪声水平。不同于柱销式弹性联轴器的柱销悬臂受力结构，该款联轴器的环面弹性体整体承受剪切与挤压应力，应力分布更均匀，同等外形尺寸下的扭矩承载能力更高，且弹性体磨损后可单独拆卸更换，无需整体移动两侧的驱动与从动设备，大幅降低后期维护的工作量与停机时间。在选型匹配阶段，需根据轴系的计算扭矩、最高工作转速、允许的补偿量要求核对参数，当轴系存在较大的瞬时冲击载荷时，可适当放大选型的扭矩裕度，避免弹性体出现过早的疲劳损坏；日常巡检时可通过外壳的观察缝隙查看弹性体的老化、磨损情况，当弹性体出现明显裂纹、永久变形量超过设计阈值时及时停机更换，避免传动失效引发设备故障。
