集成称重传感功能的绳索悬挂导向滑轮

　　在起重吊装、索道运输、高空作业平台、舞台吊挂、物料垂直输送这类需要实时掌握绳索负载的场景里，普通悬挂滑轮只能完成绳索的导向变向，无法同步获取载荷数据，额外加装独立称重传感器不仅会拉长安装链路，还容易因为多组件串联带来装配同轴度误差，额外增加安全隐患，这款集成称重传感器的悬挂滑轮就是针对这类痛点做的一体化结构设计。

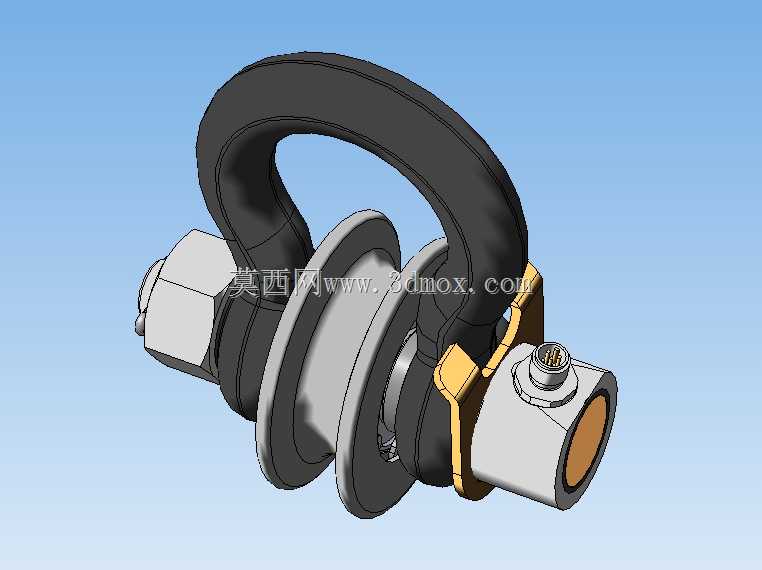

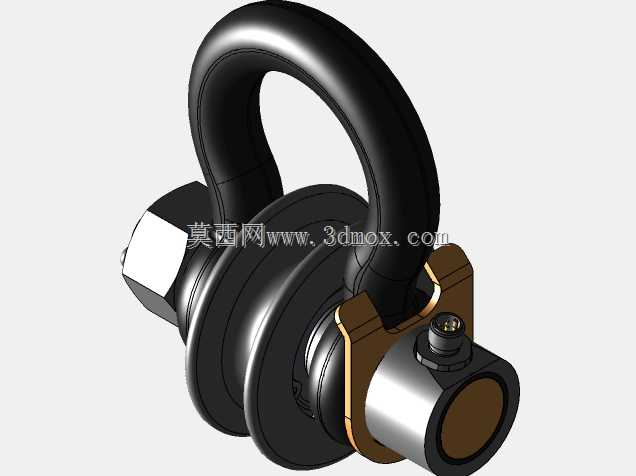

　　从实际使用逻辑来看，这款滑轮适配直径12-15mm的各类纤维绳、钢丝绳索，核心是把滑轮承载结构和称重传感单元做了深度整合，不需要额外串联测力元件，整套组件通过上端的卸扣式吊环直接挂接在设备的悬挂挂点上，绳索绕在中部的双槽滑轮轮体上，当绳索承受负载时，载荷会通过滑轮轴直接传递到集成在侧端的HCSS65型称重传感单元上，直接输出实时载荷数据，不需要额外做力值的换算校准，能直接接入设备的载荷监控系统，实现过载预警、负载实时记录、偏载检测这类功能，相比传统的滑轮加外置传感器的组合，整体安装长度缩短了近40%，也避免了多组件连接带来的松动风险。

　　设计过程中首先考虑的是承载路径的合理性，整个组件的力流从绳索进入，经过滑轮轮体传递到滑轮轴，再通过轴端的支撑结构直接传递到传感单元的受力端面，最后通过卸扣吊环传递到上端挂点，整个力流路径没有多余的转接零件，从根源上减少了力值传递的损耗，保证称重数据的准确性。滑轮轮体采用双轮缘的槽型结构，槽底做了适配绳索直径的圆弧过渡，轮缘高度足够防止绳索在受力摆动时脱出轮槽，轮体和轴之间加装了自润滑滑动衬套，不需要频繁加注润滑脂就能保证绳索往复运动时轮体转动顺畅，不会出现卡滞磨绳的问题。

　　上端的悬挂吊环采用弓形卸扣的成熟结构，通过横向销轴和下部的滑轮支架连接，销轴端部用锁紧螺母防松，能适应挂点存在一定角度偏斜的安装场景，不会因为吊环和挂点之间的别劲影响称重精度。侧端的传感单元做了全密封的外壳设计，接线端采用航空插头结构，能适应户外扬尘、淋水的作业环境，传感单元的安装位置做了下沉式设计，避免绳索摆动或者安装过程中磕碰损坏传感元件。

　　安装边界上，整套组件的横向最大尺寸不超过120mm，纵向从吊环顶端到滑轮底部的安装高度控制在180mm以内，不需要给周边预留过大的操作空间，上端卸扣能适配直径20mm以内的挂点销轴，侧端的传感接线方向可以根据布线需求做360度旋转调整，不会和周边的结构件、走线产生干涉。日常维护时只需要定期检查滑轮轮槽的磨损情况、衬套的转动间隙以及吊环销轴的锁紧状态即可，传感单元出厂前已经完成了力值标定，现场安装不需要额外做校准工作，直接接线就能读取载荷数据，大幅降低了现场安装调试的工作量。

　　在舞台吊挂场景里，这款滑轮可以直接安装在吊杆的悬挂点上，实时监测每根吊点的载荷，防止单点过载引发的坠落事故；在小型起重设备的绳索导向端，它可以替代原有的普通滑轮，不需要额外改造设备结构就能增加载荷监控功能；在索道运输的中间支撑挂点上，它可以实时监测每段绳索的张力变化，及时发现绳索卡滞、负载异常的问题。相比分体式的测力结构，一体化的设计也减少了现场安装的零件数量，避免了安装过程中零件遗漏、装配不到位带来的安全问题，整个结构没有易损的小零件，长期使用的可靠性更高，能适应高频次往复运动的绳索作业场景。
