对开式带散热鳍片机械连接构件

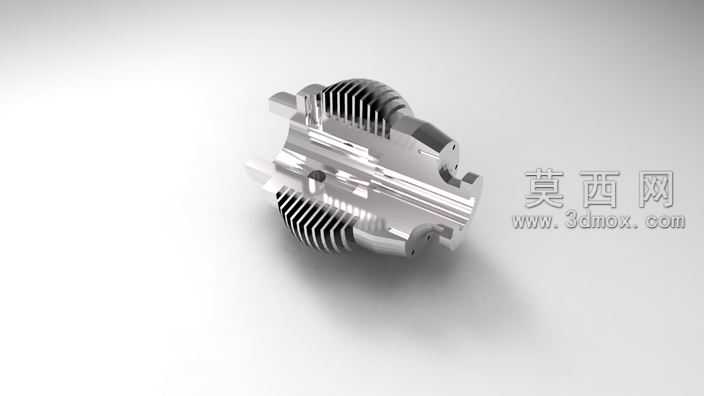

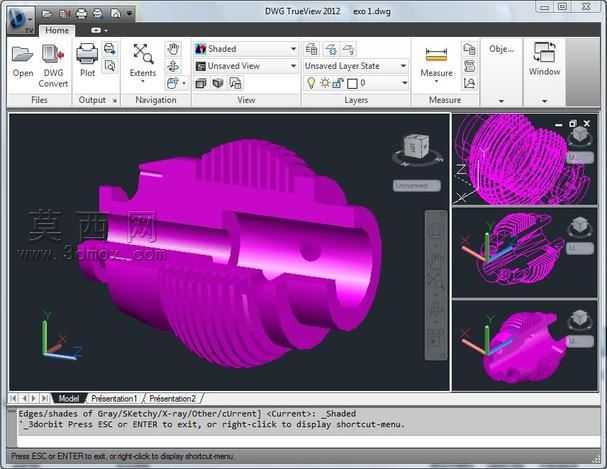

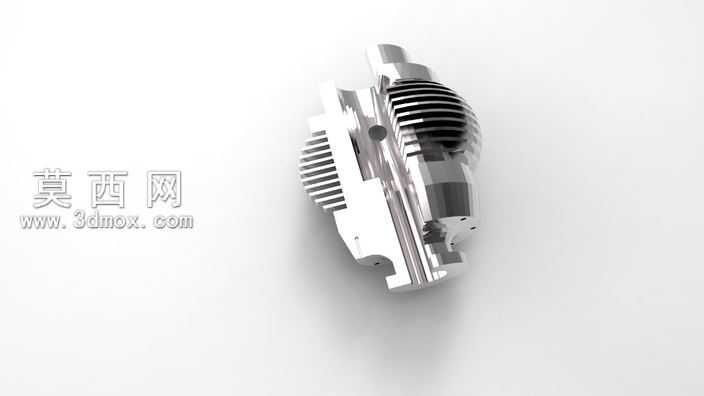

本模型采用三维参数化建模方式完成，整体为对称对开式的分体组合结构，建模过程中优先以中心对称基准面为核心参照，先完成单侧半体的结构绘制，再通过镜像特征快速生成另一半结构，有效保证了构件两侧结构的尺寸一致性与装配契合度。模型主体为半圆弧状的腔体结构，腔体内部预留了适配圆形管件的容纳空间，两端设计有向外延伸的卡扣式对接凸缘，凸缘上设置有对应的定位卡槽与限位凸台，能够在两个半体扣合时实现精准对位，无需额外定位件即可完成初步卡合固定，降低装配工序的复杂度。构件外壁均匀排布有平行的条状散热鳍片，鳍片采用等距阵列特征生成，每片鳍片的厚度、间距与高度参数统一，既保证了整体结构的散热面积最大化，也通过阵列特征的参数化设置方便后续根据散热需求快速调整鳍片参数。建模时对构件的棱边全部做了统一的圆角过渡处理，避免尖锐棱角带来的应力集中问题，同时也让构件的外观更具工业设计质感。材质渲染阶段选用哑光工程塑料材质，模拟常用工业尼龙材质的视觉效果，调整材质的粗糙度参数还原工程塑料的磨砂质感，同时为散热鳍片的边缘添加细微的高光反射效果，突出鳍片的立体层次感。场景布光采用三点布光法，主光源从侧上方投射，打出构件的主体明暗关系，突出腔体的曲面弧度与鳍片的排列层次，辅助光源从另一侧补光，消除暗部的死黑区域，让卡扣结构的细节清晰呈现，底部添加柔和的投影效果，增强模型的空间立体感。设计过程中充分考虑构件的实际使用场景，对开式结构无需从管件端部穿入即可完成安装固定，能够在管线的任意中间位置实现夹持固定，搭配外壁的散热鳍片，可用于需要夹持固定同时具备散热需求的管路连接场景，结构设计兼顾了安装便捷性与功能实用性，所有结构特征均做了可编辑的参数化设置，方便后续根据不同的管径尺寸、散热需求调整对应参数，快速衍生出适配不同工况的同系列构件模型。
