三风扇组合式蒸发器结构设计

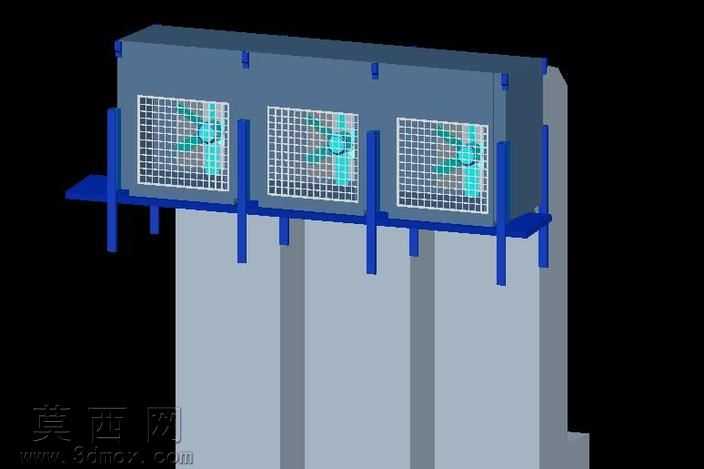

本作品为三风扇集成式蒸发器三维建模成果，建模过程中严格遵循制冷换热设备的结构设计逻辑，首先完成整体基准坐标系搭建，以蒸发器核心换热腔体为基础定位基准，依次排布三组轴流风扇安装位，确保三组风扇的进风面与换热芯体的迎风面完全平行，预留均匀的气流流通间隙，避免出现风阻不均的问题。模型构建时对各部件进行独立参数化绘制：首先绘制长方体主换热腔体，对腔体边角做工艺圆角处理，还原实际生产中的钣金折弯结构特征；随后绘制三组风扇防护网罩，采用网格阵列方式完成网丝结构建模，网孔尺寸按照实际通风防护要求设定，既保证防护强度又不遮挡通风路径；风扇扇叶采用曲面建模方式完成，还原轴流扇叶的扭角特征，确保扇叶旋转时的气流导向符合风冷换热的流向要求；底部支撑结构采用型材立柱搭配横向安装托板的设计，立柱与托板的连接位置预留安装孔位，还原实际装配时的螺栓固定结构。材质渲染阶段，主换热腔体赋予哑光灰蓝色钣金材质，支撑结构赋予深蓝色工程塑料材质，扇叶赋予半透明青绿色工程塑料质感，防护网赋予银白色金属细网材质，通过不同材质的区分清晰呈现各部件的功能分区。结构设计上，三组风扇采用等距并排布局，最大化覆盖换热芯体的迎风面积，提升整体换热效率，底部支撑结构预留足够的安装避让空间，可适配不同规格的安装基座，整体结构紧凑合理，各部件之间无干涉问题，装配逻辑符合实际制冷设备的生产装配流程，可直接用于风冷蒸发器的结构验证、装配工艺模拟以及教学演示场景，能够直观展现多风扇蒸发器的气流组织逻辑与结构组成特点。
