医用交流热空气循环风机结构设计

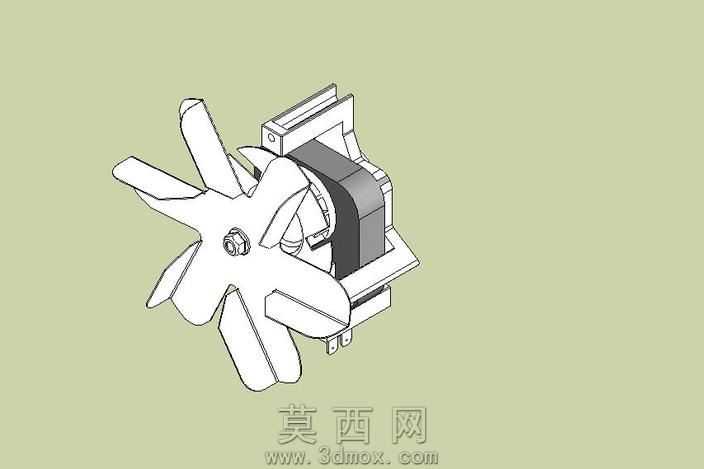

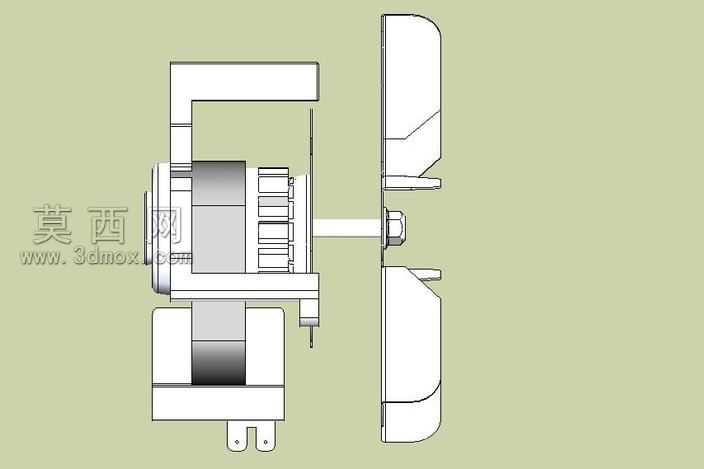

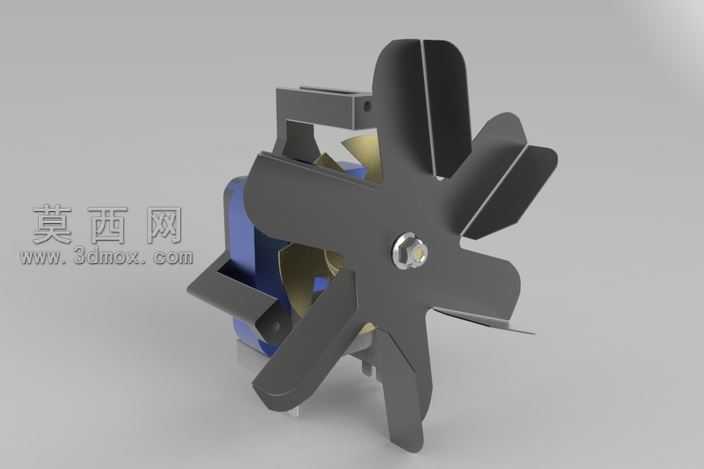

本作品为医用场景适配的交流热空气循环风扇三维结构设计，建模过程严格遵循医用通风设备的安全规范与功能需求，采用自顶向下的参数化建模逻辑完成全结构搭建。建模阶段首先完成核心动力腔的结构构建，精准还原交流驱动模组的装配层级，对定子固定位、转子输出轴的配合公差做了参数化约束，确保动力输出端与风轮连接位的同轴度符合设计要求。风轮部分采用多翼式离心结构建模，对叶片的曲面弧度做了连续曲率优化，通过曲面放样、阵列特征完成叶片组的构建，保证气流推送过程中无紊流死角，适配热空气循环所需的均匀送风需求。导流风道部分采用钣金折弯特征建模，对风道内壁做了平滑过渡处理，减少气流输送过程中的压损，同时预留了加热模组的安装卡位，可兼容热空气循环所需的升温组件装配。外壳部分采用分体式装配结构设计，分别构建了主机固定支架、防护外罩、安装挂耳等独立零件，各零件间的连接位预留了标准紧固件的装配孔位，挂耳结构做了加强筋特征处理，满足医用场景下壁挂或设备内嵌的安装强度要求。材质渲染阶段，动力腔外壳赋予哑光阻燃ABS材质，金属结构件赋予哑光镀锌钢材质，风轮叶片赋予耐高温PP材质，风道内壁赋予光滑镀锌板材质，通过材质参数的调整还原真实零件的质感与物理属性。结构设计上充分考虑了设备的维护便捷性，外罩与主机采用卡扣加螺丝的双重固定结构，可快速拆卸完成内部滤网与加热组件的更换，同时在动力腔周边预留了走线槽位，规范内部线路排布避免与运动部件产生干涉。整体建模过程中对所有运动部件做了间隙校验，确保风轮转动过程中与风道、外罩无刮擦，各装配零件间的配合公差符合小批量生产的工艺要求，可直接用于医用通风设备的方案验证、结构打样与生产参考。
